Содержание Crawler Loaders Komatsu D50S-15 S/N 35002-UP(d50s-15r)

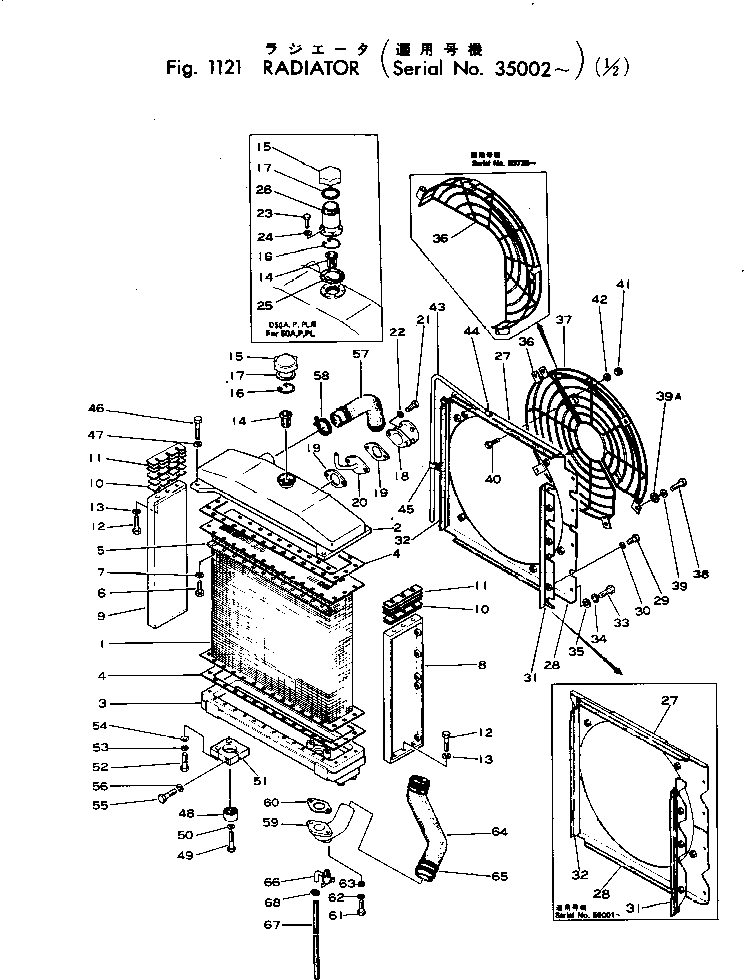

RADIATOR (1/2)(030070 : 1121)
Номер на схеме Каталожный номер Название Количество Детали
? 131-03-00212 RADIATOR ASS'Y 1
SN: 59001-
? 131-03-00211 RADIATOR ASS'Y 1
SN: 53736-58999
? □131-03-00210 RADIATOR ASS'Y 1
SN: 35002-53735
? 131-03-41671 • CORE 1
SN: 59001-
? □131-03-41670 • CORE 1
SN: 53153-58999
? □131-03-41410 • CORE 1
SN: 35002-53152
? 135-03-21122 • TANK,UPPER 1
SN: 59001-
? 131-03-41422 • TANK,UPPER 1
SN: 53736-58999
? ▩131-03-41421 • TANK,UPPER 1
SN: 35002-53735
? (131-03-41422{01010-31025)}
? 131-03-41430 • TANK,LOWER 1
SN: 35002-
? 131-03-41440 • GASKET (KIT) 2
SN: 35002-
? 131-03-41451 • PLATE 4
SN: 53736-
? ▩131-03-41450 • PLATE 4
SN: 35002-53735
? (131-03-41451{01010-31020)}
? 01010-31020 • BOLT 48
SN: 53736-
? 01040-31025 • BOLT 48
SN: 35002-53735
? 01602-01030 • WASHER 48
SN: 35002-
? 131-865-1150 • SUPPORT,L.H. 1
SN: 53153-
? □131-03-41460 • SUPPORT,L.H. 1
SN: 35002-53152
? 131-865-1150 • SUPPORT,R.H. 1
SN: 53153-
? □131-03-41470 • SUPPORT,R.H. 1
SN: 35002-53152
? 131-03-05010 • SHIM ASS'Y 2
SN: 35002-
? ☆ • • SHIM ? 0.2MM 2
SN: 35002-
? ☆ • • SHIM ? 0.5MM 4
SN: 35002-
? 01010-31235 • BOLT 12
SN: 35002-
? 01602-01236 • WASHER 12
SN: 35002-
? 07056-00048 • STRAINER 1
SN: 59001-
? □6675-61-7140 • STRAINER 1
SN: 35002-58999
? 07053-00000 • CAP 1
SN: 59001-
? 131-03-51130 • CAP 1
SN: 53153-58999
? 170-03-11140 • CAP 1
SN: 35002-53152
? 07057-03271 • RING 1
SN: 59001-
? □6675-16-7150 • RING 1
SN: 35002-58999
? 6675-61-7170 • GASKET (KIT) 1
SN: 35002-
? 175-03-21380 • VALVE,PRESSURE 1
SN: 53153-
? 6675-61-7280 • VALVE,PRESSURE 1
SN: 35002-53152
? 170-03-21820 • GASKET 1
SN: 53736-
? 6675-61-7190 • GASKET (KIT) 2
SN: 35002-53735
? 131-03-41660 • PIPE 1
SN: 35002-53735
? 01010-31025 • BOLT 2
SN: 53736-
? 01010-31030 • BOLT 2
SN: 35002-53735
? 01602-01030 • WASHER 2
SN: 35002-
? 131-03-41643 SHROUD,UPPER 1
SN: 59001-
? 131-03-41642 SHROUD,UPPER 1
SN: 56986-58999
? 131-03-41640 SHROUD,UPPER 1
SN: 56454-56985
? 131-03-41642 SHROUD,UPPER 1
SN: 53736-56453
? 131-03-41640 SHROUD,UPPER 1
SN: 35002-53735
? 131-03-41653 SHROUD,LOWER 1
SN: 59001-
? 131-03-41652 SHROUD,LOWER 1
SN: 56986-58999
? 131-03-41650 SHROUD,LOWER 1
SN: 56454-56985
? 131-03-41652 SHROUD,LOWER 1
SN: 53736-56453
? 131-03-41650 SHROUD,LOWER 1
SN: 35002-53735
? 01010-31025 BOLT 7
SN: 59001-
? 01010-31025 BOLT 8
SN: 53153-58999
? 01040-31020 BOLT 8
SN: 35002-53152
? 01602-01030 WASHER 7
SN: 59001-
? 01602-01030 WASHER 8
SN: 35002-58999
? 131-03-41622 COVER,L.H. 1
SN: 59001-
? 131-03-41620 COVER,L.H. 1
SN: 35002-58999
? 131-03-41632 COVER,R.H. 1
SN: 59001-
? 131-03-41630 COVER,R.H. 1
SN: 35002-58999
? 01010-31025 BOLT 4
SN: 53153-
? 01010-31025 BOLT 5
SN: 38500-53152
? 01010-31025 BOLT 6
SN: 35002-38499
? 01602-01030 WASHER 4
SN: 53153-
? 01602-01030 WASHER 5
SN: 38500-53152
? 01602-01030 WASHER 6
SN: 35002-38499
? 01643-31032 WASHER 4
SN: 53153-58999
? 01643-31032 WASHER 5
SN: 38500-53152
? 01643-31032 WASHER 6
SN: 35002-38499
? 131-03-41521 GUARD 1
SN: 56986-
? 131-03-41520 GUARD 1
SN: 56454-56985
? 131-03-41521 GUARD 1
SN: 53736-56453
? ▩131-03-41520 GUARD 1
SN: 35002-53735
? (131-03-41521{131-03-41642 ?}
? 131-03-41652{01010-31025 ?}
? 01602-01030{01643-01032)}
? 131-03-41530 GUARD 1
SN: 56454-56985
? 131-03-41530 GUARD 1
SN: 35002-53735
? 01010-31025 BOLT 4
SN: 59001-
? 01010-31025 BOLT 3
SN: 53736-58999
? 01010-31020 BOLT 6
SN: 35002-53735
? 01602-01030 WASHER 4
SN: 59001-
? 01602-01030 WASHER 3
SN: 53736-58999
? 01602-01030 WASHER 6
SN: 35002-35735
? 01643-31032 WASHER 4
SN: 59001-
? 01643-31032 WASHER 3
SN: 53736-58999
? 01642-21016 WASHER 6
SN: 35002-53735
? 01010-31025 BOLT 2
SN: 35002-53735
? 01580-01008 NUT 2
SN: 35002-53735
? 01602-01030 WASHER 2
SN: 35002-53735
? 131-03-41480 TUBE 1
SN: 35002-
? 04059-01010 WIRE 1
SN: 35002-
? 08036-11214 CLIP 3
SN: 59001-
? 08036-11214 CLIP 2
SN: 35002-58999
? 01010-31235 BOLT 4
SN: 53153-
? 01040-31240 BOLT 4
SN: 35002-53152
? 01602-01236 WASHER 4
SN: 35002-
? 135-03-12110 DAMPER 2
SN: 35002-
? 01010-31460 BOLT 2
SN: 53153-
? 01040-31460 BOLT 2
SN: 35002-53152
? 01602-01442 WASHER 2
SN: 35002-
? 135-03-12120 BRACKET 2
SN: 35002-
? 01010-31450 BOLT 4
SN: 59001-
? 01010-31455 BOLT 4
SN: 53153-58999
? 01040-31455 BOLT 4
SN: 35002-53152
? 01602-01442 WASHER 4
SN: 35002-
? 01643-31445 WASHER 4
SN: 35002-
? 01010-31495 BOLT 2
SN: 53153-
? 01040-31495 BOLT 2
SN: 35002-53152
? 01602-01442 WASHER 2
SN: 35002-
? 131-03-41313 HOSE 1
SN: 59001-
? 131-03-41311 HOSE 1
SN: 35002-58999
? 07280-06429 CLAMP 4
SN: 59001-
? 07280-06429 CLAMP 3
SN: 35002-58999
? 131-03-41112 PIPE 1
SN: 59001-
? 131-03-41111 PIPE 1
SN: 35002-58999
? 131-03-41320 GASKET (KIT) 1
SN: 35002-
? 01010-31230 BOLT 2
SN: 35002-
? 01602-01236 WASHER 2
SN: 35002-
? 01643-31232 WASHER 2
SN: 35002-
? 131-03-41121 HOSE 1
SN: 35002-
? 130-03-52140 HOSE,(FOR COLD WEATHER) 1
SN: 35002-
? 07280-06429 CLAMP 4
SN: 35002-
? 07730-00004 VALVE 1
SN: 59001-
? 131-03-51120 VALVE 1
SN: 53153-58999
? 6675-61-6800 VALVE 1
SN: 35002-53152
? 07270-01530 TUBE 1
SN: 59001-
? 07270-01040 TUBE 1
SN: 53153-58999
? 07260-00940 HOSE 1
SN: 35002-53152
? 07280-01920 CLAMP 1
SN: 53153-
? 07280-02023 CLAMP 1
SN: 35002-53152
? 131-03-43211 GRID 1
SN: 59001-
? 01010-31025 BOLT 4
SN: 59001-
? 01602-01030 WASHER 4
SN: 59001-
? 01643-31032 WASHER 4
SN: 59001-
? 131-03-41690 COVER 2
SN: 59001-
? 01010-31025 BOLT 4
SN: 59001-
? 01602-01030 WASHER 4
SN: 59001-
? 01643-31032 WASHER 4
SN: 59001-
? 131-03-41720 PLATE 1
SN: 59001-
? 131-03-41730 PLATE 1
SN: 59001-
? 01010-31225 BOLT 4
SN: 59001-
? 01602-01236 WASHER 4
SN: 59001-

Crawler Loaders Komatsu / D50S-15 S/N 35002-UP(d50s-15r) / RADIATOR (1/2)(030070 : 1121)
