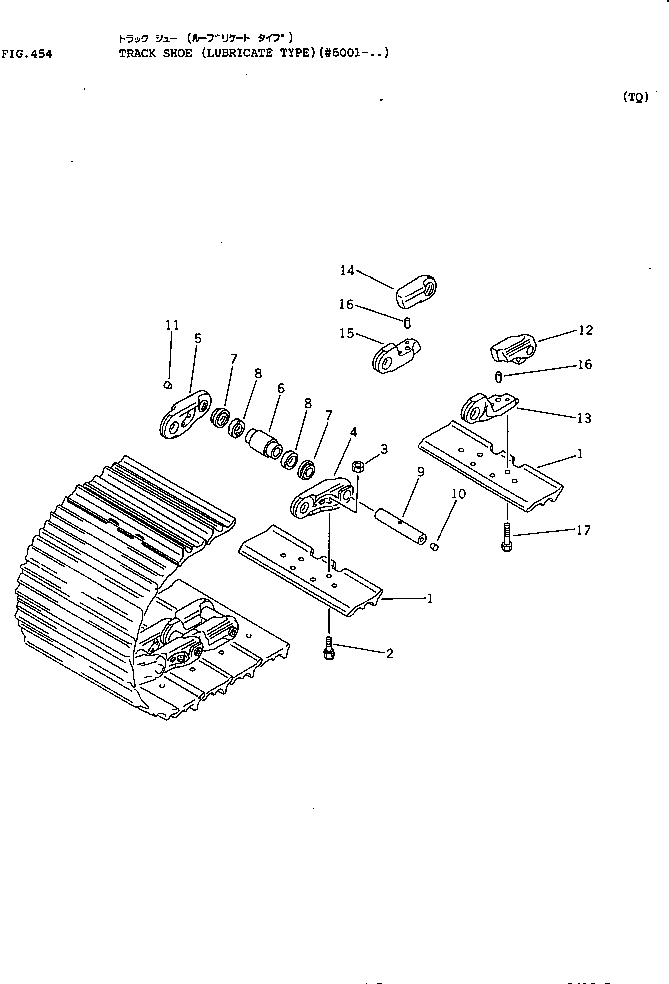

| Номер на схеме | Каталожный номер | Название | Количество | Детали | |||
|---|---|---|---|---|---|---|---|
| ? | SEMI-DOUBLE 560MM | SERIALNO: |
|||||
| ? | 12K-32-02002 | TRACK SHOE ASS'Y | 1 | SN: ..-@ KIT-FLAG: _- SERIALNO: ..-@ |
|||
| ? | □12K-32-02001 | TRACK SHOE ASS'Y | 1 | SN: .-.. KIT-FLAG: _- SERIALNO: .-.. |
|||
| ? | □12K-32-02000 | TRACK SHOE ASS'Y | 1 | SN: 6001-. KIT-FLAG: _- SERIALNO: 6001-. |
|||
| ? | 12K-32-11110 | • SHOE | 74 | SN: 6001-@ KIT-FLAG: _- SERIALNO: 6001-@ |
|||
| ? | 205-32-51120 | • BOLT, SHOE (KIT) | 280 | SN: 6001-@ KIT-FLAG: _- SERIALNO: 6001-@ |
|||
| ? | 01803-01622 | • NUT, SHOE (KIT) | 280 | SN: 6001-@ KIT-FLAG: _- SERIALNO: 6001-@ |
|||
| ? | 125-32-00022 | • TRACK LINK ASS'Y | 1 | SN: ..-@ KIT-FLAG: _- SERIALNO: ..-@ |
|||
| ? | □125-32-00021 | • TRACK LINK ASS'Y | 1 | SN: .-.. KIT-FLAG: _- SERIALNO: .-.. |
|||
| ? | □125-32-00020 | • TRACK LINK ASS'Y | 1 | SN: 6001-. KIT-FLAG: _- SERIALNO: 6001-. |
|||
| ? | 130-32-11126 | • • LINK,L.H. | 70 | SN: 6001-@ KIT-FLAG: _- SERIALNO: 6001-@ |
|||
| ? | 130-32-11136 | • • LINK,R.H. | 70 | SN: 6001-@ KIT-FLAG: _- SERIALNO: 6001-@ |
|||
| ? | 130-32-21140 | • • BUSHING | 74 | SN: 6001-@ KIT-FLAG: _- SERIALNO: 6001-@ |
|||
| ? | 130-32-21160 | • • SEAL ASS'Y | 148 | SN: 6001-@ KIT-FLAG: _- SERIALNO: 6001-@ |
|||
| ? | 130-32-21190 | • • SPACER | 148 | SN: 6001-@ KIT-FLAG: _- SERIALNO: 6001-@ |
|||
| ? | 130-32-21150 | • • PIN | 74 | SN: 6001-@ KIT-FLAG: _- SERIALNO: 6001-@ |
|||
| ? | 198-32-11292 | • • PLUG,LARGE | 74 | SN: .-@ KIT-FLAG: _- SERIALNO: .-@ |
|||
| ? | □198-32-11291 | • • PLUG,LARGE | 74 | SN: 6001-. KIT-FLAG: _- SERIALNO: 6001-. |
|||
| ? | 198-32-11311 | • • PLUG,SMALL | 74 | SN: .-@ KIT-FLAG: _- SERIALNO: .-@ |
|||
| ? | □198-32-11310 | • • PLUG,SMALL | 74 | SN: 6001-. KIT-FLAG: _- SERIALNO: 6001-. |
|||
| ? | 130-32-21220 | • • LINK,MASTER, L.H., PIN SIDE | 4 | SN: 6001-.. KIT-FLAG: _- SERIALNO: 6001-.. |
|||
| ? | 130-32-21230 | • • LINK,MASTER, L.H., BUSHING SIDE | 4 | SN: 6001-.. KIT-FLAG: _- SERIALNO: 6001-.. |
|||
| ? | 130-32-21320 | • • LINK,MASTER, R.H., PIN SIDE | 4 | SN: 6001-.. KIT-FLAG: _- SERIALNO: 6001-.. |
|||
| ? | 130-32-21330 | • • LINK,MASTER, R.H., BUSHING SIDE | 4 | SN: 6001-.. KIT-FLAG: _- SERIALNO: 6001-.. |
|||
| ? | 130-32-21240 | • • PIN,DOWEL | 8 | SN: 6001-.. KIT-FLAG: _- SERIALNO: 6001-.. |
|||
| ? | 130-32-21251 | • • BOLT,MASTER LINK | 16 | SN: 6001-.. KIT-FLAG: _- SERIALNO: 6001-.. |
|||
| ? | SERVICE KIT | SERIALNO: |
|||||
| ? | 205-32-05010 | SHOE BOLT AND NUT K. | 1 | SN: 6001-@ KIT-FLAG: _- SERIALNO: 6001-@ |
|||
| ? | 205-32-51120 | • BOLT, SHOE | 50 | SN: 6001-@ KIT-FLAG: _- SERIALNO: 6001-@ |
|||
| ? | 01803-01622 | • NUT, SHOE | 50 | SN: 6001-@ KIT-FLAG: _- SERIALNO: 6001-@ |
|||
| ? | OVERSIZE PARTS | SERIALNO: |
|||||
| ? | 0.10MM OVERSIZE | SERIALNO: |
|||||
| ? | 130-98-09210 | BUSHING | A/R | SN: 6001-@ KIT-FLAG: _- SERIALNO: 6001-@ |
|||
| ? | 130-98-09070 | PIN | A/R | SN: 6001-@ KIT-FLAG: _- SERIALNO: 6001-@ |
|||
| ? | 0.18MM OVERSIZE | SERIALNO: |
|||||
| ? | 130-98-09220 | BUSHING | A/R | SN: 6001-@ KIT-FLAG: _- SERIALNO: 6001-@ |
|||
| ? | 130-98-09080 | PIN | A/R | SN: 6001-@ KIT-FLAG: _- SERIALNO: 6001-@ |
