| Номер на схеме | Каталожный номер | Название | Количество | Детали | |||
|---|---|---|---|---|---|---|---|

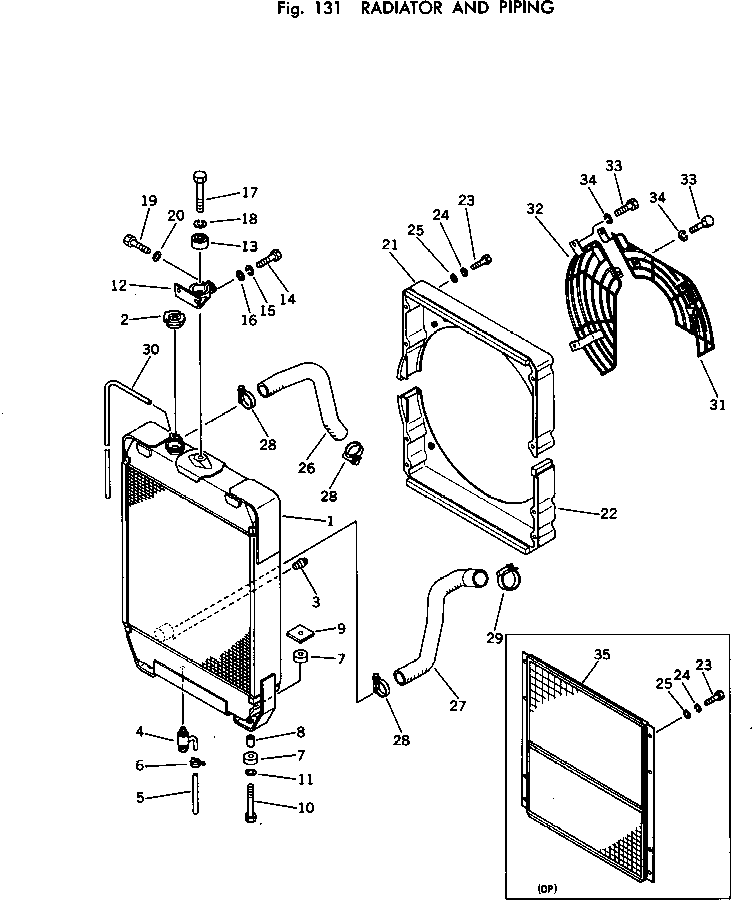

| ? | 120-03-00011 | RADIATOR ASS'Y | 1 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | ☆ | • CORE | 1 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 113-03-21240 | • CAP | 1 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 07042-00415 | • PLUG | 1 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 07730-20004 | VALVE,DRAIN | 1 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 07270-01520 | TUBE,DRAIN | 1 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 07280-01920 | CLAMP | 1 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 113-03-21160 | SEAT | 4 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 113-03-21170 | SPACER | 2 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 113-03-21180 | PLATE | 2 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 01010-31070 | BOLT | 2 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 01602-01030 | WASHER,SPRING | 2 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 113-03-21190 | BRACKET | 1 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 135-03-12110 | DAMPER | 1 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 01010-31235 | BOLT | 2 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 01602-01236 | WASHER,SPRING | 2 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 01643-31232 | WASHER | 2 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 01010-31460 | BOLT | 1 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 01602-01442 | WASHER,SPRING | 1 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 01010-31035 | BOLT | 1 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 01643-31032 | WASHER | 1 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 120-03-32122 | SHROUD,UPPER | 1 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 120-03-32132 | SHROUD,LOWER | 1 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 01010-30816 | BOLT | 8 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 01010-30820 | BOLT,(FOR CORE GRID) | 1 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 01602-00825 | WASHER,SPRING | 8 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 01643-30823 | WASHER | 8 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 120-03-32251 | HOSE,INLET | 1 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 120-03-32261 | HOSE,OUTLET | 1 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 07281-00709 | CLAMP | 3 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 07281-00809 | CLAMP | 1 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 113-03-21140 | TUBE | 1 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 12F-03-31112 | GUARD,FAN | 1 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 120-03-32152 | GUARD,FAN | 1 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 01010-31025 | BOLT | 5 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 01602-01030 | WASHER,SPRING | 5 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
|||
| ? | 120-03-32281 | CORE GRID,CORE | 1 | SN: 6001- KIT-FLAG: _- SERIALNO: 6001- |
