Содержание Bulldozers Komatsu D275AX-5 S/N 20001-UP(d275ax-c)

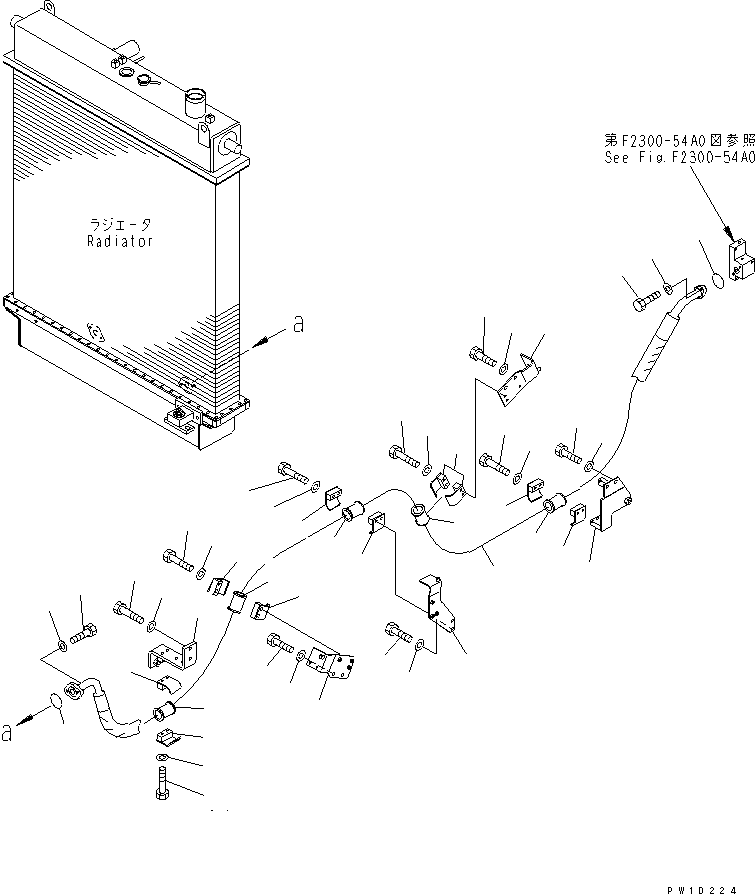

OIL COOLER LINE (1/2)(060020 : C0400-01A0)
Номер на схеме Каталожный номер Название Количество Детали
? 17M-49-41271 HOSE 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 07000-13032 O-RING 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 07372-21035 BOLT 4
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-51032 WASHER 4
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 17M-03-46381 BRACKET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-81225 BOLT 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31232 WASHER 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 07094-11024 CLAMP 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 07095-01035 CUSHION 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-81285 BOLT 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31232 WASHER 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 17M-03-46321 BRACKET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-81225 BOLT 4
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31232 WASHER 4
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 07094-11024 CLAMP 4
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 07095-01035 CUSHION 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-81295 BOLT 4
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31232 WASHER 4
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 17M-03-46371 BRACKET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-81225 BOLT 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31232 WASHER 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 07094-11024 CLAMP 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 07095-01035 CUSHION 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-81295 BOLT 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31232 WASHER 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 17M-03-46310 BRACKET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-81235 BOLT 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31232 WASHER 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 07094-11024 CLAMP 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 07095-01035 CUSHION 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-81285 BOLT 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31232 WASHER 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-

Bulldozers Komatsu / D275AX-5 S/N 20001-UP(d275ax-c) / OIL COOLER LINE (1/2)(060020 : C0400-01A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
