Содержание Bulldozers Komatsu D275AX-5 S/N 20001-UP(d275ax-c)

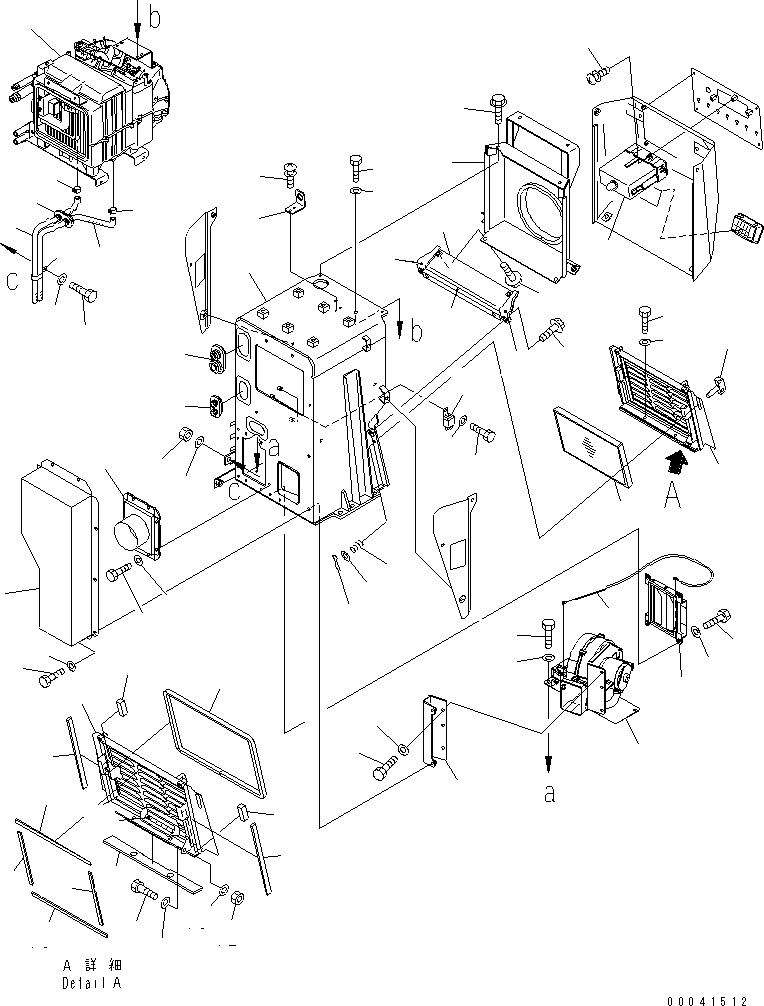

DASHBOARD (WITH AIR CONDITIONER) (1/2)(240970 : K2210-01A2)
Номер на схеме Каталожный номер Название Количество Детали
? (198-911-9140) UNIT ASS'Y 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 198-911-9111 BLOWER ASS'Y 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 195-911-9331 BRACKET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-80820 BOLT 3
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-30823 WASHER 3
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 195-911-9341 DUCT 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 17A-911-1321 HOSE, 500MM 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 198-911-9380 HOSE 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 04435-51712 CLIP 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-81225 BOLT 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31232 WASHER 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-31232 WASHER 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01580-01210 NUT 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 14X-911-7620 DAMPER 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 198-911-9410 CONTROL ASS'Y 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 14X-911-7690 CLAMP 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 20Y-979-3380 FILTER 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 198-911-9240 RELAY, 4-TERMINAL 3
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 195-911-9430 GROMMET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 195-911-9440 GROMMET 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 198-911-9210 CABLE 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 195-911-9311 BRACKET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 198-911-9490 COVER 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01435-00814 BOLT 4
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 198-911-9271 BRACKET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01023-20614 SCREW 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 195-911-9160 DUCT 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-80820 BOLT 8
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-30823 WASHER 8
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 198-911-9820 BRACKET 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 198-911-9840 • SEAL (BONDED) 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 198-911-9890 • SEAL (BONDED) 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 198-911-9910 • SEAL (BONDED) 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01435-01230 BOLT 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 09459-11033 LOCK 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 09459-01614 SPRING 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01642-01016 WASHER 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 04050-03015 PIN 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 195-911-9321 COVER 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-D0816 • BOLT 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-70823 • WASHER 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01580-10806 • NUT 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-70823 • WASHER 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 142-54-13640 • HINGE (WELDED) 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 198-911-9451 • SHEET (BONDED) 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 198-911-9481 • SHEET (BONDED) 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 198-911-9830 • SEAL (BONDED) 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 198-911-9851 • SHEET (BONDED) 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 198-911-9861 • SHEET (BONDED) 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 198-911-9871 • SHEET (BONDED) 1
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-80816 BOLT 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-30823 WASHER 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-80612 BOLT 3
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-30623 WASHER 3
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-80816 BOLT 8
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-30823 WASHER 8
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-80820 BOLT 7
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-30823 WASHER 7
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01010-80825 BOLT 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01643-30823 WASHER 2
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-
? 01023-10510 SCREW 3
SN: 20001-
KIT-FLAG: _-
SERIALNO: 20001-

Bulldozers Komatsu / D275AX-5 S/N 20001-UP(d275ax-c) / DASHBOARD (WITH AIR CONDITIONER) (1/2)(240970 : K2210-01A2)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
