k-part
Содержание Excavators Mining Komatsu PC3000-6 S/N 06215(g06215)
Hydr.-Cylinder(485-5075g : 485-5075g)
Номер на схеме Каталожный номер Название Количество Детали
? 924 915 40 Hydr. Cylinder (standard) 1
EnglischBem:
DeutschBem:
DeutschDesc: Hydraulikzylinder (Normaltemperatur)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 934 630 40 Hydr. Cylinder (cold weather design) 1
EnglischBem:
DeutschBem:
DeutschDesc: Hydraulikzylinder (Tieftemperatur)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Cylinder barrel 1
EnglischBem:
DeutschBem:
DeutschDesc: Zylinderrohr
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 627 597 40 Freeze-in bush 2
EnglischBem:
DeutschBem:
DeutschDesc: Frierbuchse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 004 860 98 Grease nipple 3
EnglischBem:
DeutschBem:
DeutschDesc: Schmiernippel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 792 115 73 Piston rod assy. incl. fig-nos. 04,06,08, 30 1
EnglischBem:
DeutschBem:
DeutschDesc: Kolbenstange kpl. einschl. Bild-Nr. 04,06,08, 30
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Piston rod 1
EnglischBem:
DeutschBem:
DeutschDesc: Kolbenstange
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 926 856 40 Sealing flange assy. incl. fig-nos. 10-12 1
EnglischBem:
DeutschBem:
DeutschDesc: AbschluЯflansch kpl. einschl. Bild-Nr. 10-12
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Flanged bush 1
EnglischBem:
DeutschBem:
DeutschDesc: Flanschbuchse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 926 867 40 Bearing bush (no field repair item) 1
EnglischBem:
DeutschBem:
DeutschDesc: Lagerbuchse (nur fьr Werkstattreparatur)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 676 99 Circlip 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 481 006 40 Piston 1
EnglischBem:
DeutschBem:
DeutschDesc: Kolben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 429 353 40 Groove nut 1
EnglischBem:
DeutschBem:
DeutschDesc: Nutmutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 324 910 40 Piston guide strap 2
EnglischBem:
DeutschBem:
DeutschDesc: Kolbenfьhrungsband
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 255 40 Piston guide ring 3
EnglischBem:
DeutschBem:
DeutschDesc: Kolbenfьhrungsring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 200 299 40 O-ring (standard) 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring (Normaltemperatur)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 586 98 O-ring (cold weather design) 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring (Tieftemperatur)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 635 671 40 Seal ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 005 98 O-ring (standard) 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring (Normaltemperatur)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 932 670 40 O-ring (cold weather design) 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring (Tieftemperatur)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 270 354 40 Support ring 2
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 557 98 O-ring (standard) 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring (Normaltemperatur)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 409 98 O-ring (cold weather design) 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring (Tieftemperatur)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 658 40 Support ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 657 40 Rod seal (standard) 1
EnglischBem:
DeutschBem:
DeutschDesc: Stangendichtung (Normaltemperatur)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 932 902 40 Rod seal (cold weather design) 1
EnglischBem:
DeutschBem:
DeutschDesc: Stangendichtung (Tieftemperatur)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 011 616 79 Scraper 1
EnglischBem:
DeutschBem:
DeutschDesc: Staubdichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 354 277 99 Feather key 1
EnglischBem:
DeutschBem:
DeutschDesc: PaЯfeder
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 309 99 Bolt (standard) 12
EnglischBem:
DeutschBem:
DeutschDesc: Schraube (Normaltemperatur)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 565 98 Bolt (cold weather design) 12
EnglischBem:
DeutschBem:
DeutschDesc: Schraube (Tieftemperatur)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 853 40 Buffer ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 347 403 99 Threaded pin 1
EnglischBem:
DeutschBem:
DeutschDesc: Gewindestift
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 907 016 40 Seal ring 4
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 011 799 79 Snap ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Haltering
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 780 454 73 Seal kit - piston consist. of fig-nos: 16-21 (standard) A/R
EnglischBem:
DeutschBem:
DeutschDesc: Dichtsatz - Kolben best. aus Bild-Nr. 16-21 (Normaltemperatur)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 793 474 73 Seal kit - piston rod consist. of fig-nos: 22-25,28 (standard) A/R
EnglischBem:
DeutschBem:
DeutschDesc: Dichtsatz - Kolbenstange best. aus Bild-Nr. 22-25,28 (Normaltemp
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 974 73 Seal kit - piston consist. of fig-nos: 16-21 (cold weather design) A/R
EnglischBem:
DeutschBem:
DeutschDesc: Dichtsatz - Kolben best. aus Bild-Nr. 16-21 (Tieftemperatur)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 794 975 73 Seal kit - piston rod consist. of fig-nos: 22-25,28 (cold weather design) A/R
EnglischBem:
DeutschBem:
DeutschDesc: Dichtsatz - Kolbenstange best. aus Bild-Nr. 22-25,28 (Tieftemper
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

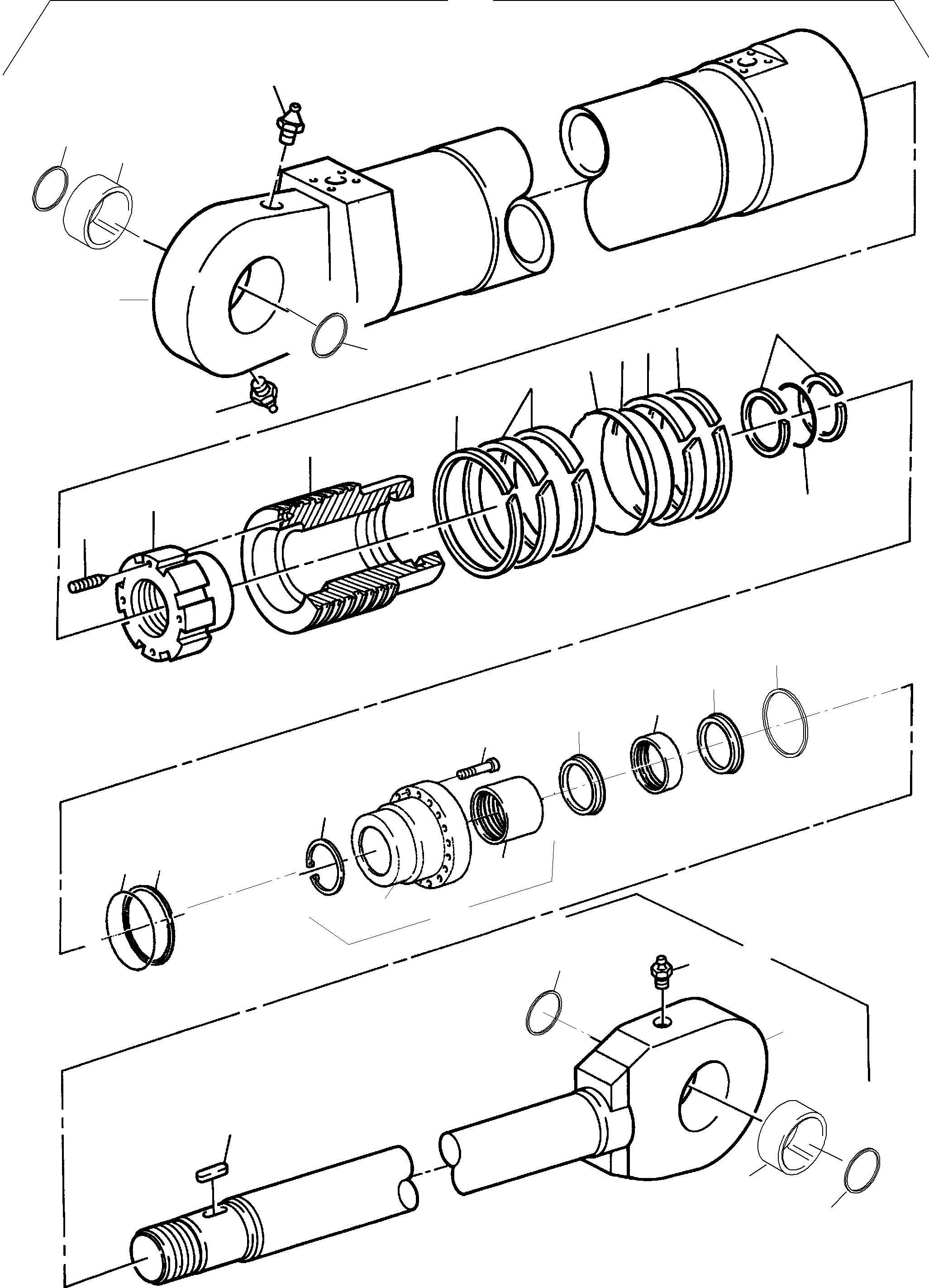

Excavators Mining Komatsu / PC3000-6 S/N 06215(g06215) / Hydr.-Cylinder(485-5075g : 485-5075g)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
