Содержание Excavators Mining Komatsu PC3000-1 S/N 06203(g06203)

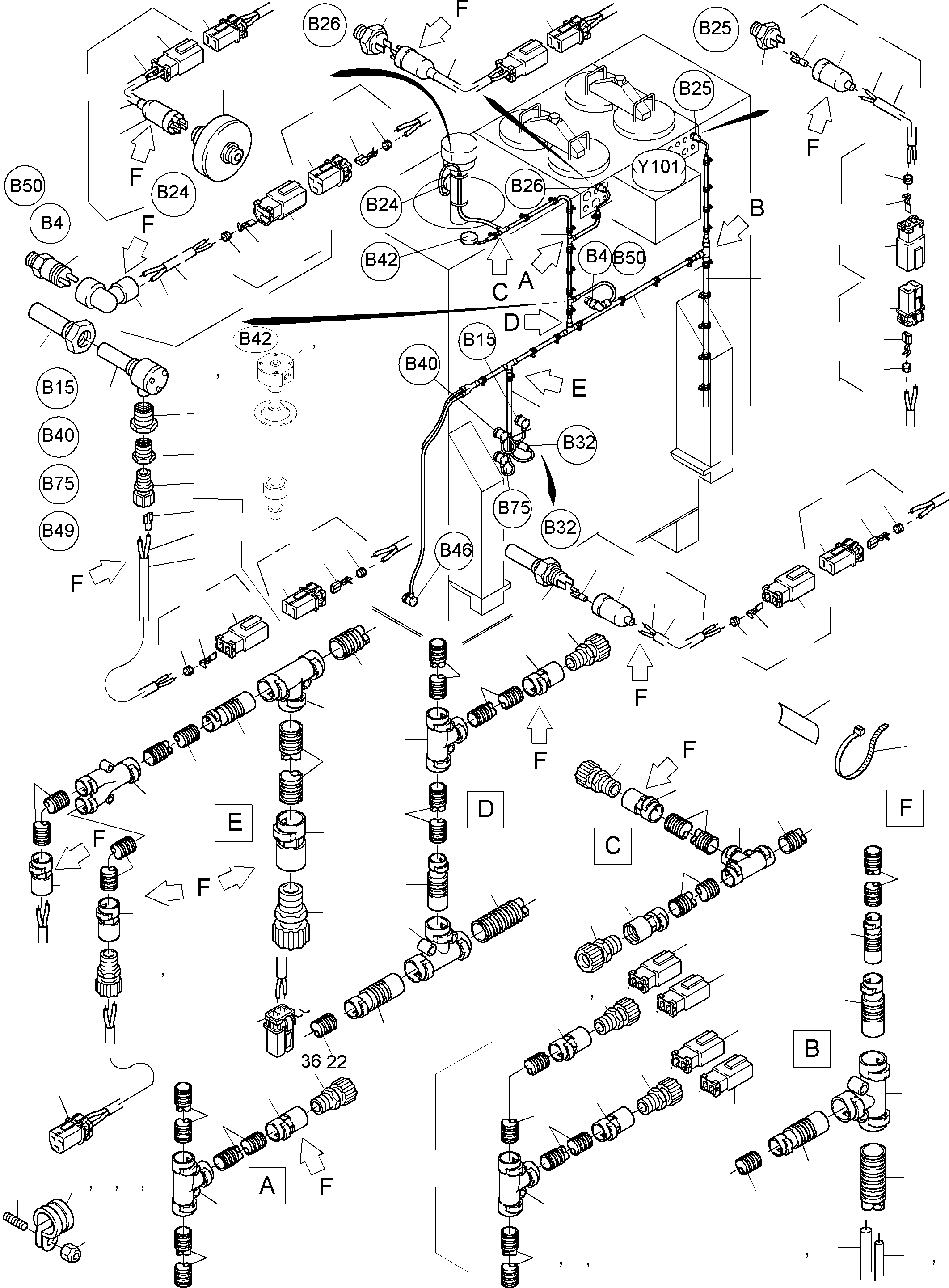

Cables - Oil Tank andSwitch(485-2137e : 485-2137e)
Номер на схеме Каталожный номер Название Количество Детали
? 891 184 40 Harness - hydraulic tank 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum - Hydrauliktank
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 440 382 40 Sensor 3
EnglischBem:
DeutschBem:
DeutschDesc: Temperaturfьhler
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 269 870 40 Cover tube 3
EnglischBem:
DeutschBem:
DeutschDesc: Schutzrohr
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 654 913 40 Level probe 2
EnglischBem:
DeutschBem:
DeutschDesc: Niveau-Sonde
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 604 732 40 Pressure switch 1
EnglischBem:
DeutschBem:
DeutschDesc: Druckschalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 621 338 40 Pressure switch 1
EnglischBem:
DeutschBem:
DeutschDesc: Druckschalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 654 652 40 Maintenance switch 1
EnglischBem:
DeutschBem:
DeutschDesc: Wartungsschalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 431 168 40 Temperature transmitter 1
EnglischBem:
DeutschBem:
DeutschDesc: Temperaturgeber
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 891 061 40 Plug for sensor assy. 3
EnglischBem:
DeutschBem:
DeutschDesc: Stecker fьr Temperatur- fьhler kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 891 062 40 Plug for temperature transmitter assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker fьr Temperatur- geber kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 891 060 40 Plug for pressure switch assy. 2
EnglischBem:
DeutschBem:
DeutschDesc: Stecker fьr Druckschalter kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 339 98 Clamp A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schelle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 514 344 98 Clamp A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schelle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 363 98 Clamp A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schelle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 302 98 Clamp A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schelle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 946 40 Thread pin A/R
EnglischBem:
DeutschBem:
DeutschDesc: Gewindebolzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 947 40 Thread pin A/R
EnglischBem:
DeutschBem:
DeutschDesc: Gewindebolzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 025 98 Nut A/R
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 599 99 Nut A/R
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 649 40 Protecting hose DN 10 Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauch DN 10 Meterware, bei Bestellung Lдnge angeben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 650 40 Protecting hose DN 12 Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauch DN 12 Meterware, bei Bestellung Lдnge angeben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 651 40 Protecting hose DN 17 Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauch DN 17 Meterware, bei Bestellung Lдnge angeben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 652 40 Protecting hose DN 23 Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauch DN 23 Meterware, bei Bestellung Lдnge angeben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 634 40 Pipe adapter DN 23/17 2
EnglischBem:
DeutschBem:
DeutschDesc: Rohradapter DN 23/17
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 633 40 Pipe adapter DN 17/12 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohradapter DN 17/12
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 630 40 T-Distributor DN 29/23 2
EnglischBem:
DeutschBem:
DeutschDesc: T-Verteiler DN 29/23
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 625 40 Connector distributor DN 12/10 1
EnglischBem:
DeutschBem:
DeutschDesc: Hosenverteiler DN 12/10
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 629 40 T-Distributor DN 17 1
EnglischBem:
DeutschBem:
DeutschDesc: T-Verteiler DN 17
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 632 40 Pipe adapter DN 17/10 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohradapter DN 17/10
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 628 40 T-Distributor 3
EnglischBem:
DeutschBem:
DeutschDesc: T-Verteiler
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 189 40 Cable 1 qmm Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 1 qmm Meterware, bei Bestellung Lдnge angeben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 194 40 Cable 2,5 qmm Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 2,5 qmm Meterware, bei Bestellung Lдnge angeben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 558 40 Pipe adapter DN 29/23 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohradapter DN 29/23
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 808 40 Fitting PG 16 1
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯarmatur PG 16
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 805 40 Fitting PG 9 6
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯarmatur PG 9
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 798 40 Cable union PG 9 6
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung PG 9
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 891 083 40 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯstecker kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 891 030 40 Plug with bushings assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker mit Buchsen kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 891 031 40 Plug with bushings assy. 6
EnglischBem:
DeutschBem:
DeutschDesc: Stecker mit Buchsen kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 891 032 40 Plug with bushings assy. 3
EnglischBem:
DeutschBem:
DeutschDesc: Stecker mit Buchsen kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 891 064 40 Plug - level probe assy. 2
EnglischBem:
DeutschBem:
DeutschDesc: Stecker - Niveausonde kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 908 40 Coupling 90° 2
EnglischBem:
DeutschBem:
DeutschDesc: Steckerkupplung 90°
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 455 757 99 Insulating tube B 7x0,7 Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Isolierschlauch B 7x0,7 Meterware, bei Bestellung Lдnge angeben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 189 40 Cable 1 qmm Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 1 qmm Meterware, bei Bestellung Lдnge angeben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 891 040 40 Plug with pins assy. 2
EnglischBem:
DeutschBem:
DeutschDesc: Stecker mit Stiften kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 340 79 Plug 2
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 346 79 Rear holder 2-poles 2
EnglischBem:
DeutschBem:
DeutschDesc: Rьckhalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 348 79 Pin 4
EnglischBem:
DeutschBem:
DeutschDesc: Stift
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 352 79 Spout 4
EnglischBem:
DeutschBem:
DeutschDesc: Tьlle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 490 554 40 Protection cap 2
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 961 40 Sleeve 6,3x0,8 4
EnglischBem:
DeutschBem:
DeutschDesc: Steckhьlse 6,3x0,8
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 455 756 99 Insulating tube B 6x0,6 Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Isolierschlauch B 6x0,6 Meterware, bei Bestellung Lдnge angeben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 891 039 40 Plug with pins assy. 3
EnglischBem:
DeutschBem:
DeutschDesc: Stecker mit Stiften kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 338 79 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 345 79 Rear holder 2-poles 1
EnglischBem:
DeutschBem:
DeutschDesc: Rьckhalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 505 117 98 Cable union PG 7 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung PG 7
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 921 98 Reducing 9-7 1
EnglischBem:
DeutschBem:
DeutschDesc: Reduzierung 9-7
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 600 790 98 Reducing 11-9 1
EnglischBem:
DeutschBem:
DeutschDesc: Reduzierung 11-9
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 455 890 99 Insulating tube B 3x0,4 Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Isolierschlauch B 3x0,4 Meterware, bei Bestellung Lдnge angeben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 891 038 40 Plug with pins assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker mit Stiften kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 336 79 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 337 79 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 350 79 Bushing 1
EnglischBem:
DeutschBem:
DeutschDesc: Buchse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 341 79 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 339 79 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 345 79 Rear holder 2-poles 1
EnglischBem:
DeutschBem:
DeutschDesc: Rьckhalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 804 40 Cable union PG 16 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung PG 16
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 635 043 40 Name plate BS 5 20
EnglischBem:
DeutschBem:
DeutschDesc: Kennzeichenschild BS 5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 292 40 Cable strap 20
EnglischBem:
DeutschBem:
DeutschDesc: Kabelband
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 891 194 40 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 651 461 40 Housing assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Gehдuse kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 547 40 Housing 1
EnglischBem:
DeutschBem:
DeutschDesc: Gehдuse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 548 40 Contact seal 2
EnglischBem:
DeutschBem:
DeutschDesc: Kontaktdichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 549 40 Single seal 2
EnglischBem:
DeutschBem:
DeutschDesc: Einzeldichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 550 40 Rubber grommet 1
EnglischBem:
DeutschBem:
DeutschDesc: Gummitьlle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 809 40 Pipe adapter DN 29/10 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohradapter DN 29/10
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 621 40 Cable union DN 10 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung DN 10
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 070 40 Cable sleeve 1,0-1,5 23
EnglischBem:
DeutschBem:
DeutschDesc: Kabelhьlse 1,0-1,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 071 40 Cable sleeve 2,5 3
EnglischBem:
DeutschBem:
DeutschDesc: Kabelhьlse 2,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 520 40 Plug pin 12
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯbolzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 917 333 40 Harness X2-Y101,B50 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum X2-Y101,B50
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 420 40 T-Distributor DN 12 1
EnglischBem:
DeutschBem:
DeutschDesc: T-Verteiler DN 12
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 806 40 Fitting PG 11 2
EnglischBem:
DeutschBem:
DeutschDesc: AnschlЯarmatur PG 11
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 803 40 Cable union PG 13,5 2
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung PG 13,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 891 085 40 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschlЯstecker kpl
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 891 084 40 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschlЯstecker kpl
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 898 111 40 Floatswitch (Backhoe equipment) 1
EnglischBem:
DeutschBem:
DeutschDesc: Schwimmerschalter (Tieflцffeleinrichtung)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 898 110 40 Floatswitch (Bull clam equipment) 1
EnglischBem:
DeutschBem:
DeutschDesc: Schwimmerschalter (Klappschaufeleinrichtung)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 320 817 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 852 40 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC3000-1 S/N 06203(g06203) / Cables - Oil Tank andSwitch(485-2137e : 485-2137e)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
