Содержание Excavators Mining Komatsu PC 3000-1 06 169 05.11.1999(G06169)
Drive Assembly, Mounting(485-1215a : 485-1215a)
Наименование Страница Код страницы
Engine Mounting 023-1225b 023-1225b
Engine Mounting 023-1227b 023-1227b

Номер на схеме Каталожный номер Название Количество Детали
? 509 280 40 Engine suspens 1
EnglischBem:
DeutschBem:
DeutschDesc: Motorlagerung
InternBDB:
InternKon: 658 850 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 509 290 40 Engine suspens 1
EnglischBem:
DeutschBem:
DeutschDesc: Motorlagerung
InternBDB:
InternKon: 658 850 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 891 742 40 Engine suspension 1
EnglischBem:
DeutschBem:
DeutschDesc: Motorlagerung
InternBDB:
InternKon: 658 850 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 304 350 99 Bolt 6
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M24x250 /931
InternKon: 658 850 40 / 30
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 444 99 Bolt 12
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M16x100 /931
InternKon: 658 850 40 / 35
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 601 99 Nut 24
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 16 /985
InternKon: 658 850 40 / 37
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 513 253 98 Bolt 6
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M24x470 /931 10.9
InternKon: 658 850 40 / 33
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 602 99 Nut 6
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 24 /985 10
InternKon: 658 850 40 / 32
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 489 259 40 Strip 6
EnglischBem:
DeutschBem:
DeutschDesc: Federschiene
InternBDB:
InternKon: 658 850 40 / 31
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 426 895 40 Lining plate 6
EnglischBem:
DeutschBem:
DeutschDesc: Unterlegblech
InternBDB:
InternKon: 658 850 40 / 34
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 424 99 Bolt 12
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M16x110 /931
InternKon: 658 850 40 / 36
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 359 99 Bolt 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M 36 X 270 / 931
InternKon: 658 850 40 / 39
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 185 99 Cup spring 14
EnglischBem:
DeutschBem:
DeutschDesc: Tellerfeder
InternBDB: B 71 /2093
InternKon: 658 850 40 / 40
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 369 99 Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 36 /934
InternKon: 658 850 40 / 41
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 531 98 Resilient sleeve 8
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB: 21 / 40 x 70
InternKon: 658 850 40 / 44
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 651 867 40 Resilient sleeve 8
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse abgeschrдgt
InternBDB:
InternKon: 658 850 40 / 23
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 506 756 98 Bolt 10
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: 3/4-10 UNCx 4 1/2 010 500 99
InternKon: 658 850 40 / 45
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 566 521 40 Resilient sleeve 2
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB: 19 / 40 x 30
InternKon: 658 850 40 / 28
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 532 98 Bolt 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M18x135 /931 10.9
InternKon: 658 850 40 / 29
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 304 309 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M30x200 /931
InternKon: 658 850 40 / 42
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 576 698 40 Resilient sleeve 4
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB: 31 / 55 x 95
InternKon: 658 850 40 / 43
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

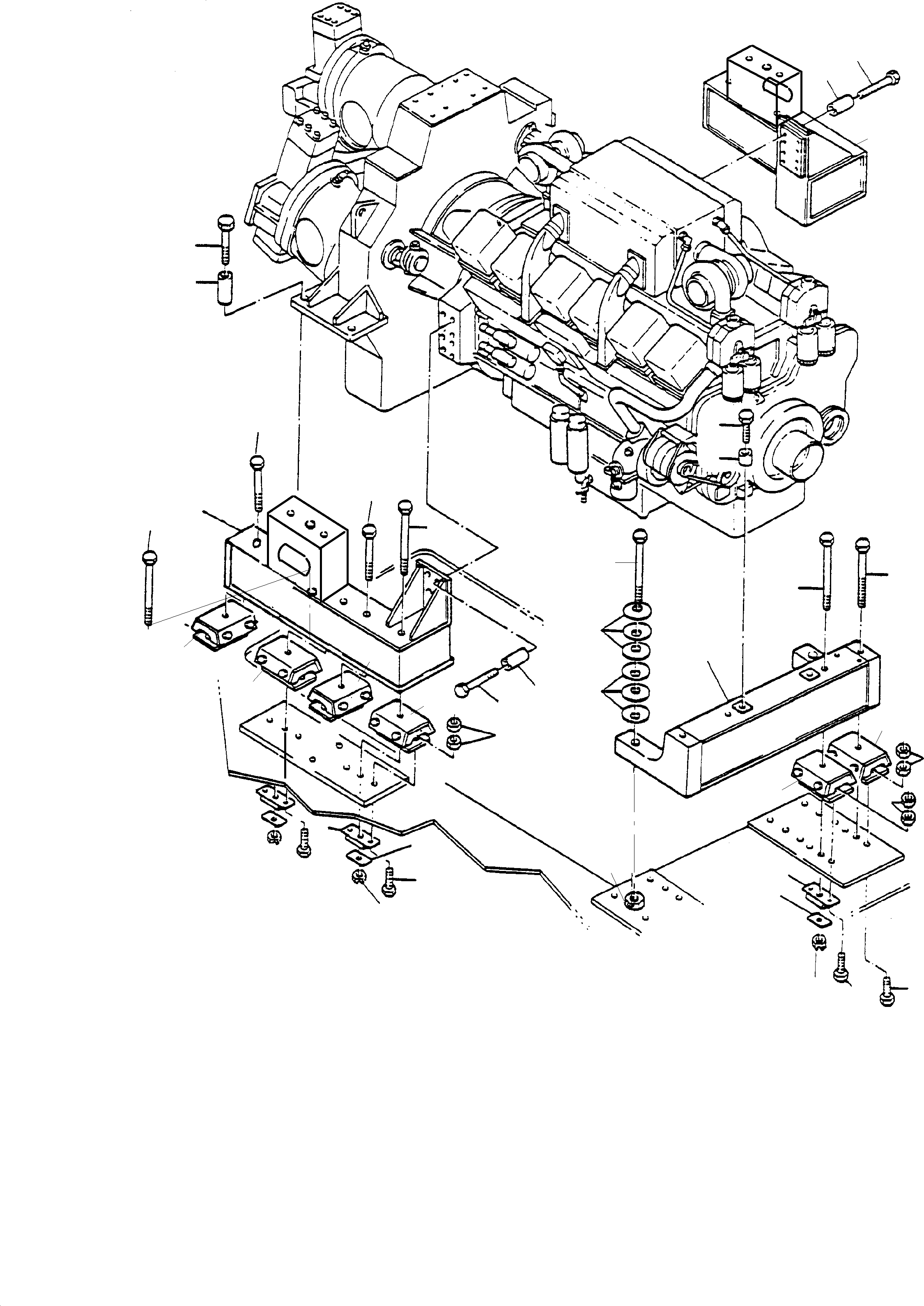

Excavators Mining Komatsu / PC 3000-1 06 169 05.11.1999(G06169) / Drive Assembly, Mounting(485-1215a : 485-1215a)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
