k-part
Содержание Excavators Mining Komatsu PC 3000-1 06 169 05.11.1999(G06169)
Gear Greasing by Pinion(485-2337a : 485-2337a)
Наименование Страница Код страницы
Metering Valve 991-0091 991-0091

Номер на схеме Каталожный номер Название Количество Детали
? 340 112 99 Washer 2
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: A 18 /7989
InternKon: 883 927 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 511 565 98 Thread pin 2
EnglischBem:
DeutschBem:
DeutschDesc: Gewindebolzen
InternBDB: PM 8x50 /32500
InternKon: 883 927 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 599 99 Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 8 /985
InternKon: 883 927 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 634 368 40 Lube pinion 1
EnglischBem:
DeutschBem:
DeutschDesc: Schmierritzel
InternBDB: Lincoln-Helios Z=8,M=24,C=210 /235-13140-9
InternKon: 883 927 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 600 99 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 12 /985
InternKon: 883 927 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 328 383 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x30 /938 10.9
InternKon: 883 927 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 467 99 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: 13 /125
InternKon: 883 927 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 872 914 40 Pinion cover 1
EnglischBem:
DeutschBem:
DeutschDesc: Ritzelabdeckung
InternBDB:
InternKon: 883 927 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 804 99 Bolt 5
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x30 /933
InternKon: 883 927 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 112 99 Lock washer 5
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB: A12 /127
InternKon: 883 927 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 576 271 40 Union 2
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: Voss SWVE 6S 1/4
InternKon: 883 927 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 452 99 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: GE12-PL/R1/4
InternKon: 883 927 40 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 953 99 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: FFL12 /2353
InternKon: 883 927 40 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 372 893 98 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: KOR12/6-PL
InternKon: 883 927 40 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 861 99 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: Stopfen
InternBDB: 6-L
InternKon: 883 927 40 / 18
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 373 690 99 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: GR 16/12-S
InternKon: 883 927 40 / 19
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 360 940 40 Connecting tube 2
EnglischBem:
DeutschBem:
DeutschDesc: Verbindungsrohr
InternBDB: Lincoln 81646
InternKon: 883 927 40 / 29
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 576 160 40 Hose Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung Meterware, bei Bestellung Lдnge angeben
InternBDB:
InternKon: 883 927 40 / 22
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 341 754 40 Ultimate pressure control 1
EnglischBem:
DeutschBem:
DeutschDesc: Enddruckwдchter
InternBDB: Typ X1T-5180 180 /+10 bar
InternKon: 883 927 40 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 273 98 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: EVGE 12-S /3/8 NPT
InternKon: 883 927 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 373 588 99 Union 6
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: GE6-PL /1/8 NPT
InternKon: 883 927 40 / 23
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 028 40 Collet 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraubhьlse
InternBDB: 432-23031-1
InternKon: 883 927 40 / 26
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 027 40 Hose connection 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchstutzen
InternBDB: 432-23030-1
InternKon: 883 927 40 / 24
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 029 40 Hose connection 90 ? 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchstutzen 90 ?
InternBDB: 532-30739
InternKon: 883 927 40 / 25
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 505 413 98 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: EVGE 12-L /3/8 NPT
InternKon: 883 927 40 / 21
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 372 172 99 Union 2
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: DDL 12 /2353
InternKon: 883 927 40 / 28
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 654 130 40 Protection cap to fig-no. 01 4
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe zu Bild-Nr. 01
InternBDB: Lincoln 83272
InternKon: 883 927 40 / 30
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 215 424 99 Pipe Ш 12 Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung Ш 12 Meterware, bei Bestellung Lдnge angeben
InternBDB: 12x1,5 /2391
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

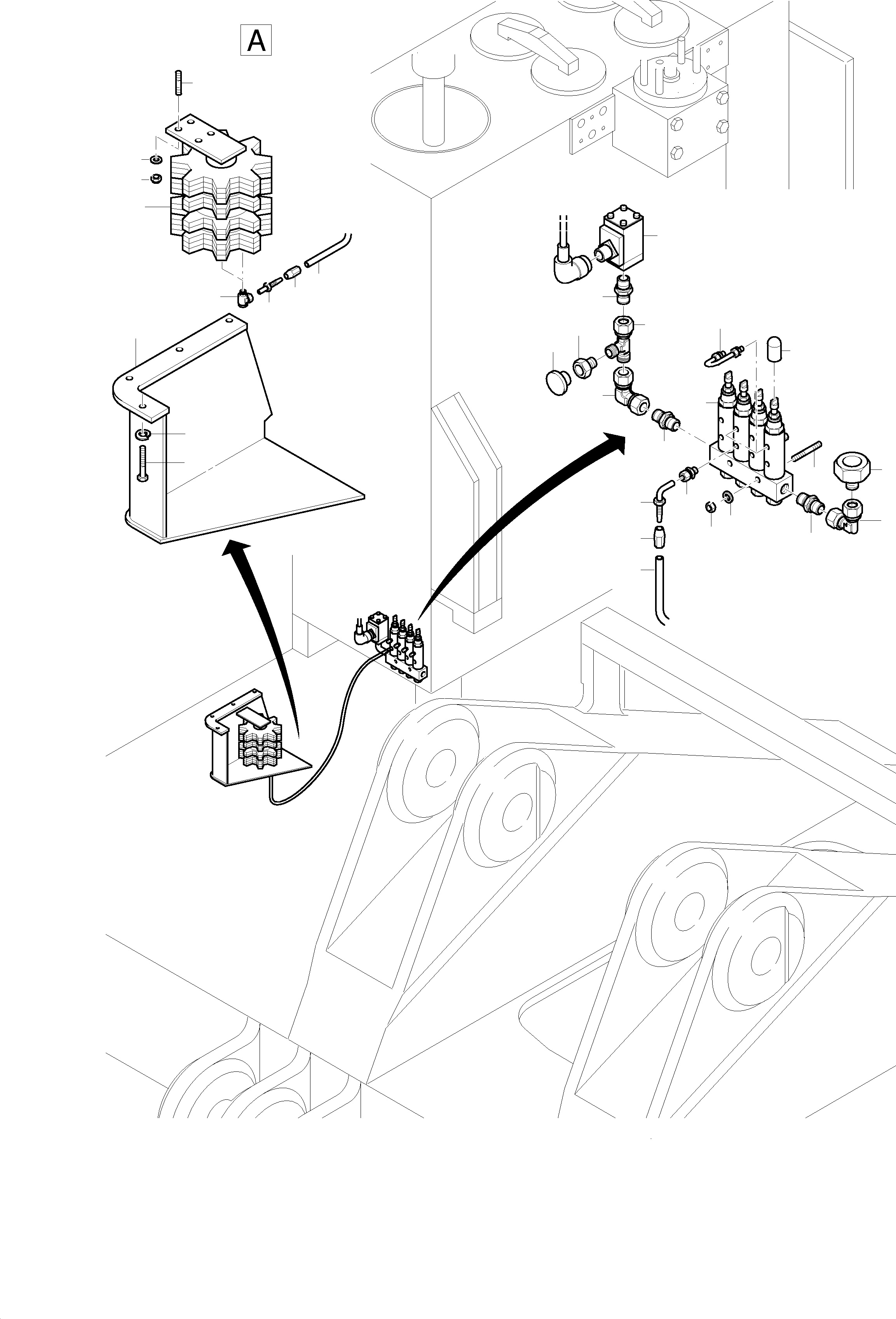

Excavators Mining Komatsu / PC 3000-1 06 169 05.11.1999(G06169) / Gear Greasing by Pinion(485-2337a : 485-2337a)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
