Содержание Excavators Mining Komatsu PC 3000-1 06 169 05.11.1999(G06169)

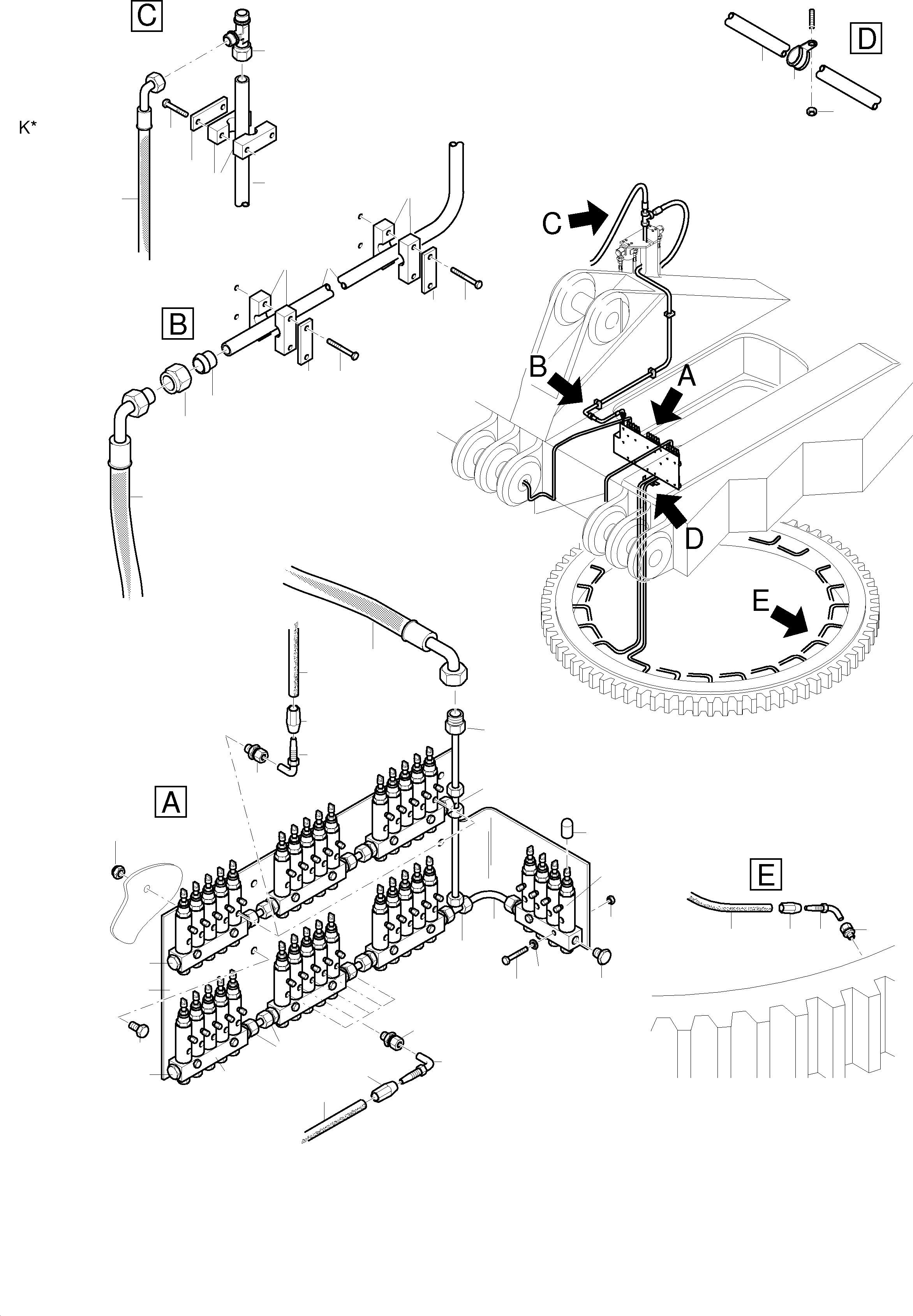

Lube Distributor SwingRing(485-2320 : 485-2320)
Наименование Страница Код страницы
Metering Valve 991-0091 991-0091
Metering Valve 991-0091 991-0091

Номер на схеме Каталожный номер Название Количество Детали
? 883 760 40 Mounting plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Montageplatte
InternBDB:
InternKon: 883 759 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 974 99 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: FFS 12 /2353
InternKon: 883 759 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 372 130 99 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: EES 12 /2353
InternKon: 883 759 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 372 978 99 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: KOR 25/12-PS
InternKon: 883 759 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 372 483 99 Union 11
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: GE 12-S 3/8 NPT
InternKon: 883 759 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 324 672 40 Plug 3
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯstopfen
InternBDB: Linc.-Helios 67044 / 3/8 NPT
InternKon: 883 759 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 599 99 Nut 14
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M8 /985
InternKon: 883 759 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 555 99 Screw 14
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M8x50 /931 8.8
InternKon: 883 759 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 507 99 Washer 14
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: A 8,4 /125
InternKon: 883 759 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 215 424 99 Pipe Ш 12 Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung Ш 12 Meterware, bei Bestellung Lдnge angeben
InternBDB: 12x1,5 /2391
InternKon: 883 759 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 029 40 Hose connection 90 68
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchstutzen 90
InternBDB: 532-30739-1
InternKon: 883 758 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 028 40 Collet 68
EnglischBem:
DeutschBem:
DeutschDesc: Schraubhьlse
InternBDB: 432-23031-1
InternKon: 883 758 40 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 215 424 99 Pipe Ш 12 Bulk ware, state length required 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung Ш 12 Meterware, bei Bestellung Lдnge angeben
InternBDB: 12x1,5 /2391
InternKon: 883 758 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 514 781 98 Hose assy. DN 20x4310 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20x4310
InternBDB: DOS 25 /DOS 25-45
InternKon: 883 758 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 372 627 99 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: QS 25 /2353
InternKon: 883 758 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 855 98 Clamp 15
EnglischBem:
DeutschBem:
DeutschDesc: Schelle
InternBDB: RSGU 1100 25/15
InternKon: 883 758 40 / 19
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 000 99 Clamp 7
EnglischBem:
DeutschBem:
DeutschDesc: Schelle
InternBDB: CS 4/25
InternKon: 883 758 40 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 001 99 Plate 7
EnglischBem:
DeutschBem:
DeutschDesc: Platte
InternBDB: DS 4
InternKon: 883 758 40 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 579 99 Bolt 14
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M10x60 /931
InternKon: 883 758 40 / 18
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 804 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x30 /933
InternKon: 883 758 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 600 99 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 12 /985
InternKon: 883 758 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 373 588 99 Union 34
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: GE 6-PL / 1/8 NPT
InternKon: 883 758 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 372 456 99 Union 34
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: DS 6 /2353
InternKon: 883 758 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 514 761 98 Reducing union 1
EnglischBem:
DeutschBem:
DeutschDesc: Reduzierverschraubung
InternBDB: Red 20/12-PS
InternKon: 883 758 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 373 692 99 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: GR 25/20-PS
InternKon: 883 758 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 576 160 40 Plastic pipe Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kunststoffschlauchleitung Meterware, bei Bestellung Lдnge angebe
InternBDB: 8,4x2,1 504-36033-3
InternKon: 883 758 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 622 267 40 Pipe Ш 25 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung Ш 25
InternBDB:
InternKon: 883 758 40 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 025 98 Nut 15
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 6 /985
InternKon: 883 758 40 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 654 130 40 Protection cap 34
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe
InternBDB: Lincoln 83272
InternKon: 883 759 40 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC 3000-1 06 169 05.11.1999(G06169) / Lube Distributor SwingRing(485-2320 : 485-2320)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
