Содержание Excavators Mining Komatsu PC 3000-1 06 169 05.11.1999(G06169)

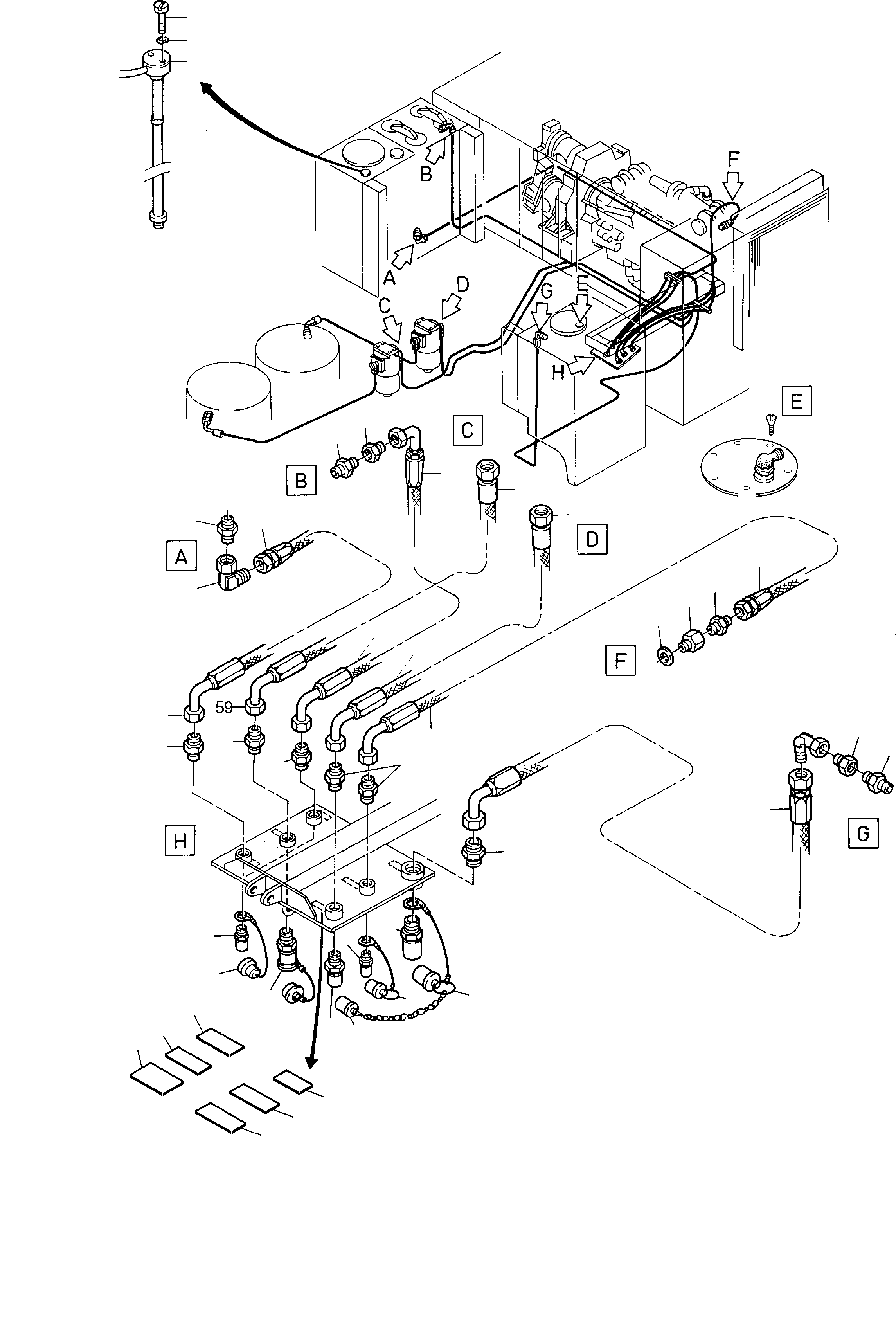

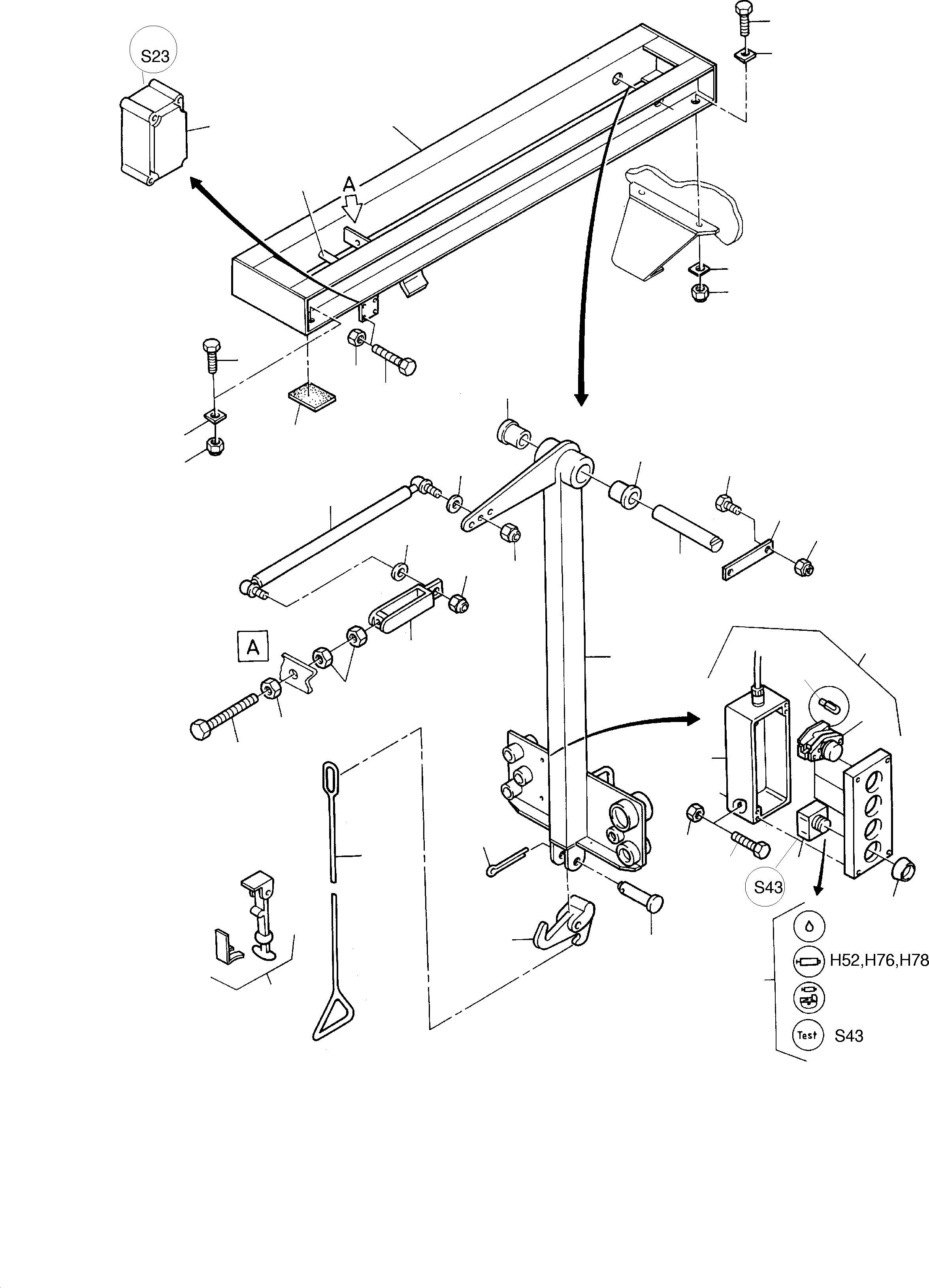

Refueling Equipment with Supporting Beam(485-2300a : 485-2300a)
Номер на схеме Каталожный номер Название Количество Детали
? 873 380 40 Supporting beam 1
EnglischBem:
DeutschBem:
DeutschDesc: Tragarm
InternBDB:
InternKon: 873 376 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 873 385 40 Lifting beam 1
EnglischBem:
DeutschBem:
DeutschDesc: Traverse
InternBDB:
InternKon: 873 376 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 873 390 40 Thrust member 1
EnglischBem:
DeutschBem:
DeutschDesc: Druckstьck
InternBDB:
InternKon: 873 376 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 541 168 40 Draw bar 1
EnglischBem:
DeutschBem:
DeutschDesc: Zugstange
InternBDB:
InternKon: 873 376 40 / 4
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 873 386 40 Latch 1
EnglischBem:
DeutschBem:
DeutschDesc: Klinke
InternBDB:
InternKon: 873 376 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 872 074 40 Axle 1
EnglischBem:
DeutschBem:
DeutschDesc: Achse
InternBDB:
InternKon: 873 376 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 872 073 40 Axle stirrup 1
EnglischBem:
DeutschBem:
DeutschDesc: Achshalter
InternBDB:
InternKon: 873 376 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 462 736 40 Bushing 2
EnglischBem:
DeutschBem:
DeutschDesc: Buchse
InternBDB:
InternKon: 873 376 40 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 551 40 Gas operated positioner 1
EnglischBem:
DeutschBem:
DeutschDesc: Gasfeder
InternBDB: Happich 20-40-400-3/ 3000-600-1000 WG-WG
InternKon: 873 376 40 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 081 474 40 Hood fastener 2
EnglischBem:
DeutschBem:
DeutschDesc: Haubenhalter
InternBDB: GHE 602 0023
InternKon: 873 376 40 / 62
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 541 171 40 Round rod 20x142 1
EnglischBem:
DeutschBem:
DeutschDesc: Rund 20x142
InternBDB:
InternKon: 873 376 40 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 037 98 Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M10 /985
InternKon: 873 376 40 / 53
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 686 98 Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M14 /985
InternKon: 873 376 40 / 56
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 514 445 98 Pin 1
EnglischBem:
DeutschBem:
DeutschDesc: Bolzen
InternBDB: 30 H 11x90x82 /1434
InternKon: 873 376 40 / 15
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 468 99 Washer 2
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: 15 /125
InternKon: 873 376 40 / 58
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 103 99 Cotter pin 1
EnglischBem:
DeutschBem:
DeutschDesc: Splint
InternBDB: 6,3x50 /94
InternKon: 873 376 40 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 634 99 Bolt 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M16x70 /931
InternKon: 873 376 40 / 48
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 639 99 Bolt 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M16x110 /931
InternKon: 873 376 40 / 49
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 601 99 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M16 /985
InternKon: 873 376 40 / 55
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 837 99 Bolt 1
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M16x140 /933
InternKon: 873 376 40 / 50
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 336 99 Nut 3
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M16 /934
InternKon: 873 376 40 / 54
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 360 856 40 Protection cap 1
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe
InternBDB: 6009-12
InternKon: 873 376 40 / 45
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 654 052 40 Switch 1
EnglischBem:
DeutschBem:
DeutschDesc: Nдherungsschalter
InternBDB: IFM ICS 005 /ICE 3040-FPKG
InternKon: 659 887 40 / 7
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 779 40 Bolt 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M10x30 /933
InternKon: 873 376 40 / 51
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 320 817 99 Screw 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M5x20 /84
InternKon: 873 376 40 / 52
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 551 704 40 Vent valve 1
EnglischBem:
DeutschBem:
DeutschDesc: Entlьftungsventil
InternBDB:
InternKon: 897 636 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 341 211 99 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: 18 /434
InternKon: 873 376 40 / 57
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 852 99 Lock washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB: 5 /7980
InternKon: 873 376 40 / 59
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 415 99 Socket 2
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB: L42B-M /3901
InternKon: 873 376 40 / 31
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 007 135 98 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: Voss 28-LM
InternKon: 873 376 40 / 32
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 514 482 98 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: 28/22-PL
InternKon: 873 376 40 / 60
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 324 571 40 Adapter 1
EnglischBem:
DeutschBem:
DeutschDesc: Adapter
InternBDB: Cummins 196 155
InternKon: 873 376 40 / 46
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 324 572 40 Disc 1
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB: Cummins 679 46
InternKon: 873 376 40 / 47
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 372 476 99 Union 6
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: GE22-PL 3/4 NPT
InternKon: 873 376 40 / 33
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 372 178 99 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: DDL 42 /2353
InternKon: 873 376 40 / 34
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 372 175 99 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: DDL 22 /2353
InternKon: 873 376 40 / 35
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 370 306 99 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: EL 22 /2353
InternKon: 873 376 40 / 36
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 341 710 40 Receiver (pinion lubrication) 1
EnglischBem:
DeutschBem:
DeutschDesc: Receiver (Ritzelschmierung)
InternBDB: Wiggins OSP 2
InternKon: 873 376 40 / 41
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 341 711 40 Receiver (central lubrication) 1
EnglischBem:
DeutschBem:
DeutschDesc: Receiver (Zentralschmierung)
InternBDB: 6000 B 12
InternKon: 873 376 40 / 61
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 641 463 40 Labels (pinion lubrication) 1
EnglischBem:
DeutschBem:
DeutschDesc: Schild (Ritzelschmierung)
InternBDB:
InternKon: 873 376 40 / 20
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 641 462 40 Labels (central lubrication) 1
EnglischBem:
DeutschBem:
DeutschDesc: Schild (Zentralschmierung)
InternBDB:
InternKon: 873 376 40 / 22
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 270 861 40 Receiver (hydr. oil) 2
EnglischBem:
DeutschBem:
DeutschDesc: Receiver (Hydraulikцl)
InternBDB: Wiggins 6005 A12
InternKon: 873 376 40 / 42
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 270 862 40 Cap 2
EnglischBem:
DeutschBem:
DeutschDesc: Kappe
InternBDB: 6008-12
InternKon: 873 376 40 / 43
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 873 394 40 Moulding material 80x80 1
EnglischBem:
DeutschBem:
DeutschDesc: Zellkautschuk 80x80
InternBDB:
InternKon: 873 376 40 / 30
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 905 40 Receiver (engine oil) 1
EnglischBem:
DeutschBem:
DeutschDesc: Receiver (Motorцl)
InternBDB:
InternKon: 873 376 40 / 39
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 324 437 40 Cap 1
EnglischBem:
DeutschBem:
DeutschDesc: Kappe
InternBDB: OC 12-E
InternKon: 873 376 40 / 40
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 904 40 Receiver (fuel) 1
EnglischBem:
DeutschBem:
DeutschDesc: Receiver (Kraftstoff)
InternBDB:
InternKon: 873 376 40 / 37
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 324 436 40 Cap 1
EnglischBem:
DeutschBem:
DeutschDesc: Kappe
InternBDB: ZC-20 EP
InternKon: 873 376 40 / 38
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 897 636 40 Filler cap, incl. fig-nos: 28 1
EnglischBem:
DeutschBem:
DeutschDesc: TankverschluЯ, einschl. Bild-Nr. 28
InternBDB:
InternKon: 873 376 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 161 40 Float switch 1
EnglischBem:
DeutschBem:
DeutschDesc: Schwimmerschalter
InternBDB:
InternKon: 873 376 40 / 44
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 659 887 40 Electr. parts, fig-nos. 25,64-72 1
EnglischBem:
DeutschBem:
DeutschDesc: Elektroteile, Bild-Nr. 25,64-72
InternBDB:
InternKon: 873 376 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 609 98 Hose assy. DN 50x8000 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 50x8000
InternBDB: DOL 42 /DOL 42-90
InternKon: 873 376 40 / 24
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 514 741 98 Hose assy. DN 20x3410 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20x3410
InternBDB: DOL 22 /DOL 22-90
InternKon: 873 376 40 / 25
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 514 742 98 Hose assy. DN 20x7650 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20x7650
InternBDB: DOL 22 /DOL 22-90
InternKon: 873 376 40 / 26
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 514 743 98 Hose assy. DN 20x6050 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20x6050
InternBDB: DOL 22 /DOL 22-90
InternKon: 873 376 40 / 27
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 514 744 98 Hose assy. DN 20x9400 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20x9400
InternBDB: DOL 22 /DOL 22-90
InternKon: 873 376 40 / 28
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 514 745 98 Hose assy. DN 20x8850 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20x8850
InternBDB: DOL 22 /DOL 22-90
InternKon: 873 376 40 / 29
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 937 40 Labels (hydr. oil) 1
EnglischBem:
DeutschBem:
DeutschDesc: Schild (Hydraulikцl)
InternBDB:
InternKon: 873 376 40 / 21
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 463 775 40 Labels (fuel) 1
EnglischBem:
DeutschBem:
DeutschDesc: Schild (Kraftstoff)
InternBDB:
InternKon: 873 376 40 / 18
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 936 40 Labels (engine oil) 1
EnglischBem:
DeutschBem:
DeutschDesc: Schild (Motorцl)
InternBDB:
InternKon: 873 376 40 / 19
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 482 421 40 Labels 1
EnglischBem:
DeutschBem:
DeutschDesc: Schild
InternBDB:
InternKon: 873 376 40 / 23
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 321 012 99 Screw 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: 5x40 /84
InternKon: 659 887 40 / 8
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 079 99 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 5 /934
InternKon: 659 887 40 / 9
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 891 027 40 Graphical symbol 1
EnglischBem:
DeutschBem:
DeutschDesc: Bildzeichen
InternBDB:
InternKon: 659 887 40 / 10
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 320 932 99 Screw 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M4x20 /84
InternKon: 659 887 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 332 442 99 Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB: M 4 /934
InternKon: 659 887 40 / 3
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 677 40 Press button adapter red 1
EnglischBem:
DeutschBem:
DeutschDesc: Drucktastervorsatz rot
InternBDB: Lumitas 040 122
InternKon: 659 887 40 / 5
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 255 328 40 Circuit element 1
EnglischBem:
DeutschBem:
DeutschDesc: Schaltelement
InternBDB: 04.910.50
InternKon: 659 887 40 / 6
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 577 40 Housing, empty 1
EnglischBem:
DeutschBem:
DeutschDesc: Leergehдuse
InternBDB: Bopla A 115
InternKon: 659 887 40 / 1
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 675 40 Indicator light 3
EnglischBem:
DeutschBem:
DeutschDesc: Meldeleuchte
InternBDB: Lumitas 704.0002
InternKon: 659 887 40 / 2
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 382 99 Bulb 3
EnglischBem:
DeutschBem:
DeutschDesc: Glьhlampe
InternBDB: BA 9 S / 24 Volt 2 Watt
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC 3000-1 06 169 05.11.1999(G06169) / Refueling Equipment with Supporting Beam(485-2300a : 485-2300a)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC 3000-1 06 169 05.11.1999(G06169) / Refueling Equipment with Supporting Beam(485-2300a : 485-2300a)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
