Содержание Excavators Mining Komatsu H185E S/N 06099(g06099)

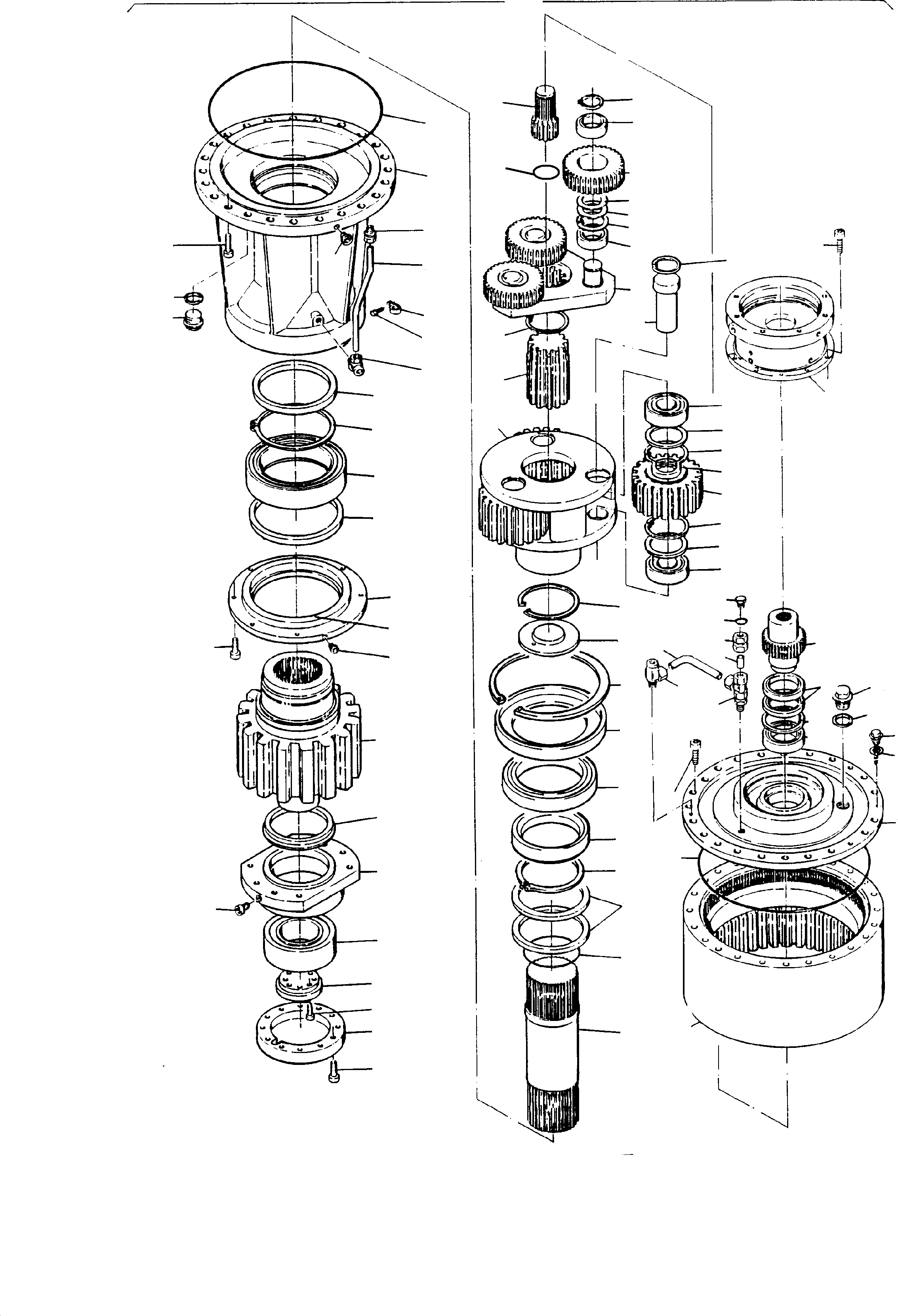

Slew Gear(090-0913 : 090-0913)
Наименование Страница Код страницы
Disk Brake 090-0750 090-0750

Номер на схеме Каталожный номер Название Количество Детали
? 576 321 40 Slew gear assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Schwenkgetriebe kpl.
InternBDB: L & S GFB 174E 1006 AT-Nr. 710 001 73
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 354 73 Ring gear 1
EnglischBem:
DeutschBem:
DeutschDesc: Hohlrad
InternBDB: 1/0334/9231/1
InternKon: 6/6123/1006/0 / 02
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 712 73 Axle tube 1
EnglischBem:
DeutschBem:
DeutschDesc: Tragrohr
InternBDB: 1/0020/9366/0
InternKon: 6/6123/1006/0 / 03
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 237 73 Sun gear shaft 1
EnglischBem:
DeutschBem:
DeutschDesc: Sonnenradwelle
InternBDB: 2/0252/9250/1
InternKon: 6/6123/1006/0 / 04
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 806 294 73 Shim ring 1
EnglischBem:
DeutschBem:
DeutschDesc: PaЯscheibe
InternBDB: 4/0408/9481/2
InternKon: 6/6123/1006/0 / 16
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 356 73 Output shaft 1
EnglischBem:
DeutschBem:
DeutschDesc: Abtriebswelle
InternBDB: 1/0252/9251/0
InternKon: 6/6123/1006/0 / 06
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 713 73 Planetary carrier 1
EnglischBem:
DeutschBem:
DeutschDesc: Planetensteg
InternBDB: 0/0384/9994/1
InternKon: 6/6123/1006/0 / 08
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 238 73 Planetary shaft 3
EnglischBem:
DeutschBem:
DeutschDesc: Planetenbolzen
InternBDB: 3/0220/9385/0
InternKon: 6/6123/1006/0 / 09
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 241 73 Planetary 3
EnglischBem:
DeutschBem:
DeutschDesc: Planetenrad
InternBDB: 2/0305/9898/0
InternKon: 6/6123/1006/0 / 11
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 714 73 Intermediate ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Zwischenring
InternBDB: 4/0400/9758/0
InternKon: 6/6123/1006/0 / 12
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 249 73 Sealing cover 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtungsdeckel
InternBDB: 3/0420/9015/1
InternKon: 6/6123/1006/0 / 13
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 357 73 Drive shaft 1
EnglischBem:
DeutschBem:
DeutschDesc: Antriebswelle
InternBDB: 2/0252/9253/1
InternKon: 6/6123/1006/0 / 14
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 243 73 Spacer 1
EnglischBem:
DeutschBem:
DeutschDesc: Anschlagscheibe
InternBDB: 4/0401/9377/0 LF 938 281
InternKon: 6/6123/1006/0 / 17
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 751 98 Roller bearing 6
EnglischBem:
DeutschBem:
DeutschDesc: Rollenlager
InternBDB: RSL 18 2315
InternKon: 6/6123/1006/0 / 19
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 244 73 Ball bearing 1
EnglischBem:
DeutschBem:
DeutschDesc: Kugellager
InternBDB: 61 952 /625 LF 410 469
InternKon: 6/6123/1006/0 / 20
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 745 98 Roller bearing 1
EnglischBem:
DeutschBem:
DeutschDesc: Rollenlager
InternBDB: 23 952 C3/ 635
InternKon: 6/6123/1006/0 / 21
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 244 98 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB: 205x4
InternKon: 6/6123/1006/0 / 22
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 252 73 V-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: V-Ring
InternBDB: V 220 A LF 463 413
InternKon: 6/6123/1006/0 / 24
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 245 98 Shaft seal 2
EnglischBem:
DeutschBem:
DeutschDesc: Wellendichtring
InternBDB: 240x280x16 B2
InternKon: 6/6123/1006/0 / 25
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 749 98 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB: 570x5
InternKon: 6/6123/1006/0 / 26
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 747 98 Shaft seal 1
EnglischBem:
DeutschBem:
DeutschDesc: Wellendichtring
InternBDB: 300x335x18 B2
InternKon: 6/6123/1006/0 / 28
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 574 99 Circlip 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsring
InternBDB: 120x4 /471
InternKon: 6/6123/1006/0 / 29
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 666 99 Circlip 3
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsring
InternBDB: 85x3 /472
InternKon: 6/6123/1006/0 / 30
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 679 99 Circlip 6
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsring
InternBDB: 145x4 /472
InternKon: 6/6123/1006/0 / 32
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 717 99 Circlip 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsring
InternBDB: 205x5 /472
InternKon: 6/6123/1006/0 / 35
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 239 73 Stop washer 6
EnglischBem:
DeutschBem:
DeutschDesc: Anlaufscheibe
InternBDB: F 92 069 LF 462 525
InternKon: 6/6123/1006/0 / 37
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 313 126 99 Plug 3
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB: M48x2 /910
InternKon: 6/6123/1006/0 / 38
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 339 967 99 Seal ring 3
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring
InternBDB: 48x55x2 /7603
InternKon: 6/6123/1006/0 / 39
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 247 73 Plug 3
EnglischBem:
DeutschBem:
DeutschDesc: Stopfen
InternBDB: GPN 710 R 1/4 " LF 469 001
InternKon: 6/6123/1006/0 / 41
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 313 267 99 Plug 4
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB: M22x1,5 /910
InternKon: 6/6123/1006/0 / 47
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 339 907 99 Seal ring 4
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring
InternBDB: 22x27 /7603
InternKon: 6/6123/1006/0 / 48
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 187 99 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M16x45 /912
InternKon: 6/6123/1006/0 / 51
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 240 73 Intermediate ring 3
EnglischBem:
DeutschBem:
DeutschDesc: Zwischenring
InternBDB: 4/0406/9538/0
InternKon: 6/6123/1006/0 / 52
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 251 73 Output pinion 1
EnglischBem:
DeutschBem:
DeutschDesc: Abtriebsritzel
InternBDB: 1/0252/9246/1
InternKon: 6/6123/1006/0 / 55
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 254 73 Retainer 1
EnglischBem:
DeutschBem:
DeutschDesc: Haltescheibe
InternBDB: 4/0408/9764/0
InternKon: 6/6123/1006/0 / 56
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 188 99 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M16x50 /912
InternKon: 6/6123/1006/0 / 57
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 715 73 Intermediate ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Zwischenring
InternBDB: 4/0401/9415/0
InternKon: 6/6123/1006/0 / 60
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 544 98 Shaft seal 1
EnglischBem:
DeutschBem:
DeutschDesc: Wellendichtring
InternBDB: 250x280x15 B2
InternKon: 6/6123/1006/0 / 61
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 746 98 Roller bearing 1
EnglischBem:
DeutschBem:
DeutschDesc: Rollenlager
InternBDB: 23 228 C3 W33 /635
InternKon: 6/6123/1006/0 / 62
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 597 99 Circlip 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsring
InternBDB: 260x5 /471
InternKon: 6/6123/1006/0 / 63
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 678 99 Circlip 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsring
InternBDB: 140x4 /472
InternKon: 6/6123/1006/0 / 64
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 358 73 Planetary carrier 1
EnglischBem:
DeutschBem:
DeutschDesc: Planetensteg
InternBDB: 1/0384/9863/2
InternKon: 6/6123/1006/0 / 89
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 350 73 Planetary 3
EnglischBem:
DeutschBem:
DeutschDesc: Planetenrad
InternBDB: 2/0303/9178/0
InternKon: 6/6123/1006/0 / 90
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 752 98 Roller bearing 6
EnglischBem:
DeutschBem:
DeutschDesc: Rollenlager
InternBDB: SL 18 2212
InternKon: 6/6123/1006/0 / 91
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 501 718 98 Shim ring 3
EnglischBem:
DeutschBem:
DeutschDesc: PaЯscheibe
InternBDB: 60x75x1 /988
InternKon: 6/6123/1006/0 / 93
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 484 99 Supporting disk 3
EnglischBem:
DeutschBem:
DeutschDesc: Stьtzscheibe
InternBDB: 60x75x3 /988
InternKon: 6/6123/1006/0 / 94
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 744 98 Circlip 3
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsring
InternBDB: 60x3 /471
InternKon: 6/6123/1006/0 / 95
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 672 99 Circlip 3
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsring
InternBDB: 110x4 /472
InternKon: 6/6123/1006/0 / 96
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 359 73 Intermediate flange 1
EnglischBem:
DeutschBem:
DeutschDesc: Zwischenflansch
InternBDB: 1/0469/9224/1
InternKon: 6/6123/1006/0 / 100
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 158 99 Bolt 12
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x40 /912
InternKon: 6/6123/1006/0 / 119
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 748 98 O-ring 2
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB: 595x4
InternKon: 6/6123/1006/0 / 124
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 806 219 73 Dipstick 1
EnglischBem:
DeutschBem:
DeutschDesc: Цlpeilstab
InternBDB: 4/0950/9103/0
InternKon: 6/6123/1006/0 / 132
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 339 907 99 Seal ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring
InternBDB: A22x27 /7603
InternKon: 6/6123/1006/0 / 134
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 360 518 99 Ball bearing 1
EnglischBem:
DeutschBem:
DeutschDesc: Kugellager
InternBDB: 6018 /625
InternKon: 6/6123/1006/0 / 156
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 360 73 Sun gear shaft 1
EnglischBem:
DeutschBem:
DeutschDesc: Sonnenradwelle
InternBDB: 3/0252/9261/0
InternKon: 6/6123/1006/0 / 158
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 595 99 Circlip 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsring
InternBDB: 250x5 /471
InternKon: 6/6123/1006/0 / 159
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 243 98 Circlip 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsring
InternBDB: 520x8 /472
InternKon: 6/6123/1006/0 / 160
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 255 73 Bearing cap 1
EnglischBem:
DeutschBem:
DeutschDesc: Lagerdeckel
InternBDB: 2/0401/9366/0
InternKon: 6/6123/1006/0 / 162
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 436 99 Bolt 12
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x45 /912
InternKon: 6/6123/1006/0 / 167
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 156 99 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M12x30 /912
InternKon: 6/6123/1006/0 / 168
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 967 164 Shaft seal 2
EnglischBem:
DeutschBem:
DeutschDesc: Wellendichtring
InternBDB: 110x140x13 B2
InternKon: 6/6123/1006/0 / 169
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 253 73 Hub 1
EnglischBem:
DeutschBem:
DeutschDesc: Nabe
InternBDB: 1/0404/9081/1
InternKon: 6/6123/1006/0 / 185
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 370 312 99 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: GE 10 LR
InternKon: 6/6123/1006/0 / 202
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 894 98 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: DSVW 10 LR
InternKon: 6/6123/1006/0 / 203
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 215 005 99 Pipe Ш 10 Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung Ш 10 Meterware, bei Bestellung Lдnge angeben
InternBDB: 10x1,5 /2391
InternKon: 6/6123/1006/0 / 204
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 248 73 Pipe clamp 2
EnglischBem:
DeutschBem:
DeutschDesc: Rohrschelle
InternBDB: 13 LF 436 183
InternKon: 6/6123/1006/0 / 205
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 646 99 Bolt 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB: M6x16 /933
InternKon: 6/6123/1006/0 / 206
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 250 73 Valve 1
EnglischBem:
DeutschBem:
DeutschDesc: Ventil
InternBDB: LF 434 148
InternKon: 6/6123/1006/0 / 207
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 372 035 99 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: EVL 18-PLR
InternKon: 6/6123/1006/0 / 208
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 372 834 99 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: GAI 18-PLR
InternKon: 6/6123/1006/0 / 209
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 007 142 98 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB: DSVW 18-PLR
InternKon: 6/6123/1006/0 / 210
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 215 812 99 Pipe Ш 18 Bulk ware, state length required 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung Ш 18 Meterware, bei Bestellung Lдnge angeben
InternBDB: 18x1,5
InternKon: 6/6123/1006/0 / 211
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 215 812 99 Pipe Ш 18 Bulk ware, state length required 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung Ш 18 Meterware, bei Bestellung Lдnge angeben
InternBDB: 18x1,5
InternKon: 6/6123/1006/0 / 212
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 716 73 Planetary carrier assy. consist. of fig-nos: 08-11,19,30,32,35,37,52 1
EnglischBem:
DeutschBem:
DeutschDesc: Planetentrдger kpl. best. aus Bild-Nr. 08-11,19,30,32,35,37,52
InternBDB: E-ST
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 757 269 73 Planetary carrier assy. consist. of fig-nos: 29,89-91,93-96 1
EnglischBem:
DeutschBem:
DeutschDesc: Planetentrдger kpl. best. aus Bild-Nr. 29,89-91,93-96
InternBDB: LF 608 077
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / H185E S/N 06099(g06099) / Slew Gear(090-0913 : 090-0913)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
