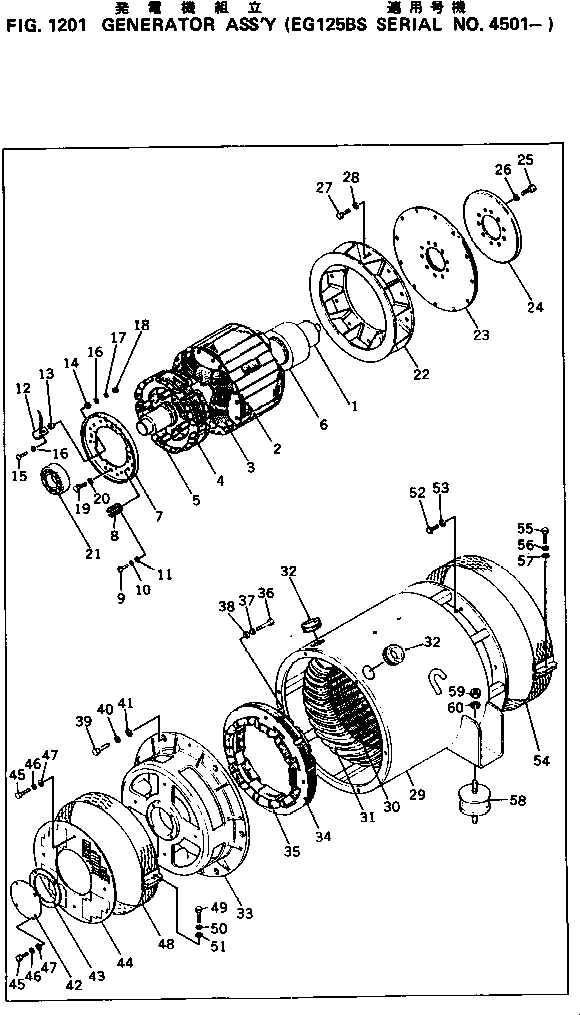

| Номер на схеме | Каталожный номер | Название | Количество | Детали | |||
|---|---|---|---|---|---|---|---|
| ? | DY81310-40100 | FIELD ASS'Y | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | ☆ | • SHAFT | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | ☆ | • CORE,FIELD | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | ☆ | • COIL,FIELD | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | ☆ | • CORE,ARMATURE, EXCITER | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | ☆ | • COIL,ARMATURE, EXCITER | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | ☆ | • COUPLING,HUB | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY81010-25003 | RECTIFIER ASS'Y | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | ☆ | • PLATE,RECTIFIER | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | ☆ | • RECTIFIER,PT 3010, RE | 2 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | ☆ | • SCREW | 4 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | ☆ | • WASHER,SPRING | 4 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | ☆ | • WASHER | 4 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | ☆ | • ABSORBER,SURGE | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | ☆ | • WASHER,INSULATOR | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | ☆ | • WASHER,INSULATOR | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | ☆ | • SCREW | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | ☆ | • WASHER | 2 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | ☆ | • WASHER,SPRING | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | ☆ | • NUT | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY00101-06000 | BOLT | 4 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY00400-10000 | WASHER,SPRING | 4 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY00702-06310 | BEARING,6310SR | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY81310-70003 | FAN | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY81316-11004 | DISK,COUPLING | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY81310-15003 | PLATE,BALANCE | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY00121-12035 | BOLT | 10 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY00426-12000 | WASHER,SPRING | 10 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY00121-10030 | BOLT | 12 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY00425-10000 | WASHER,SPRING | 12 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY81313-40013 | STATOR ASS'Y | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | ☆ | • FRAME,GENERATOR | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | ☆ | • CORE,ARMATURE | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | ☆ | • COIL,ARMATURE | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY81313-67014 | • COIL,EXCITING | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY08013-58304 | GROMMET | 2 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY81313-15002 | BRACKET,END | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY81013-50013 | FIELD ASS'Y,EXCITER | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | ☆ | • CORE,EXCITER | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | ☆ | • COIL,EXCITER | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY00121-10060 | BOLT | 4 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY00426-10000 | WASHER,SPRING | 4 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY00416-10000 | WASHER | 4 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY00101-12035 | BOLT | 6 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY00400-12000 | WASHER,SPRING | 6 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY00416-12000 | WASHER | 6 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY81013-10004 | COVER,BEARING | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY81313-12004 | GASKET,BEARING | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY81013-31003 | COVER,END BRACKET | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY00101-06012 | BOLT | 4 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY00400-06000 | WASHER,SPRING | 8 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY00416-06000 | WASHER | 8 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY81013-33003 | COVER,END BRACKET | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY00101-06030 | BOLT | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY00400-06000 | WASHER,SPRING | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY00416-06000 | WASHER | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY00121-10030 | BOLT | 12 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY00425-10000 | WASHER,SPRING | 12 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY81313-32003 | COVER,FAN | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY00101-06030 | BOLT | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY00400-06000 | WASHER,SPRING | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY00416-06000 | WASHER | 1 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY06050-00063 | RUBBER,SUSPENSION | 2 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY00300-16000 | NUT | 4 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
|||
| ? | DY00400-16000 | WASHER,SPRING | 4 | SN: 4501- KIT-FLAG: _- SERIALNO: 4501- |
