Содержание Bulldozers Komatsu D375A-5D S/N 17743-UP (-50cent. Spec.)(d375a-7c)
TRANSMISSION VALVE COVER(150390 : F2320-64A1)
Номер на схеме Каталожный номер Название Количество Детали
? (195-15-51075) TRANSMISSION ASS'Y,(B) 1
SN: (108926)-
KIT-FLAG: _-
SERIALNO: (108926)-
? (195-15-51074) TRANSMISSION ASS'Y,(B) 1
SN: (108912)-(108925)
KIT-FLAG: _-
SERIALNO: (108912)-(108925)
? (195-15-51073) TRANSMISSION ASS'Y,(B) 1
SN: (107988)-(108911)
KIT-FLAG: _-
SERIALNO: (107988)-(108911)
? (195-15-51072) TRANSMISSION ASS'Y,(B) 1
SN: 17743-(107987)
KIT-FLAG: _-
SERIALNO: 17743-(107987)
? THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2320-51A0 TO F2320-64A1.
SERIALNO:
? 195-15-55550 • COVER 1
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 17M-15-25530 • COVER 1
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 154-15-45540 • GASKET (K4) 1
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 01124-51025 • STUD 4
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 01643-31032 • WASHER 4
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 01580-11008 • NUT 4
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 145-15-45250 • SLEEVE 1
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 07000-73028 • O-RING (K4) 2
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 144-15-25530 • PLUG 2
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 07002-43634 • O-RING (K4) 2
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 17M-15-25910 • COVER 1
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 17M-15-25840 • GASKET (K4) 1
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 01010-80830 • BOLT 2
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 01643-30823 • WASHER 2
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 144-15-25560 • LEVER 1
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 195-15-55630 • LEVER 1
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 125-15-11440 • LEVER 1
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 144-15-25691 • PIN 1
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 144-15-29121 • BEARING 2
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 175-15-49120 • SEAL,OIL,(B) (K4) 2
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 06120-02016 • BEARING,SEAL 4
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 144-15-25570 • WASHER 3
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 175-15-45570 • WASHER 2
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 04064-01812 • RING 2
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 125-15-11530 • BOLT 2
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 04059-01010 • WIRE 2
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 175-15-45660 • WASHER 2
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 175-15-45650 • BOLT 1
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 144-15-25670 • BUSHING 1
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 07000-72008 • O-RING (K4) 1
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 01580-01008 • NUT 1
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 01643-31032 • WASHER 1
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 195-15-55710 • SPRING 1
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 144-15-25592 • BOLT 1
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 01641-01016 • WASHER 1
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 04050-02018 • PIN 1
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 144-15-25820 • PLATE 1
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 01643-31445 • WASHER 1
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 195-15-55650 • SHAFT 2
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 17M-15-25520 • GASKET (K4) 1
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 195-43-45521 • LEVER 1
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 195-43-45220 • LEVER 1
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 01010-80830 • BOLT 2
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 01643-30823 • WASHER 2
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-
? 04010-00516 • KEY 2
SN: 17743-
KIT-FLAG: _-
SERIALNO: 17743-

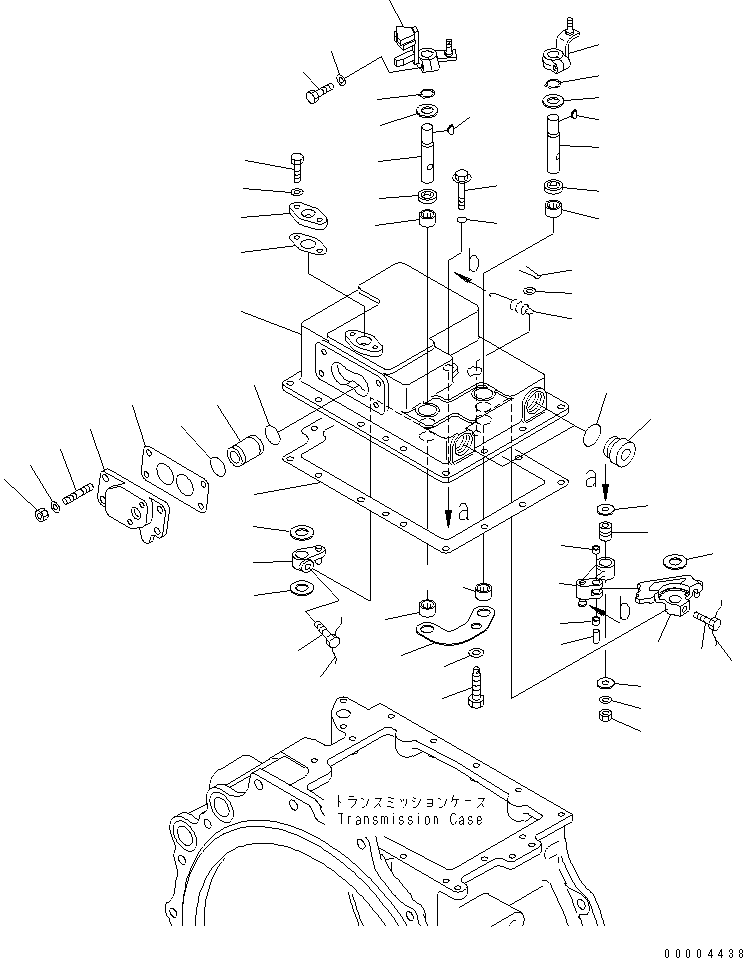

Bulldozers Komatsu / D375A-5D S/N 17743-UP (-50cent. Spec.)(d375a-7c) / TRANSMISSION VALVE COVER(150390 : F2320-64A1)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
