Содержание Bulldozers Komatsu D375A-5 S/N 18001-UP(d375a-5c)

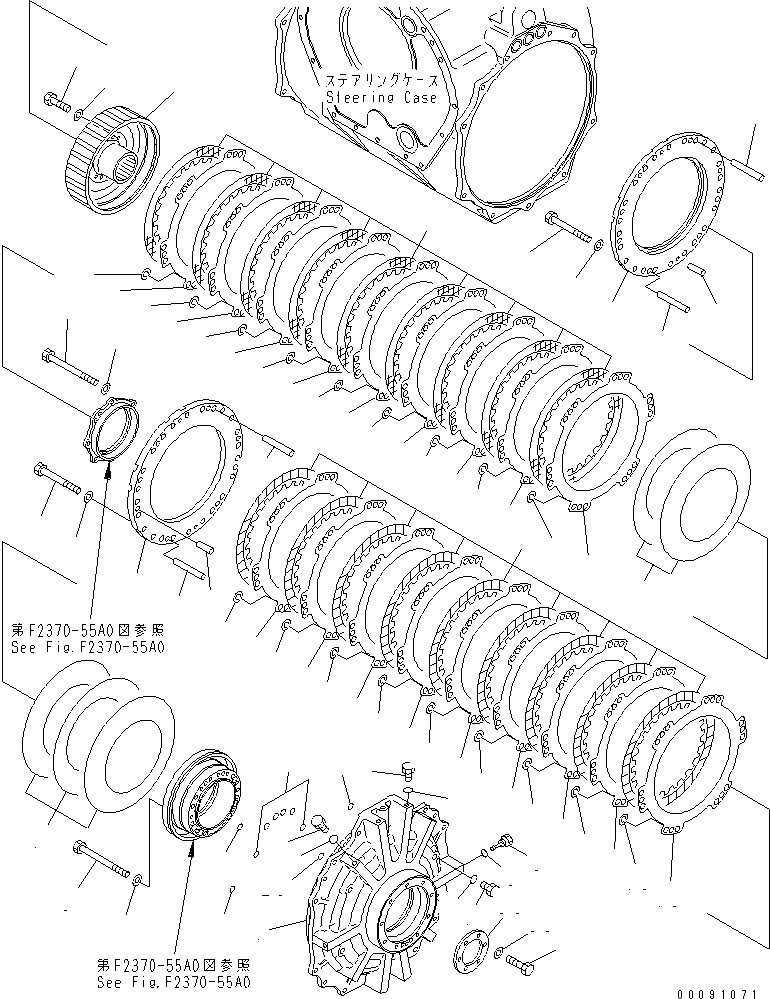

STEERING (4/8) ? STEERING CLUTCH AND BRAKE (1/2)(150430 : F2370-54A0A)
Номер на схеме Каталожный номер Название Количество Детали
? SERIAL NO. IN ( ) INDICATES STEERING SERIAL NO.
SERIALNO:
? (195-22-71002) STEERING ASS'Y 1
SN: (153896)-
KIT-FLAG: _-
SERIALNO: (153896)-
? THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2370-51A0 TO F2370-58A0.
SERIALNO:
? 195-22-00206 • CLUTCH ASS'Y 2
SN: (153896)-
KIT-FLAG: _-
SERIALNO: (153896)-
? THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2370-54C0A AND F2370-55C0 .
SERIALNO:
? 195-22-83110 • • CASE 2
SN: (153896)-
KIT-FLAG: _-
SERIALNO: (153896)-
? 07040-12012 • • PLUG 5
SN: (153896)-
KIT-FLAG: _-
SERIALNO: (153896)-
? 07040-12012 • • PLUG 2
SN: (153896)-(154191)
KIT-FLAG: _-
SERIALNO: (153896)-(154191)
? 07040-12012 • • PLUG 4
SN: (153896)-
KIT-FLAG: _-
SERIALNO: (153896)-
? 195-22-73560 • • PLUG 1
SN: (153896)-
KIT-FLAG: _-
SERIALNO: (153896)-
? 07002-62034 • • O-RING 10
SN: (154192)-
KIT-FLAG: _-
SERIALNO: (154192)-
? 07002-62034 • • O-RING 12
SN: (153896)-(154191)
KIT-FLAG: _-
SERIALNO: (153896)-(154191)
? 195-22-13143 • • SPRING ASS'Y 1
SN: 18001-
KIT-FLAG: _-
SERIALNO: 18001-
? ☆ • • • SPRING 3
SN: 18001-
KIT-FLAG: _-
SERIALNO: 18001-
? 07000-72018 • • O-RING 6
SN: 18001-
KIT-FLAG: _-
SERIALNO: 18001-
? 01011-81235 • • BOLT 12
SN: 18001-
KIT-FLAG: _-
SERIALNO: 18001-
? 01643-31232 • • WASHER 12
SN: 18001-
KIT-FLAG: _-
SERIALNO: 18001-
? 195-22-13160 • • PIN 12
SN: 18001-
KIT-FLAG: _-
SERIALNO: 18001-
? 195-22-13170 • • PIN 6
SN: 18001-
KIT-FLAG: _-
SERIALNO: 18001-
? 195-22-13370 • • PLATE 9
SN: 18001-
KIT-FLAG: _-
SERIALNO: 18001-
? 195-22-73340 • • DISC 9
SN: 18001-
KIT-FLAG: _-
SERIALNO: 18001-
? 195-15-12880 • • SPRING 54
SN: 18001-
KIT-FLAG: _-
SERIALNO: 18001-
? 195-22-13182 • • STOPPER 1
SN: 18001-
KIT-FLAG: _-
SERIALNO: 18001-
? 04020-01228 • • PIN,DOWEL 2
SN: 18001-
KIT-FLAG: _-
SERIALNO: 18001-
? 01011-61610 • • BOLT 12
SN: 18001-
KIT-FLAG: _-
SERIALNO: 18001-
? 01643-31645 • • WASHER 12
SN: 18001-
KIT-FLAG: _-
SERIALNO: 18001-
? 07000-72018 • • O-RING 6
SN: 18001-
KIT-FLAG: _-
SERIALNO: 18001-
? 195-22-13550 • • SPRING ASS'Y 1
SN: (153581)-
KIT-FLAG: _-
SERIALNO: (153581)-
? 01011-81240 • • BOLT 8
SN: 18001-
KIT-FLAG: _-
SERIALNO: 18001-
? 01643-31232 • • WASHER 8
SN: 18001-
KIT-FLAG: _-
SERIALNO: 18001-
? 195-22-15120 • • HUB 1
SN: 18001-
KIT-FLAG: _-
SERIALNO: 18001-
? 01010-81035 • • BOLT 8
SN: 18001-
KIT-FLAG: _-
SERIALNO: 18001-
? 01643-31032 • • WASHER 8
SN: 18001-
KIT-FLAG: _-
SERIALNO: 18001-
? 195-22-15150 • • PIN 12
SN: 18001-
KIT-FLAG: _-
SERIALNO: 18001-
? 195-22-15140 • • PIN 6
SN: 18001-
KIT-FLAG: _-
SERIALNO: 18001-
? 195-22-13370 • • PLATE 9
SN: 18001-
KIT-FLAG: _-
SERIALNO: 18001-
? 195-22-13441 • • DISC 9
SN: 18001-
KIT-FLAG: _-
SERIALNO: 18001-
? 195-15-12880 • • SPRING 54
SN: 18001-
KIT-FLAG: _-
SERIALNO: 18001-
? 195-22-15130 • • STOPPER 1
SN: 18001-
KIT-FLAG: _-
SERIALNO: 18001-
? 04020-01228 • • PIN,DOWEL 2
SN: 18001-
KIT-FLAG: _-
SERIALNO: 18001-
? 01011-61615 • • BOLT 12
SN: 18001-
KIT-FLAG: _-
SERIALNO: 18001-
? 01643-31645 • • WASHER 12
SN: 18001-
KIT-FLAG: _-
SERIALNO: 18001-
? 195-22-13230 • • PLATE 1
SN: 18001-
KIT-FLAG: _-
SERIALNO: 18001-
? 01010-81270 • • BOLT 6
SN: 18001-
KIT-FLAG: _-
SERIALNO: 18001-
? 01643-31232 • • WASHER 6
SN: 18001-
KIT-FLAG: _-
SERIALNO: 18001-

Bulldozers Komatsu / D375A-5 S/N 18001-UP(d375a-5c) / STEERING (4/8) ? STEERING CLUTCH AND BRAKE (1/2)(150430 : F2370-54A0A)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
