Содержание Bulldozers Komatsu D475A-3 S/N 10601-UP (Shoe Slipping Control Spec.)(d475a-0c)

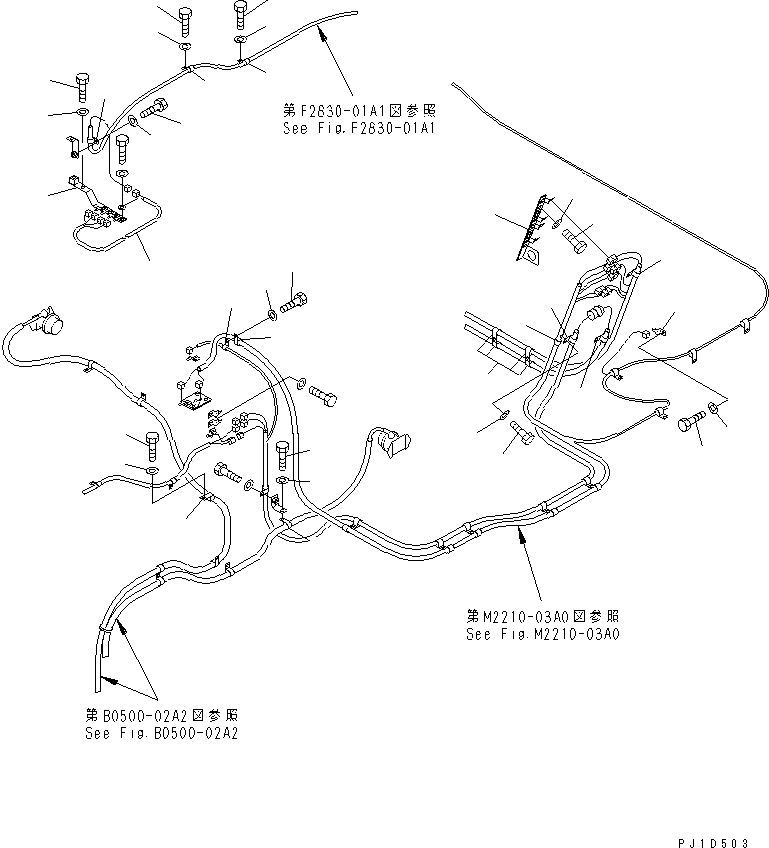

FENDER WIRING (FOR DUAL TILT PITCH DOZER ? HEAVY DUTY TYPE)(#10706-)(120020 : E0200-03A6)
Номер на схеме Каталожный номер Название Количество Детали
? 198-06-58860 BRACKET 1
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 01010-81225 BOLT 2
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 01643-31232 WASHER 2
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 04434-52512 CLIP 1
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 01010-81225 BOLT 5
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 01643-31232 WASHER 5
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 04434-53412 CLIP 7
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 08193-31012 CLIP 1
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 01010-81225 BOLT 1
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 01643-31232 WASHER 1
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 04434-52512 CLIP 1
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 01010-81225 BOLT 1
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 01643-31232 WASHER 1
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 01010-81225 BOLT 3
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 01643-31232 WASHER 3
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 04434-51712 CLIP 3
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 04434-52512 CLIP 1
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 01010-81225 BOLT 1
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 01643-31232 WASHER 1
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 209-68-19140 CLIP 1
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 04434-52712 CLIP 1
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 01010-81225 BOLT 1
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 01643-31232 WASHER 1
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 198-06-58240 WIRING HARNESS 1
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 198-06-58870 BRACKET 1
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 01010-81225 BOLT 1
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 01643-31232 WASHER 1
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 04434-51412 CLIP 1
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 01010-81225 BOLT 1
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-
? 01643-31232 WASHER 1
SN: 10706-
KIT-FLAG: _-
SERIALNO: 10706-

Bulldozers Komatsu / D475A-3 S/N 10601-UP (Shoe Slipping Control Spec.)(d475a-0c) / FENDER WIRING (FOR DUAL TILT PITCH DOZER ? HEAVY DUTY TYPE)(#10706-)(120020 : E0200-03A6)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
