| Номер на схеме | Каталожный номер | Название | Количество | Детали | |||
|---|---|---|---|---|---|---|---|
| ? | 860MM WIDE | SERIALNO: |
|||||

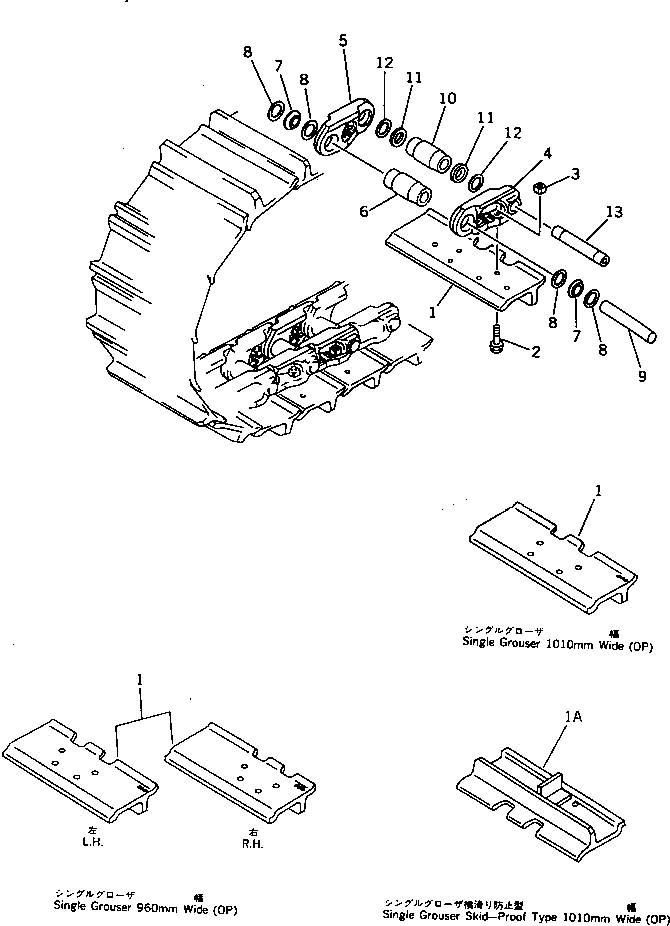

| ? | 196-32-01008 | TRACK SHOE ASS'Y | 1 | SN: 12799-@ KIT-FLAG: _- SERIALNO: 12799-@ |
|||
| ? | □196-32-01006 | TRACK SHOE ASS'Y | 1 | SN: 5871-12798 KIT-FLAG: _- SERIALNO: 5871-12798 |
|||
| ? | □196-32-01005 | TRACK SHOE ASS'Y | 1 | SN: 4271-5870 KIT-FLAG: _- SERIALNO: 4271-5870 |
|||
| ? | □196-32-01004 | TRACK SHOE ASS'Y | 1 | SN: 4234-4270 KIT-FLAG: _- SERIALNO: 4234-4270 |
|||
| ? | □196-32-01003 | TRACK SHOE ASS'Y | 1 | SN: 4001-4233 KIT-FLAG: _- SERIALNO: 4001-4233 |
|||
| ? | □196-32-01001 | TRACK SHOE ASS'Y | 1 | SN: 2601-4000 KIT-FLAG: _- SERIALNO: 2601-4000 |
|||
| ? | 196-32-11112 | • SHOE | 84 | SN: 4001-@ KIT-FLAG: _- SERIALNO: 4001-@ |
|||
| ? | □196-32-11111 | • SHOE | 84 | SN: 2601-4000 KIT-FLAG: _- SERIALNO: 2601-4000 |
|||
| ? | 195-32-11210 | • BOLT, SHOE | 336 | SN: 2601-@ KIT-FLAG: _- SERIALNO: 2601-@ |
|||
| ? | 195-32-11221 | • NUT, SHOE | 336 | SN: 2601-@ KIT-FLAG: _- SERIALNO: 2601-@ |
|||
| ? | 196-32-00017 | • TRACK LINK ASS'Y | 1 | SN: 12799-@ KIT-FLAG: _- SERIALNO: 12799-@ |
|||
| ? | □196-32-00015 | • TRACK LINK ASS'Y | 1 | SN: 5871-12798 KIT-FLAG: _- SERIALNO: 5871-12798 |
|||
| ? | □196-32-00014 | • TRACK LINK ASS'Y | 1 | SN: 4721-5870 KIT-FLAG: _- SERIALNO: 4721-5870 |
|||
| ? | □196-32-00013 | • TRACK LINK ASS'Y | 1 | SN: 4234-4720 KIT-FLAG: _- SERIALNO: 4234-4720 |
|||
| ? | □196-32-00012 | • TRACK LINK ASS'Y | 1 | SN: 4001-4233 KIT-FLAG: _- SERIALNO: 4001-4233 |
|||
| ? | □196-32-00011 | • TRACK LINK ASS'Y | 1 | SN: 2601-4000 KIT-FLAG: _- SERIALNO: 2601-4000 |
|||
| ? | 195-32-11127 | • • LINK | 84 | SN: 4234-@ KIT-FLAG: _- SERIALNO: 4234-@ |
|||
| ? | □195-32-11126 | • • LINK | 84 | SN: 4001-4233 KIT-FLAG: _- SERIALNO: 4001-4233 |
|||
| ? | □195-32-11125 | • • LINK | 84 | SN: 2601-4000 KIT-FLAG: _- SERIALNO: 2601-4000 |
|||
| ? | 195-32-11137 | • • LINK | 84 | SN: 4234-@ KIT-FLAG: _- SERIALNO: 4234-@ |
|||
| ? | □195-32-11136 | • • LINK | 84 | SN: 4001-4233 KIT-FLAG: _- SERIALNO: 4001-4233 |
|||
| ? | □195-32-11135 | • • LINK | 84 | SN: 2601-4000 KIT-FLAG: _- SERIALNO: 2601-4000 |
|||
| ? | 195-32-22140 | • • BUSHING | 78 | SN: 4433-12798 KIT-FLAG: _- SERIALNO: 4433-12798 |
|||
| ? | 195-32-22140 | • • BUSHING | 80 | SN: 2601-4432 KIT-FLAG: _- SERIALNO: 2601-4432 |
|||
| ? | 195-32-22210 | • • SPACER | 156 | SN: 4433-12798 KIT-FLAG: _- SERIALNO: 4433-12798 |
|||
| ? | 195-32-22210 | • • SPACER | 160 | SN: 2601-4432 KIT-FLAG: _- SERIALNO: 2601-4432 |
|||
| ? | 195-32-22220 | • • WASHER | 312 | SN: 4433-12798 KIT-FLAG: _- SERIALNO: 4433-12798 |
|||
| ? | 195-32-22220 | • • WASHER | 320 | SN: 2601-4432 KIT-FLAG: _- SERIALNO: 2601-4432 |
|||
| ? | 195-32-22150 | • • PIN | 78 | SN: 4433-12798 KIT-FLAG: _- SERIALNO: 4433-12798 |
|||
| ? | 195-32-22150 | • • PIN | 80 | SN: 2601-4432 KIT-FLAG: _- SERIALNO: 2601-4432 |
|||
| ? | 195-32-22170 | • • BUSHING | 6 | SN: 4433-12798 KIT-FLAG: _- SERIALNO: 4433-12798 |
|||
| ? | 195-32-22170 | • • BUSHING | 4 | SN: 2601-4432 KIT-FLAG: _- SERIALNO: 2601-4432 |
|||
| ? | 195-32-22230 | • • SPACER | 12 | SN: 4433-12798 KIT-FLAG: _- SERIALNO: 4433-12798 |
|||
| ? | 195-32-22230 | • • SPACER | 8 | SN: 2601-4432 KIT-FLAG: _- SERIALNO: 2601-4432 |
|||
| ? | 195-32-22220 | • • WASHER | 12 | SN: 4433-12798 KIT-FLAG: _- SERIALNO: 4433-12798 |
|||
| ? | 195-32-22220 | • • WASHER | 8 | SN: 2601-4432 KIT-FLAG: _- SERIALNO: 2601-4432 |
|||
| ? | 195-32-22190 | • • PIN | 6 | SN: 4433-12798 KIT-FLAG: _- SERIALNO: 4433-12798 |
|||
| ? | 195-32-22190 | • • PIN | 4 | SN: 2601-4432 KIT-FLAG: _- SERIALNO: 2601-4432 |
|||
| ? | 960MM WIDE | SERIALNO: |
|||||
| ? | 196-32-02008 | TRACK SHOE ASS'Y | 1 | SN: 12799-@ KIT-FLAG: _- SERIALNO: 12799-@ |
|||
| ? | □196-32-02006 | TRACK SHOE ASS'Y (OP) | 1 | SN: 5871-12798 KIT-FLAG: _- SERIALNO: 5871-12798 |
|||
| ? | □196-32-02005 | TRACK SHOE ASS'Y (OP) | 1 | SN: 4721-5870 KIT-FLAG: _- SERIALNO: 4721-5870 |
|||
| ? | □196-32-02004 | TRACK SHOE ASS'Y (OP) | 1 | SN: 4234-4720 KIT-FLAG: _- SERIALNO: 4234-4720 |
|||
| ? | □196-32-02003 | TRACK SHOE ASS'Y (OP) | 1 | SN: 4001-4233 KIT-FLAG: _- SERIALNO: 4001-4233 |
|||
| ? | □196-32-02001 | TRACK SHOE ASS'Y (OP) | 1 | SN: 2601-4000 KIT-FLAG: _- SERIALNO: 2601-4000 |
|||
| ? | 196-32-12112 | • SHOE (OP) | 42 | SN: 4001-@ KIT-FLAG: _- SERIALNO: 4001-@ |
|||
| ? | □196-32-12111 | • SHOE (OP) | 42 | SN: 2601-4000 KIT-FLAG: _- SERIALNO: 2601-4000 |
|||
| ? | 196-32-12122 | • SHOE (OP) | 42 | SN: 4001-@ KIT-FLAG: _- SERIALNO: 4001-@ |
|||
| ? | □196-32-12121 | • SHOE (OP) | 42 | SN: 2601-4000 KIT-FLAG: _- SERIALNO: 2601-4000 |
|||
| ? | 1010MM WIDE | SERIALNO: |
|||||
| ? | 196-32-03008 | TRACK SHOE ASS'Y | 1 | SN: 12799-@ KIT-FLAG: _- SERIALNO: 12799-@ |
|||
| ? | □196-32-03006 | TRACK SHOE ASS'Y (OP) | 1 | SN: 5871-12798 KIT-FLAG: _- SERIALNO: 5871-12798 |
|||
| ? | □196-32-03005 | TRACK SHOE ASS'Y (OP) | 1 | SN: 4721-5870 KIT-FLAG: _- SERIALNO: 4721-5870 |
|||
| ? | □196-32-03004 | TRACK SHOE ASS'Y (OP) | 1 | SN: 4234-4720 KIT-FLAG: _- SERIALNO: 4234-4720 |
|||
| ? | □196-32-03003 | TRACK SHOE ASS'Y (OP) | 1 | SN: 4001-4233 KIT-FLAG: _- SERIALNO: 4001-4233 |
|||
| ? | □196-32-03001 | TRACK SHOE ASS'Y (OP) | 1 | SN: 2601-4000 KIT-FLAG: _- SERIALNO: 2601-4000 |
|||
| ? | 196-32-13112 | • SHOE (OP) | 84 | SN: 4001-@ KIT-FLAG: _- SERIALNO: 4001-@ |
|||
| ? | □196-32-13111 | • SHOE (OP) | 84 | SN: 2601-4000 KIT-FLAG: _- SERIALNO: 2601-4000 |
|||
| ? | 196-32-03101 | TRACK SHOE ASS'Y,(SKIDPROOF TYPE) (OP) | 1 | SN: 5871-12798 KIT-FLAG: _- SERIALNO: 5871-12798 |
|||
| ? | □196-32-03100 | TRACK SHOE ASS'Y (OP) | 1 | SN: 4001-5870 KIT-FLAG: _- SERIALNO: 4001-5870 |
|||
| ? | 196-32-13112 | • SHOE (OP) | 54 | SN: 4001-12798 KIT-FLAG: _- SERIALNO: 4001-12798 |
|||
| ? | 196-32-11340 | • SHOE (OP) | 30 | SN: 4001-12798 KIT-FLAG: _- SERIALNO: 4001-12798 |
|||
| ? | OVERSIZE PARTS | SERIALNO: |
|||||
| ? | 0.10MM OVERSIZE | SERIALNO: |
|||||
| ? | 195-98-09310 | BUSHING (OS) | A/R | SN: 3259-12798 KIT-FLAG: _- SERIALNO: 3259-12798 |
|||
| ? | 195-98-09210 | PIN (OS) | A/R | SN: 3259-@ KIT-FLAG: _- SERIALNO: 3259-@ |
|||
| ? | 195-98-09340 | BUSHING (OS) | A/R | SN: 3259-@ KIT-FLAG: _- SERIALNO: 3259-@ |
|||
| ? | 195-98-09240 | PIN (OS) | A/R | SN: 3259-@ KIT-FLAG: _- SERIALNO: 3259-@ |
|||
| ? | 0.15MM OVERSIZE | SERIALNO: |
|||||
| ? | 195-98-09320 | BUSHING (OS) | A/R | SN: 3259-4000 KIT-FLAG: _- SERIALNO: 3259-4000 |
|||
| ? | 195-98-09220 | PIN (OS) | A/R | SN: 3259-4000 KIT-FLAG: _- SERIALNO: 3259-4000 |
|||
| ? | 195-98-09350 | BUSHING (OS) | A/R | SN: 3259-4000 KIT-FLAG: _- SERIALNO: 3259-4000 |
|||
| ? | 195-98-09250 | PIN (OS) | A/R | SN: 3259-4000 KIT-FLAG: _- SERIALNO: 3259-4000 |
|||
| ? | 0.18MM OVERSIZE | SERIALNO: |
|||||
| ? | 195-98-09330 | BUSHING (OS) | A/R | SN: 3259-12798 KIT-FLAG: _- SERIALNO: 3259-12798 |
|||
| ? | 195-98-09231 | PIN (OS) | A/R | SN: 3259-@ KIT-FLAG: _- SERIALNO: 3259-@ |
|||
| ? | 195-98-09360 | BUSHING (OS) | A/R | SN: 3259-@ KIT-FLAG: _- SERIALNO: 3259-@ |
|||
| ? | 195-98-09261 | PIN (OS) | A/R | SN: 3259-@ KIT-FLAG: _- SERIALNO: 3259-@ |
|||
| ? | SERVICE KIT | SERIALNO: |
|||||
| ? | 195-32-05100 | SHOE BOLT AND NUT K. (OS) | 1 | SN: 3259-@ KIT-FLAG: _- SERIALNO: 3259-@ |
|||
| ? | 195-32-11210 | • BOLT, SHOE (OS) | 30 | SN: 3259-@ KIT-FLAG: _- SERIALNO: 3259-@ |
|||
| ? | 195-32-11221 | • NUT, SHOE (OS) | 30 | SN: 3259-@ KIT-FLAG: _- SERIALNO: 3259-@ |
