Содержание Bulldozers Komatsu D155AX-5 S/N 70001-UP(d155ax1r)

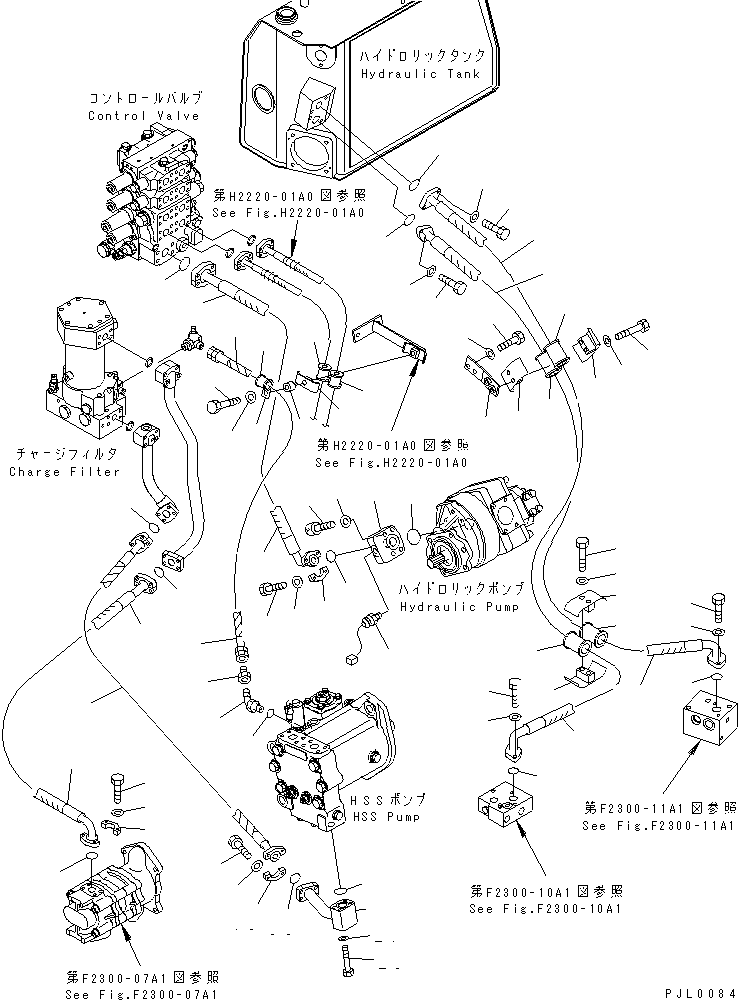

POWER TRAIN OIL LINE(#70001-75999)(150550 : F2720-01A1)
Номер на схеме Каталожный номер Название Количество Детали
? 17A-61-12720 HOSE 1
SN: 70001-75999
? 07236-10422 ELBOW 1
SN: 70001-75999
? 07002-12034 O-RING 1
SN: 70001-@
? 113-Y23-1320 NIPPLE 1
SN: 70001-75999
? 07094-30620 CLAMP 1
SN: 70001-@
? 07095-00628 CUSHION 2
SN: 70001-@
? 04434-53412 CLIP 1
SN: 70001-75999
? 07095-00524 CUSHION 1
SN: 70001-75999
? 198-43-15310 COLLAR¤ 10MM 1
SN: 70001-75999
? 01010-81295 BOLT 1
SN: 70001-75999
? 01643-31232 WASHER 1
SN: 70001-@
? 07371-31049 FLANGE 4
SN: 70001-@
? 07372-21035 BOLT 8
SN: 70001-@
? 01643-51032 WASHER 8
SN: 70001-@
? 07371-31049 FLANGE 4
SN: 70001-@
? 07372-21035 BOLT 8
SN: 70001-@
? 01643-51032 WASHER 8
SN: 70001-@
? 17A-49-18182 TUBE 1
SN: 70001-75999
? 07000-73035 O-RING 1
SN: 70001-@
? 01010-81090 BOLT 4
SN: 70001-@
? 01643-31032 WASHER 4
SN: 70001-@
? 01010-81035 BOLT 2
SN: 70001-@
? 01643-31032 WASHER 2
SN: 70001-@
? 07372-21035 BOLT 2
SN: 70001-@
? 01643-51032 WASHER 2
SN: 70001-@
? 07372-21035 BOLT 2
SN: 70001-@
? 01643-51032 WASHER 2
SN: 70001-@
? 01010-81035 BOLT 2
SN: 70001-@
? 01643-31032 WASHER 2
SN: 70001-@
? 07095-01035 CUSHION 2
SN: 70001-@
? 07094-31024 CLAMP 2
SN: 70001-@
? 01010-81280 BOLT 2
SN: 70001-75999
? 01643-31232 WASHER 2
SN: 70001-75999
? 17A-49-19330 BRACKET 1
SN: 75001-@
? 17A-49-18951 PLATE 1
SN: 70001-74999
? 01010-81225 BOLT 2
SN: 70001-@
? 01643-31232 WASHER 2
SN: 70001-@
? 07094-31024 CLAMP 2
SN: 70001-@
? 07095-01035 CUSHION 2
SN: 70001-@
? 01010-81280 BOLT 2
SN: 70001-@
? 01643-31232 WASHER 2
SN: 70001-@
? 17A-49-12310 FLANGE 1
SN: 70001-@
? 7861-93-1610 SENSOR 1
SN: 75001-@
? 7861-92-1610 SENSOR 1
SN: 70001-74999
? 07002-11823 • O-RING 1
SN: 70001-@
? 07000-13045 O-RING 1
SN: 70001-@
? 01252-71235 BOLT 4
SN: 70001-@
? 01643-51232 WASHER 4
SN: 70001-@
? 07000-13032 O-RING 1
SN: 70001-@
? 07371-31049 FLANGE 2
SN: 70001-@
? 07372-21035 BOLT 4
SN: 70001-@
? 01643-51032 WASHER 4
SN: 70001-@
? 07118-01007 HOSE 1
SN: 70001-@
? 07000-13032 O-RING 2
SN: 70001-@
? 17A-49-11672 HOSE 1
SN: 70001-@
? 07000-13032 O-RING 2
SN: 70001-@
? 17A-49-18880 HOSE 1
SN: 70001-75999
? 07000-73032 O-RING 2
SN: 70001-@
? 17A-49-18870 HOSE 1
SN: 70001-75999
? 07000-73032 O-RING 2
SN: 70001-@
? 17A-49-12211 HOSE 1
SN: 70001-@
? 07000-13038 O-RING 1
SN: 70001-@

Bulldozers Komatsu / D155AX-5 S/N 70001-UP(d155ax1r) / POWER TRAIN OIL LINE(#70001-75999)(150550 : F2720-01A1)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
