Содержание Crawler Loaders Komatsu D95S-1 S/N 1003-UP(d95s-1r)

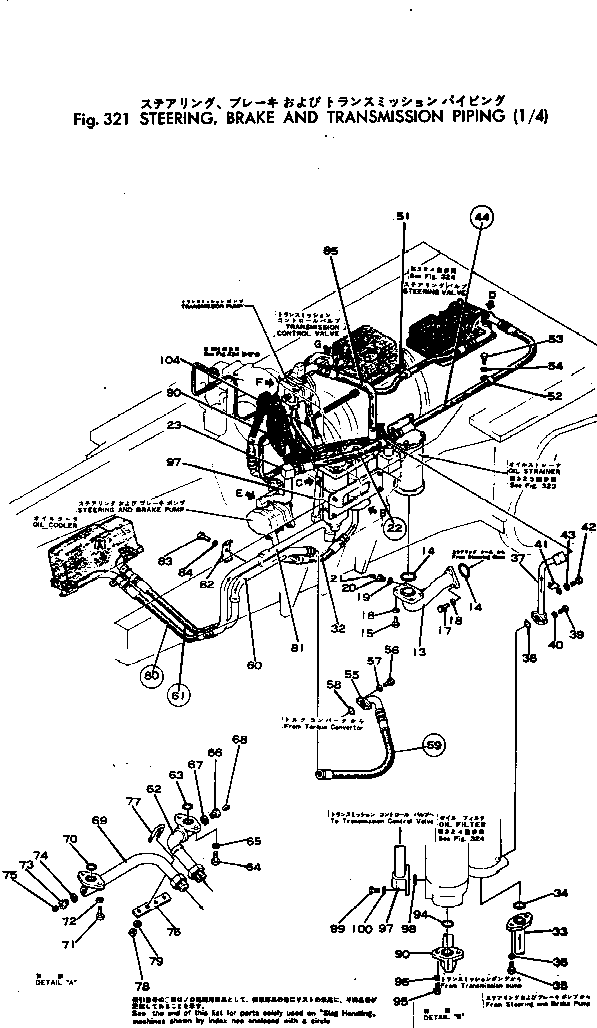

STEERING ? BRAKE AND TRANSMISSION PIPING (1/4)(090090 : 321)
Номер на схеме Каталожный номер Название Количество Детали
? 155-49-12110 TUBE 1
SN: 1003-
? 07000-02065 O-RING (KIT) 2
SN: 1003-
? 01010-31230 BOLT 4
SN: 1003-
? 01010-31230 BOLT 3
SN: 1003-
? 01602-01236 WASHER,SPRING 7
SN: 1003-
? 07005-01612 GASKET (KIT) 1
SN: 1003-1337
? 154-19-17122 PLUG 1
SN: 1003-1337
? 07042-00108 PLUG 1
SN: 1003-1337
? 07100-21406 HOSE 1
SN: 1003-
? 155-49-12412 TUBE 1
SN: 1063-
? □155-49-12411 TUBE 1
SN: 1003-1062
? 07000-03038 O-RING 1
SN: 1003-
? 01010-31035 BOLT 2
SN: 1003-
? 01602-01030 WASHER,SPRING 2
SN: 1003-
? 155-49-12141 TUBE 1
SN: 1003-
? 07000-03025 O-RING 1
SN: 1003-
? 01010-31035 BOLT 4
SN: 1003-
? 01602-01030 WASHER,SPRING 4
SN: 1003-
? 07042-00108 PLUG 1
SN: 1003-
? 07102-20603 HOSE 1
SN: 1003-
? 155-49-12151 TUBE 1
SN: 1003-
? 07000-03030 O-RING 1
SN: 1003-
? 01010-31030 BOLT 2
SN: 1003-
? 01602-01030 WASHER,SPRING 2
SN: 1003-
? 155-49-12421 TUBE 1
SN: 1003-
? 07000-03030 O-RING 1
SN: 1201-
? 07000-03035 O-RING 1
SN: 1003-1200
? 01010-31030 BOLT 2
SN: 1003-
? 01602-01030 WASHER,SPRING 2
SN: 1003-
? 155-49-13140 CLIP 1
SN: 1003-
? 01010-31025 BOLT 2
SN: 1003-
? 01602-01030 WASHER,SPRING 2
SN: 1003-
? 07102-20612 HOSE 1
SN: 1003-
? 154-49-21241 TUBE 1
SN: 1003-
? 155-49-12540 TUBE 1
SN: 1003-
? 07000-03030 O-RING 2
SN: 1003-
? 01010-31035 BOLT 4
SN: 1003-
? 01602-01030 WASHER,SPRING 4
SN: 1003-
? 07042-00108 PLUG 2
SN: 1003-
? 07102-20609 HOSE 1
SN: 1003-
? 08036-03014 CLIP 2
SN: 1003-
? 01010-31230 BOLT 1
SN: 1003-
? 01602-01236 WASHER,SPRING 1
SN: 1003-
? 155-49-12432 TUBE 1
SN: 1003-
? 01010-31045 BOLT 2
SN: 1003-
? 01602-01030 WASHER,SPRING 2
SN: 1003-
? 07000-33040 O-RING 1
SN: 1279-
? □07000-03040 O-RING 1
SN: 1003-1278
? 07102-21007 HOSE 1
SN: 1001-
? 155-49-12441 TUBE 1
SN: 1003-
? 07102-21005 HOSE 1
SN: 1003-
? 154-49-23130 TUBE 1
SN: 1003-
? 07000-33030 O-RING 1
SN: 1279-
? □07000-03030 O-RING 1
SN: 1003-1278
? 01010-31030 BOLT 2
SN: 1003-
? 01602-01030 WASHER,SPRING 2
SN: 1003-
? 154-19-17122 PLUG 1
SN: 1003-
? 07005-01612 GASKET 1
SN: 1003-
? 07042-00108 PLUG 1
SN: 1003-
? 154-49-23140 TUBE 1
SN: 1003-
? 07000-03030 O-RING 1
SN: 1003-
? 01010-31030 BOLT 2
SN: 1003-
? 01602-01030 WASHER,SPRING 2
SN: 1003-
? 154-19-17122 PLUG 1
SN: 1003-
? 07005-01612 GASKET 1
SN: 1003-
? 07042-00108 PLUG 1
SN: 1003-
? 154-49-23150 PLATE 1
SN: 1003-
? 07283-03450 CLIP 2
SN: 1003-
? 01599-01011 NUT 4
SN: 1003-
? 01643-01032 WASHER 4
SN: 1003-
? 07102-21005 HOSE 1
SN: 1003-
? 155-49-12450 TUBE 1
SN: 1003-
? 154-19-25121 CLAMP 2
SN: 1003-
? 01010-31260 BOLT 2
SN: 1003-
? 01602-01236 WASHER,SPRING 2
SN: 1003-
? 07100-21406 HOSE 1
SN: 1003-
? 155-49-12192 TUBE 1
SN: 1003-
? 01010-31035 BOLT 2
SN: 1003-
? 01602-01030 WASHER,SPRING 2
SN: 1003-
? 07000-03035 O-RING 1
SN: 1003-
? 155-49-13330 HOSE 1
SN: 1003-
? 01010-31030 BOLT 2
SN: 1003-
? 01602-01030 WASHER,SPRING 2
SN: 1003-
? 07000-03022 O-RING 1
SN: 1003-
? 07000-03030 O-RING 1
SN: 1201-
? 07000-03035 O-RING 1
SN: 1003-1200
? 01010-31030 BOLT 2
SN: 1003-
? 01602-01030 WASHER,SPRING 2
SN: 1003-
? 155-49-12232 TUBE,FILTER 1
SN: 1003-
? 07000-03035 O-RING 1
SN: 1003-1200
? 07000-03030 O-RING 1
SN: 1201-
? 01010-31030 BOLT 2
SN: 1003-
? 01602-01030 WASHER,SPRING 2
SN: 1003-
? 07282-02793 CLAMP 1
SN: 1003-
? 01010-31025 BOLT 2
SN: 1003-
? 01602-01030 WASHER,SPRING 2
SN: 1003-
? 07102-20604 HOSE 1
SN: 1003-
? 155-49-12242 TUBE,INLET 1
SN: 1003-
? 155-49-12251 TUBE,OUTLET 1
SN: 1003-
? 07000-03028 O-RING 2
SN: 1003-
? 01010-31030 BOLT 4
SN: 1003-
? 01602-01030 WASHER,SPRING 4
SN: 1003-
? 07042-00108 PLUG 2
SN: 1003-
? SLAG HANDLING PARTS
? 155-849-5120 HOSE 1
SN: 1003-
? 155-849-5110 HOSE 1
SN: 1003-
? 155-49-14120 HOSE 1
SN: 1003-
? 155-49-14110 HOSE 1
SN: 1003-
? 155-49-14110 HOSE 1
SN: 1003-
