| Номер на схеме | Каталожный номер | Название | Количество | Детали | |||
|---|---|---|---|---|---|---|---|

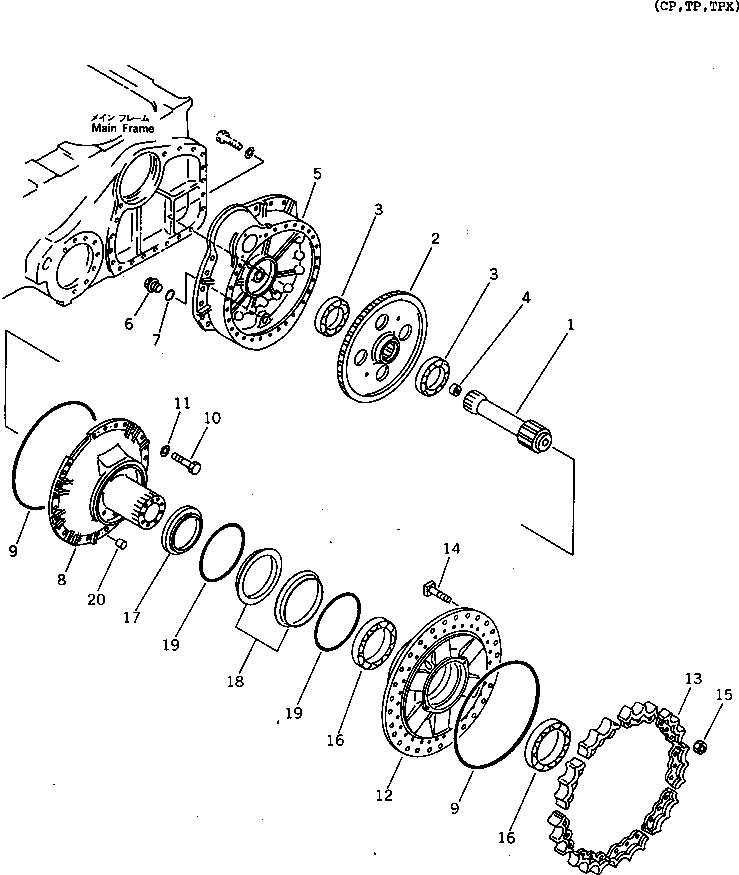

| ? | (14Y-27-00010) | FINAL DRIVE ASS'Y,L.H. | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | (14Y-27-00020) | FINAL DRIVE ASS'Y,R.H. | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F2380JB TO F2380NB. | SERIALNO: |
|||||
| ? | 14Y-27-11412 | • PINION | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 14X-27-11311 | • GEAR | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 06040-06024 | • BEARING | 2 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 14X-27-11420 | • COLLAR | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 14X-27-11113 | • CASE,L.H. | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 14X-27-11123 | • CASE,R.H. | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 07044-13620 | • PLUG | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 07002-03634 | • O-RING | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 14Y-27-11152 | • COVER,L.H. | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 14Y-27-11162 | • COVER,R.H. | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 14X-27-11170 | • O-RING | 2 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 01010-51645 | • BOLT | 28 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 01643-31645 | • WASHER | 28 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 14X-27-11710 | • HUB | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 14X-27-15111 | • TEETH | 9 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 154-27-12320 | • BOLT | 27 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 01803-02228 | • NUT | 27 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 14X-27-11721 | • BEARING | 2 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 14X-27-11751 | • COLLAR | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 14X-27-00100 | • FLOATING SEAL ASS'Y | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | ☆ | • • SEAL | 2 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | ☆ | • • O-RING | 2 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 07049-01620 | • PLUG | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
