| Номер на схеме | Каталожный номер | Название | Количество | Детали | |||
|---|---|---|---|---|---|---|---|
| ? | (14X-15-00011) | TRANSMISSION ASS'Y | 1 | SN: 3023- KIT-FLAG: _- SERIALNO: 3023- |
|||
| ? | (14X-15-00010) | TRANSMISSION ASS'Y | 1 | SN: 3001-3022 KIT-FLAG: _- SERIALNO: 3001-3022 |
|||

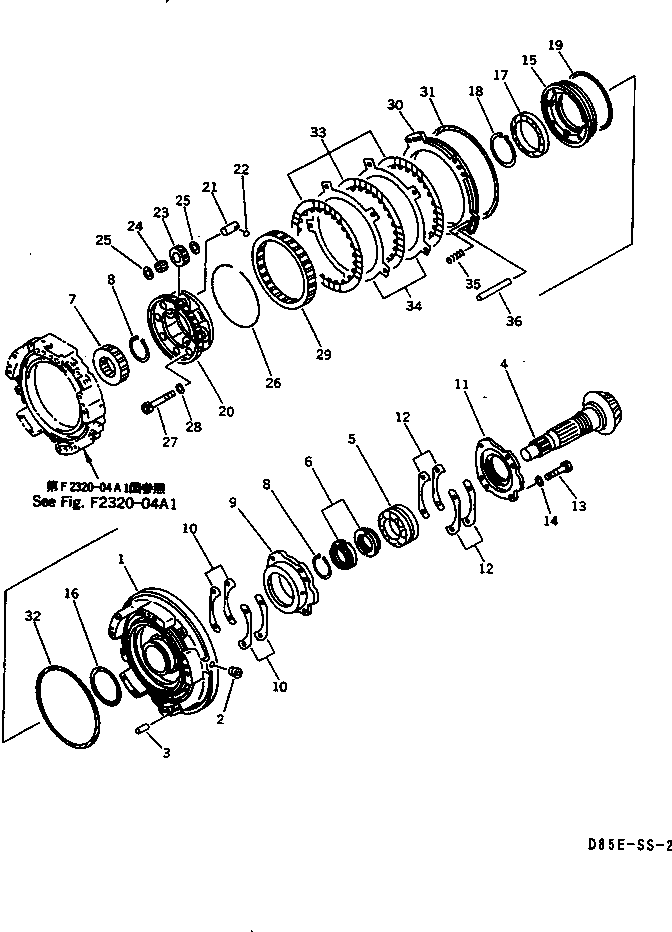

| ? | THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F2320-01A1 TO F2320-10A1. | SERIALNO: |
|||||
| ? | 14X-15-00230 | • HOUSING ASS'Y | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | ☆ | • • HOUSING | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 07043-70415 | • • PLUG | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 04020-01228 | • PIN | 2 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 14X-15-00160 | • SHAFT ASS'Y | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | ☆ | • • SHAFT | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | ☆ | • • GEAR,BEVEL | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 144-15-22810 | • BEARING | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 14X-15-13251 | • NUT | 2 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 14X-15-12250 | • GEAR | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 04064-07025 | • RING,SNAP | 2 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 14X-15-13140 | • CAGE | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 14X-15-05010 | • SHIM KIT (K3) | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | ☆ | • • SHIM, 0.3MM (K3) | 4 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | ☆ | • • SHIM, 1.0MM (K3) | 2 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | ☆ | • • SHIM, 0.2MM (K3) | 6 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 14X-15-13130 | • COVER | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 14X-15-05020 | • SHIM KIT (K3) | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | ☆ | • • SHIM, 0.3MM (K3) | 2 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | ☆ | • • SHIM, 0.2MM (K3) | 2 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 01010-51450 | • BOLT | 4 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 01643-31445 | • WASHER | 4 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 14X-15-12370 | • COVER | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 07018-11355 | • RING,SEAL | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 06000-06924 | • BEARING | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 04070-00120 | • RING,SNAP | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 07018-12105 | • RING,SEAL | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 14X-15-12350 | • CARRIER | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 14X-15-12510 | • SHAFT | 4 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 04260-00635 | • BALL | 4 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 421-15-12450 | • GEAR | 4 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 421-15-19411 | • BEARING | 4 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 235-15-12590 | • WASHER,THRUST | 8 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 14X-15-19520 | • RING,SNAP | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 01252-41060 | • BOLT | 4 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 01643-51032 | • WASHER | 4 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 14X-15-12680 | • GEAR,RING | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 14X-15-12760 | • PISTON | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 144-15-22881 | • RING,SEAL (K3) | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 232-15-19220 | • RING,SEAL (K3) | 1 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 424-15-12711 | • DISC | 3 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 424-15-12720 | • PLATE | 2 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 103-15-22911 | • SPRING | 10 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
|||
| ? | 155-15-12770 | • PIN | 5 | SN: 3001- KIT-FLAG: _- SERIALNO: 3001- |
