Содержание Excavators Mining Komatsu PC4000-6 S/N 08153(g08153)

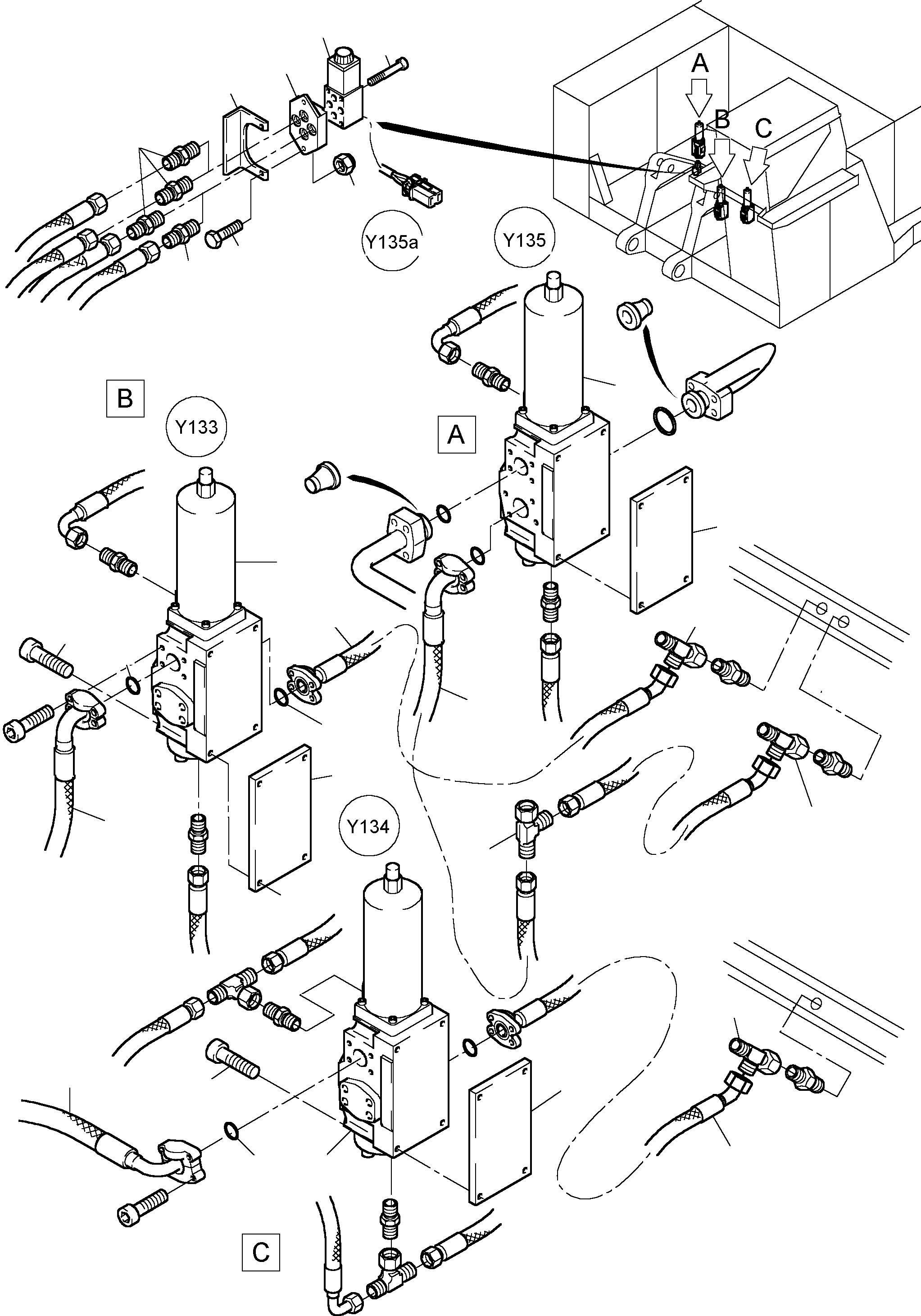

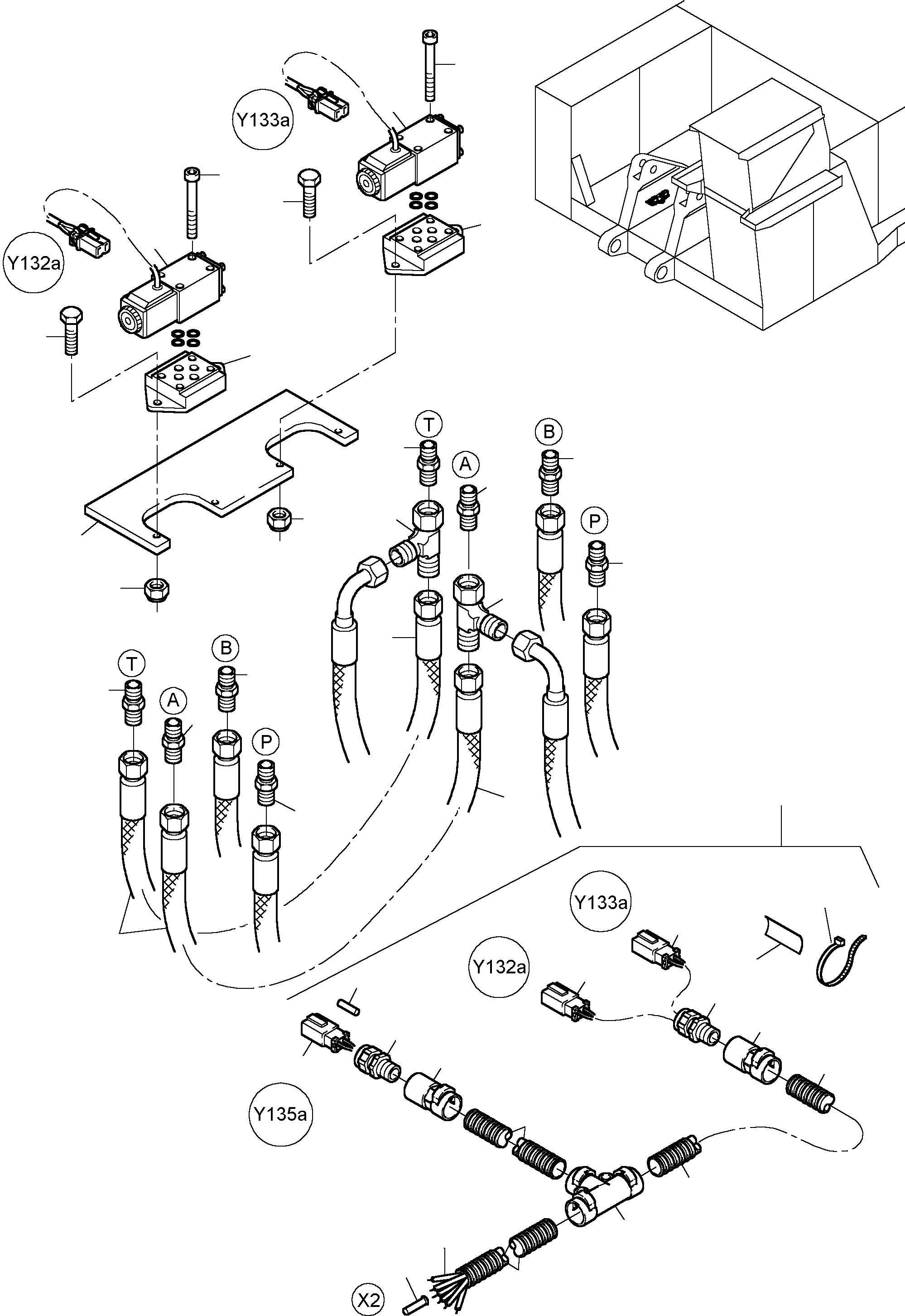

Float Position(355-1895 : 355-1895)
Наименование Страница Код страницы
Countersunk Valve 991-0362 991-0362

Номер на схеме Каталожный номер Название Количество Детали
? 904 642 40 Thread plate 4
EnglischBem:
DeutschBem:
DeutschDesc: Gewindeplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 904 643 40 Bridge 1
EnglischBem:
DeutschBem:
DeutschDesc: Brьcke
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 644 40 Intermediate block 1
EnglischBem:
DeutschBem:
DeutschDesc: Zwischenklotz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 356 209 40 Flange seal A/R
EnglischBem:
DeutschBem:
DeutschDesc: Flanschdichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 002 98 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 506 581 98 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯflansch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 288 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 277 99 Bolt 16
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 385 243 40 Flange seal A/R
EnglischBem:
DeutschBem:
DeutschDesc: Flanschdichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 959 99 Union 4
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 904 673 40 Block 1
EnglischBem:
DeutschBem:
DeutschDesc: Sammelklotz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 904 648 40 Intermediate plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Zwischenplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 397 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 698 40 4/2-Directional spool valve 3
EnglischBem:
DeutschBem:
DeutschDesc: 4/2-Wegeventil
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 180 325 40 Base plate 3
EnglischBem:
DeutschBem:
DeutschDesc: Grundplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 389 865 40 Angle 1
EnglischBem:
DeutschBem:
DeutschDesc: Winkel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 307 735 99 Bolt 6
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 025 98 Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 514 340 98 Screw 12
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 451 98 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 601 99 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 623 477 40 Valve support 1
EnglischBem:
DeutschBem:
DeutschDesc: Ventilhalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 953 99 Union A/R
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 459 99 Union A/R
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 377 98 Hose assy. DN 10x300 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x300
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 476 98 Hose assy. DN 40x1320 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x1320
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 477 98 Hose assy. DN 40x1540 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x1540
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 478 98 Hose assy. DN 40x1580 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x1580
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 479 98 Hose assy. DN 40x1850 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x1850
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 461 286 40 Hose assy. DN 50x1400 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 50x1400
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 270 968 40 Hose assy. DN 40x1500 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x1500
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 385 978 40 Hose assy. DN 40x2100 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x2100
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 587 98 Hose assy. DN 40x1400 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x1400
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 911 98 Hose assy. DN 40x1600 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x1600
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 180 793 40 Hose assy. DN 40x1300 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40x1300
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 910 064 40 Harness - float position 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum-Schwimmstellung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 891 031 40 Plug 3
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 628 40 T-Distributor 1
EnglischBem:
DeutschBem:
DeutschDesc: T-Verteiler
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 805 40 Fitting 2
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯarmatur
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 798 40 Cable union PG 9 2
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung PG 9
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 520 40 End pin 2
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯbolzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 635 043 40 Name plate 3
EnglischBem:
DeutschBem:
DeutschDesc: Kennzeichenschild
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 292 40 Cable strap 3
EnglischBem:
DeutschBem:
DeutschDesc: Kabelband
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 649 40 Cable protection hose DN 10 Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauchleitung DN 10 Meterware, bei Bestellung Lдnge ange
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 194 40 Cable 2,5 Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 2,5 Meterware, bei Bestellung Lдnge angeben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 070 40 Cable sleeve 1-1,5 6
EnglischBem:
DeutschBem:
DeutschDesc: Kabelhьlse 1-1,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
