Содержание Excavators Mining Komatsu PC4000-6 S/N 08153(g08153)

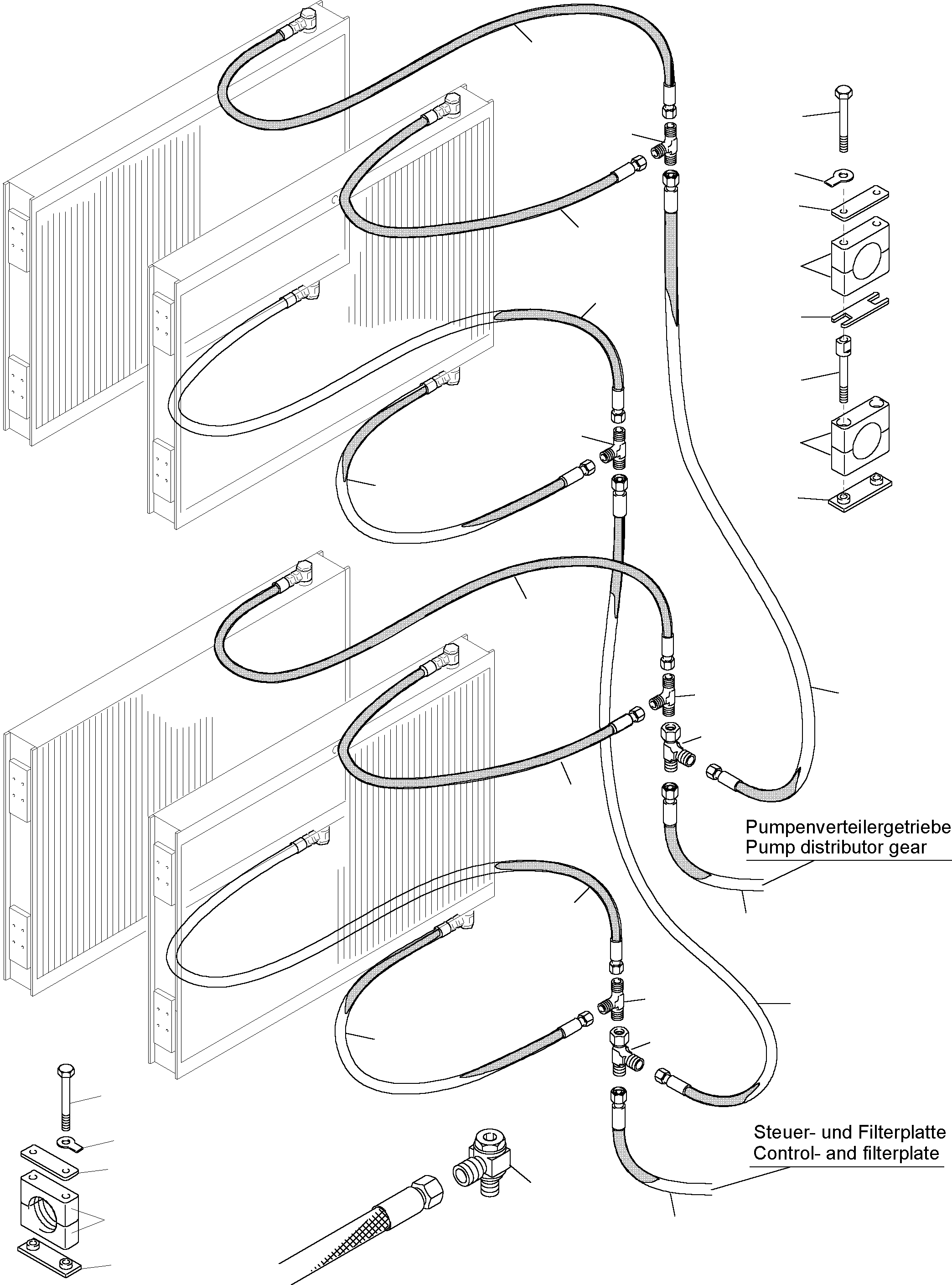

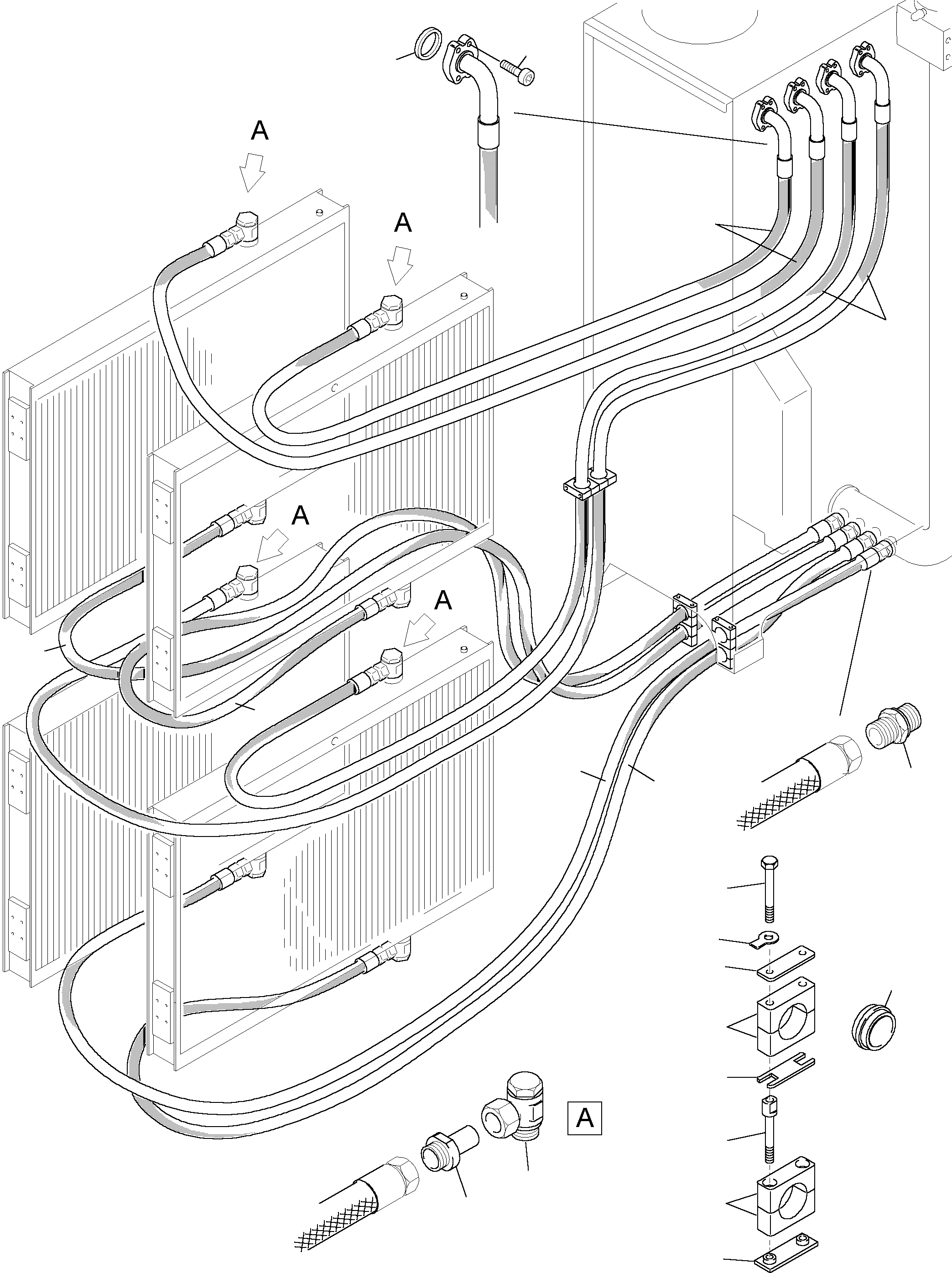

Oil Cooler - Hose Assy.(355-1816 : 355-1816)
Номер на схеме Каталожный номер Название Количество Детали
? 516 359 98 Hose assy. DN 40 x 3800 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40 x 3800
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 362 98 Hose assy. DN 40 x 4900 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40 x 4900
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 360 98 Hose assy. DN 40 x 5900 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40 x 5900
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 361 98 Hose assy. DN 40 x 6100 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40 x 6100
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 363 98 Hose assy. DN 40 x 4100 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40 x 4100
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 364 98 Hose assy. DN 40 x 4500 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 40 x 4500
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 007 137 98 Union 8
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 385 243 40 Seal ring 4
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 156 99 Bolt 16
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 893 98 Union 8
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 415 99 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 647 851 40 Orifice 4
EnglischBem:
DeutschBem:
DeutschDesc: Blende
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 002 99 Weld on plate 5
EnglischBem:
DeutschBem:
DeutschDesc: AnschweiЯplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 682 98 Half clamp Ш 25 20
EnglischBem:
DeutschBem:
DeutschDesc: Schellenhдlfte Ш 20
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 585 98 Screw 4
EnglischBem:
DeutschBem:
DeutschDesc: Aufbauschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 586 98 Locking plate 4
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 001 99 Cover plate 5
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 579 99 Bolt 10
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 509 308 98 Locking plate 5
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungblech
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 505 729 98 Insert 14
EnglischBem:
DeutschBem:
DeutschDesc: Einsatz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 009 99 Weld on plate 7
EnglischBem:
DeutschBem:
DeutschDesc: AnschweiЯplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 506 371 98 Half clamp Ш 40 28
EnglischBem:
DeutschBem:
DeutschDesc: Schellenhдlfte Ш 40
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 786 98 Screw 12
EnglischBem:
DeutschBem:
DeutschDesc: Aufbauschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 787 98 Locking plate 6
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 008 99 Cover plate 7
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 459 99 Bolt 14
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 509 310 98 Locking plate 14
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungblech
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 005 99 Weld on plate 2
EnglischBem:
DeutschBem:
DeutschDesc: AnschweiЯplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 656 98 Half clamp Ш 25 4
EnglischBem:
DeutschBem:
DeutschDesc: Schellenhдlfte Ш 25
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 004 99 Cover plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 581 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 509 309 98 Locking plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungblech
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 365 98 Hose assy. DN 20 x 3500 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20 x 3500
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 366 98 Hose assy. DN 20 x 3700 4
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20 x 3700
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 367 98 Hose assy. DN 25 x 1350 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 25 x 1350
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 368 98 Hose assy. DN 20 x 3800 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 20 x 3800
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 369 98 Hose assy. DN 25 x 1400 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 25 x 1400
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 373 662 99 Union 4
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 957 99 Union 2
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 525 98 Hose assy. DN 25 x 7700 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 25 x 7700
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 526 98 Hose assy. DN 25 x 8200 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 25 x 8200
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
