Содержание Excavators Mining Komatsu PC4000-6 S/N 08153(g08153)

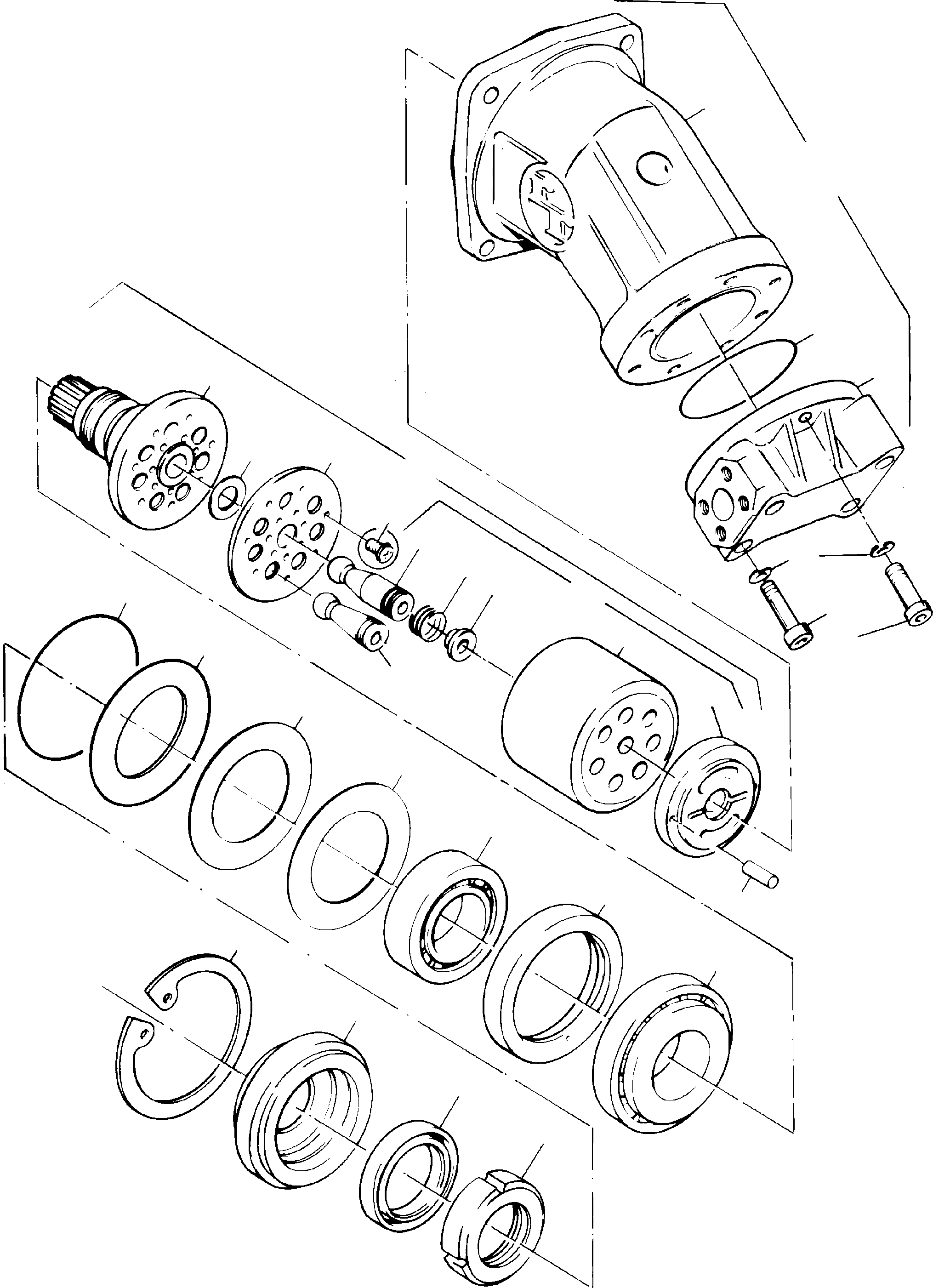

Hydraulic-Motor(090-1362 : 090-1362)
Номер на схеме Каталожный номер Название Количество Детали
? 358 677 40 Hydr.-motor, assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: Hydr.-Motor, kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 753 588 Housing 1
EnglischBem:
DeutschBem:
DeutschDesc: Gehдuse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 124 99 Screw 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 855 99 Lock washer 6
EnglischBem:
DeutschBem:
DeutschDesc: Federring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 431 99 Screw 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 753 589 Connection plate 1
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 971 096 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 344 777 99 Parallel pin 1
EnglischBem:
DeutschBem:
DeutschDesc: Zylinderstift
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 754 465 Transmission, assy. fig-nos: 10,17-30 1
EnglischBem:
DeutschBem:
DeutschDesc: Triebwerk, kpl. Bild-Nr. 10,17-30
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 754 468 Transmission, assy. fig-nos: 11-16 1
EnglischBem:
DeutschBem:
DeutschDesc: Triebwerk, hydr. Teil, kpl. Bild-Nr. 11-16
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 753 591 Control plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Steuerplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 753 606 Cylinder 1
EnglischBem:
DeutschBem:
DeutschDesc: Zylinder
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 754 467 Spring plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Federteller
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 753 596 Cup spring 4
EnglischBem:
DeutschBem:
DeutschDesc: Tellerfeder
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 753 597 Trunnion 1
EnglischBem:
DeutschBem:
DeutschDesc: Mittelzapfen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 754 466 Piston with piston ring 7
EnglischBem:
DeutschBem:
DeutschDesc: Kolben mit Kolbenringen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 753 599 Screw, burnished 7
EnglischBem:
DeutschBem:
DeutschDesc: Schraube, brьniert
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 754 469 Withdrawal plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Rьckzugplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 753 602 Disk 1
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 754 470 Drive shaft with bearing set with fig-nos: 21-23,27 1
EnglischBem:
DeutschBem:
DeutschDesc: Triebwelle mit Lagersatz mit Bild-Nr. 21-23,27
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Roller bearing These parts are not sold separately 1
EnglischBem:
DeutschBem:
DeutschDesc: Rollenlager Diese Teile sind einzeln nicht lieferbar
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Race These parts are not sold separately 1
EnglischBem:
DeutschBem:
DeutschDesc: Lagerring Diese Teile sind einzeln nicht lieferbar
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Roller bearing These parts are not sold separately 1
EnglischBem:
DeutschBem:
DeutschDesc: Rollenlager Diese Teile sind einzeln nicht lieferbar
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 753 607 Shim ring 85x105x0,1 2
EnglischBem:
DeutschBem:
DeutschDesc: PaЯscheibe 85x105x0,1
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 341 518 99 Shim ring 85x105x0,3 1
EnglischBem:
DeutschBem:
DeutschDesc: PaЯscheibe 85x105x0,3
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 972 199 O-ring 1
EnglischBem:
DeutschBem:
DeutschDesc: O-Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? Groove nut These parts are not sold separately 1
EnglischBem:
DeutschBem:
DeutschDesc: Nutmutter Diese Teile sind einzeln nicht lieferbar
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 975 304 Shaft seal No field repair item 1
EnglischBem:
DeutschBem:
DeutschDesc: Wellendichtring Diese Teile kцnnen nur bei Werkstattreparatur v
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 754 471 Cover No field repair item 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯring Diese Teile kцnnen nur bei Werkstattreparatur ver
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 753 605 Cover, assy. with fig-no: 28 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯring, kpl. mit Bild-Nr. 28
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 671 99 Circlip 1
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 754 472 Repair kit fig-nos: 07,26,28,29 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Rep.-Satz Bild-Nr. 07,26,28,29
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 973 125 Fluid sealing to fig-no: 17 50 ml A/R
EnglischBem:
DeutschBem:
DeutschDesc: Flьssigdichtung zu Bild-Nr. 17 50 ml
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 989 946 Fluid sealing (pipe thread) 50 ml (Rohrgewinde) A/R
EnglischBem:
DeutschBem:
DeutschDesc: Flьssigdichtung 50 ml (Rohrgewinde)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC4000-6 S/N 08153(g08153) / Hydraulic-Motor(090-1362 : 090-1362)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
