Содержание Excavators Mining Komatsu PC4000-6 S/N 08153(g08153)

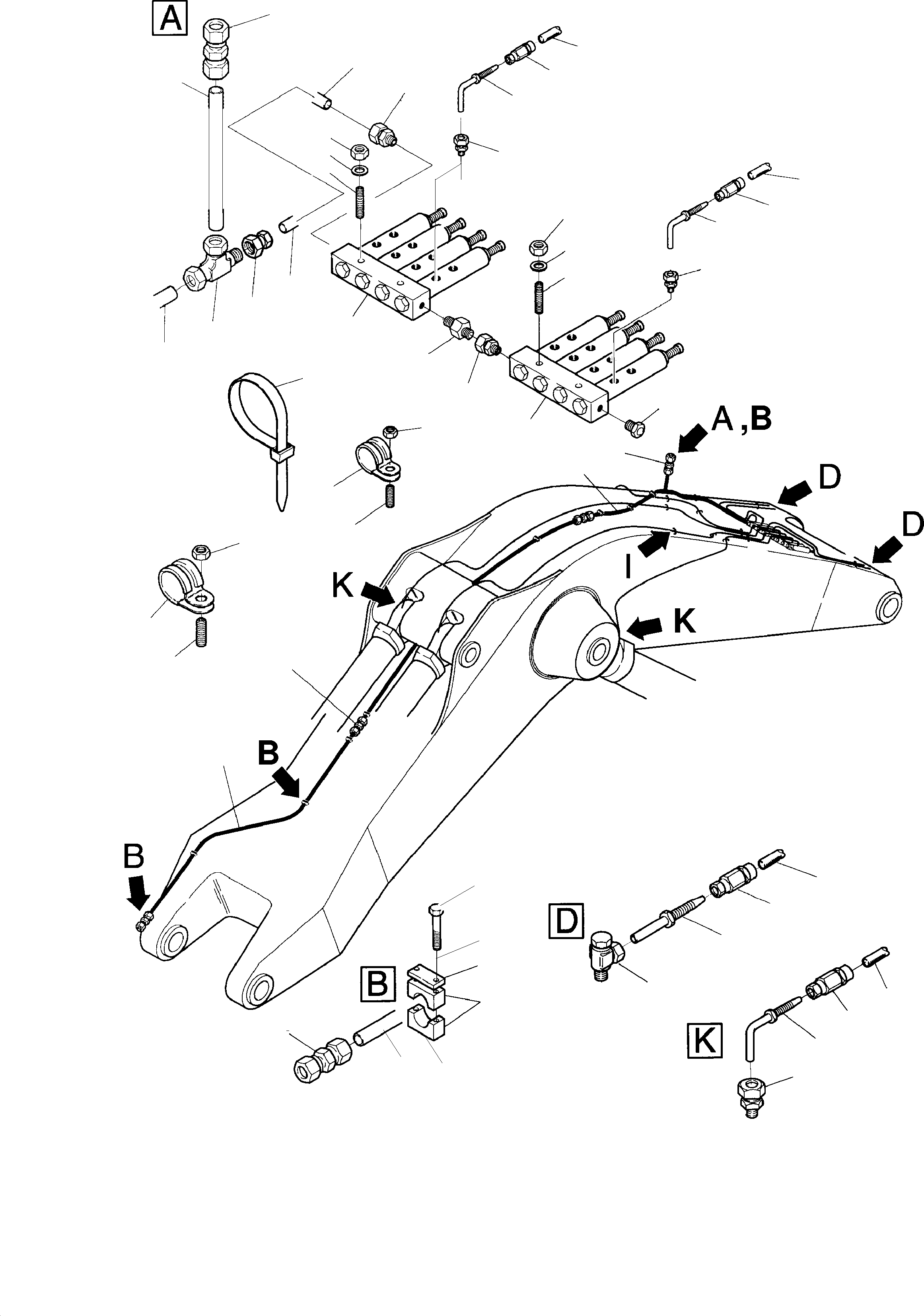

Boom - Lube Lines, BE - 9.75m(355-2370 : 355-2370)
Наименование Страница Код страницы
Metering Valve 991-0091 991-0091

Номер на схеме Каталожный номер Название Количество Детали
? 654 130 40 Protection cap with o-ring 8
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe mit O-Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 635 896 40 Tube protection Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Rohrwendel Meterware, bei Bestellung Lдnge angeben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 372 456 99 Union 4
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 912 98 Union 4
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 273 98 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 112 99 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 511 565 98 Thread pin 4
EnglischBem:
DeutschBem:
DeutschDesc: Gewindebolzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 029 98 Hose connection 90° 12
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchstutzen 90°
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 027 98 Hose connection 4
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchstutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 372 483 99 Union 2
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 324 672 40 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯschraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 215 424 99 Pipe assy. Ш 12 Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung Ш 12 Meterware, bei Bestellung Lдnge angeben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 576 160 40 Hose DN 4 Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 4 Meterware, bei Bestellung Lдnge angeben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 579 99 Bolt 14
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 509 308 98 Locking plate 7
EnglischBem:
DeutschBem:
DeutschDesc: Sicherungsblech
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 372 415 99 Union 3
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 372 627 99 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 373 588 99 Union 8
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 951 98 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 302 98 Clamp 15
EnglischBem:
DeutschBem:
DeutschDesc: Schelle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 000 99 Half clamp 14
EnglischBem:
DeutschBem:
DeutschDesc: Schellenhдlfte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 001 99 Plate 7
EnglischBem:
DeutschBem:
DeutschDesc: Platte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 092 99 Clamp 15
EnglischBem:
DeutschBem:
DeutschDesc: Schelle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 534 002 99 Plate 7
EnglischBem:
DeutschBem:
DeutschDesc: Platte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 599 99 Nut 4
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 025 98 Nut 30
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 945 40 Thread pin 30
EnglischBem:
DeutschBem:
DeutschDesc: Gewindebolzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 170 427 40 Cable strap 100
EnglischBem:
DeutschBem:
DeutschDesc: Kabelband
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 028 40 Collet 16
EnglischBem:
DeutschBem:
DeutschDesc: Schraubhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 905 772 40 Pipe assy. Ш 25 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung Ш 25
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 905 773 40 Pipe assy. Ш 25 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung Ш 25
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 905 774 40 Pipe assy. Ш 25 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohrleitung Ш 25
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC4000-6 S/N 08153(g08153) / Boom - Lube Lines, BE - 9.75m(355-2370 : 355-2370)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
