Содержание Excavators Mining Komatsu PC4000-6 S/N 08153(g08153)

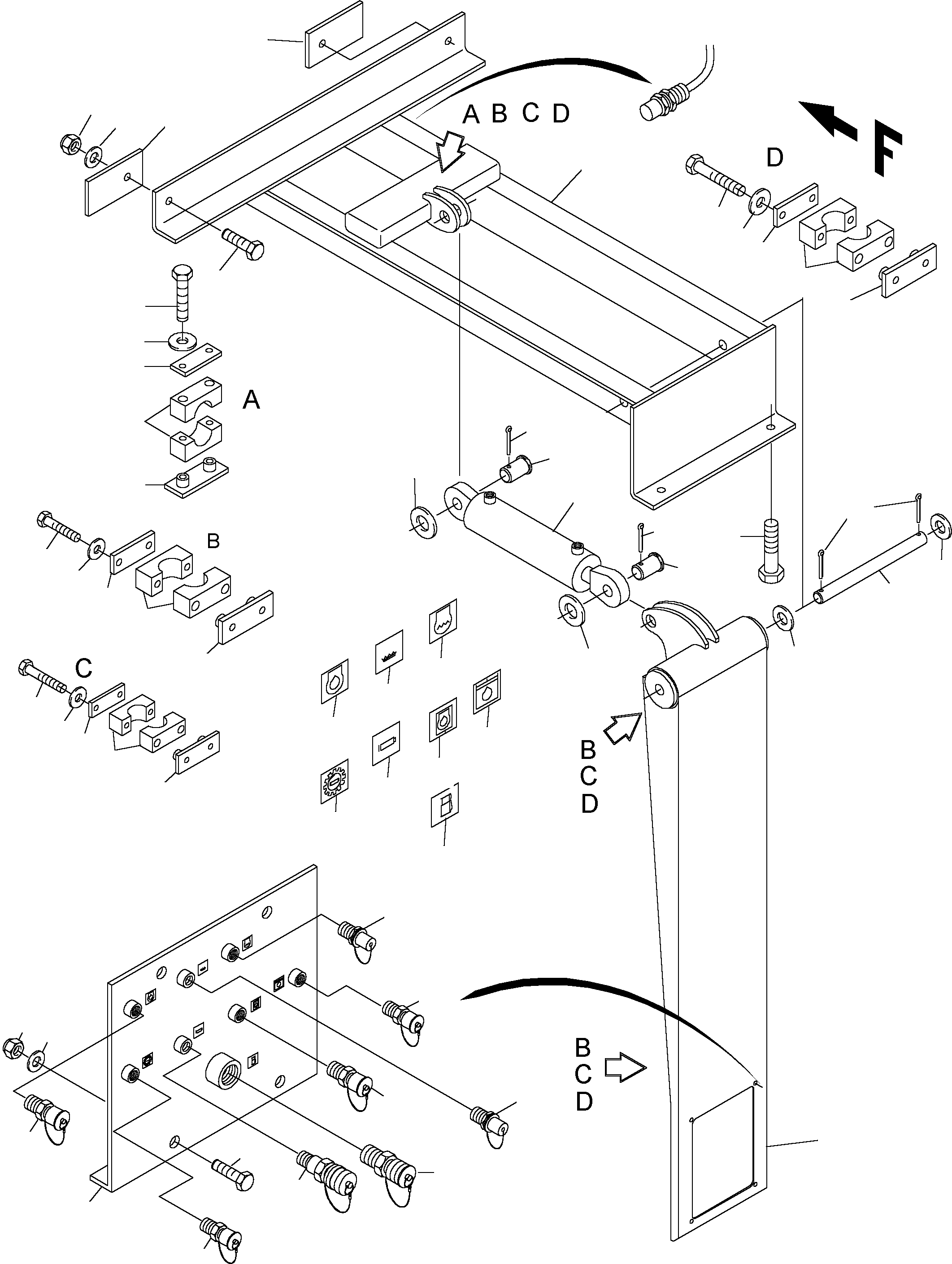

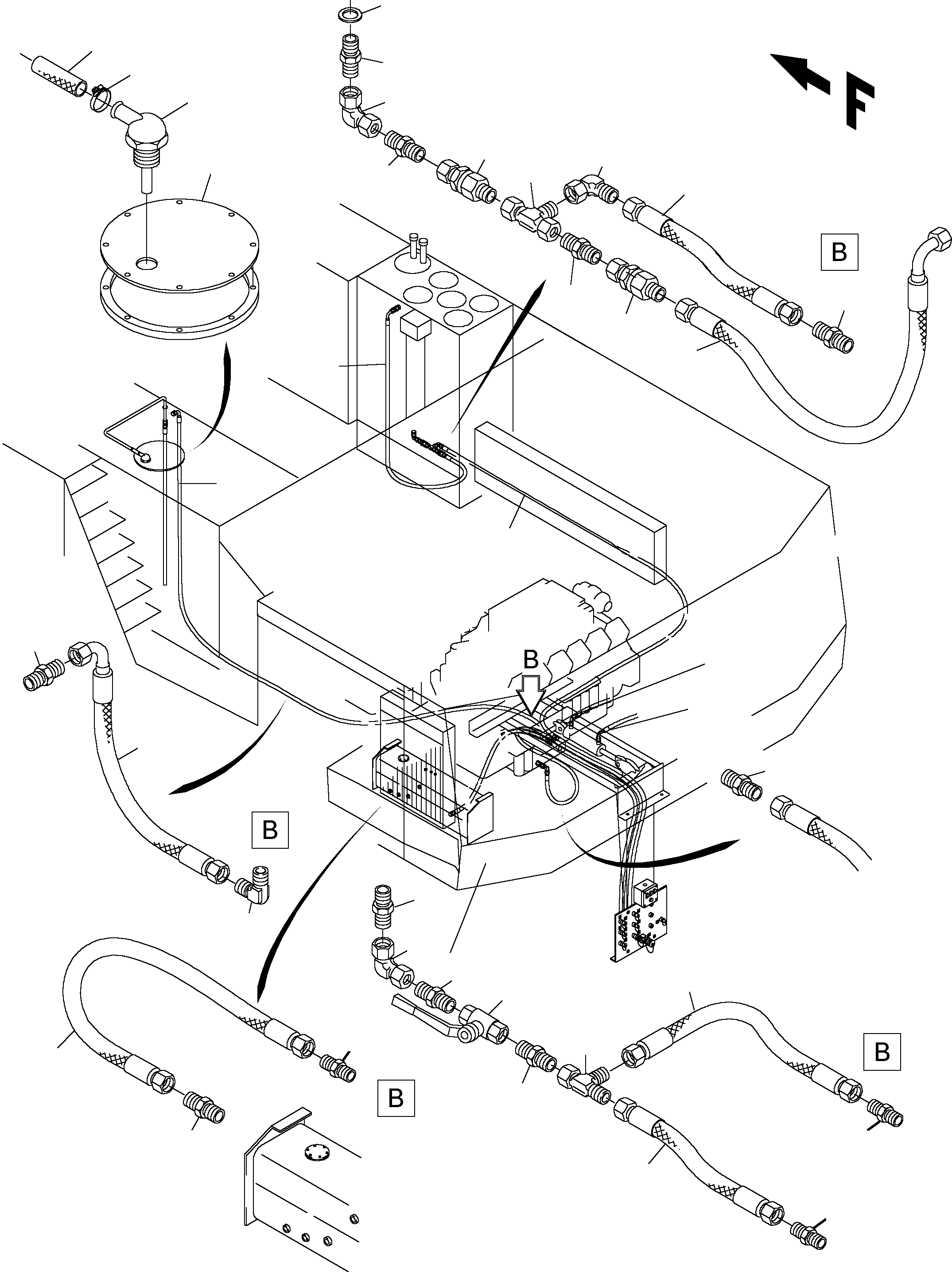

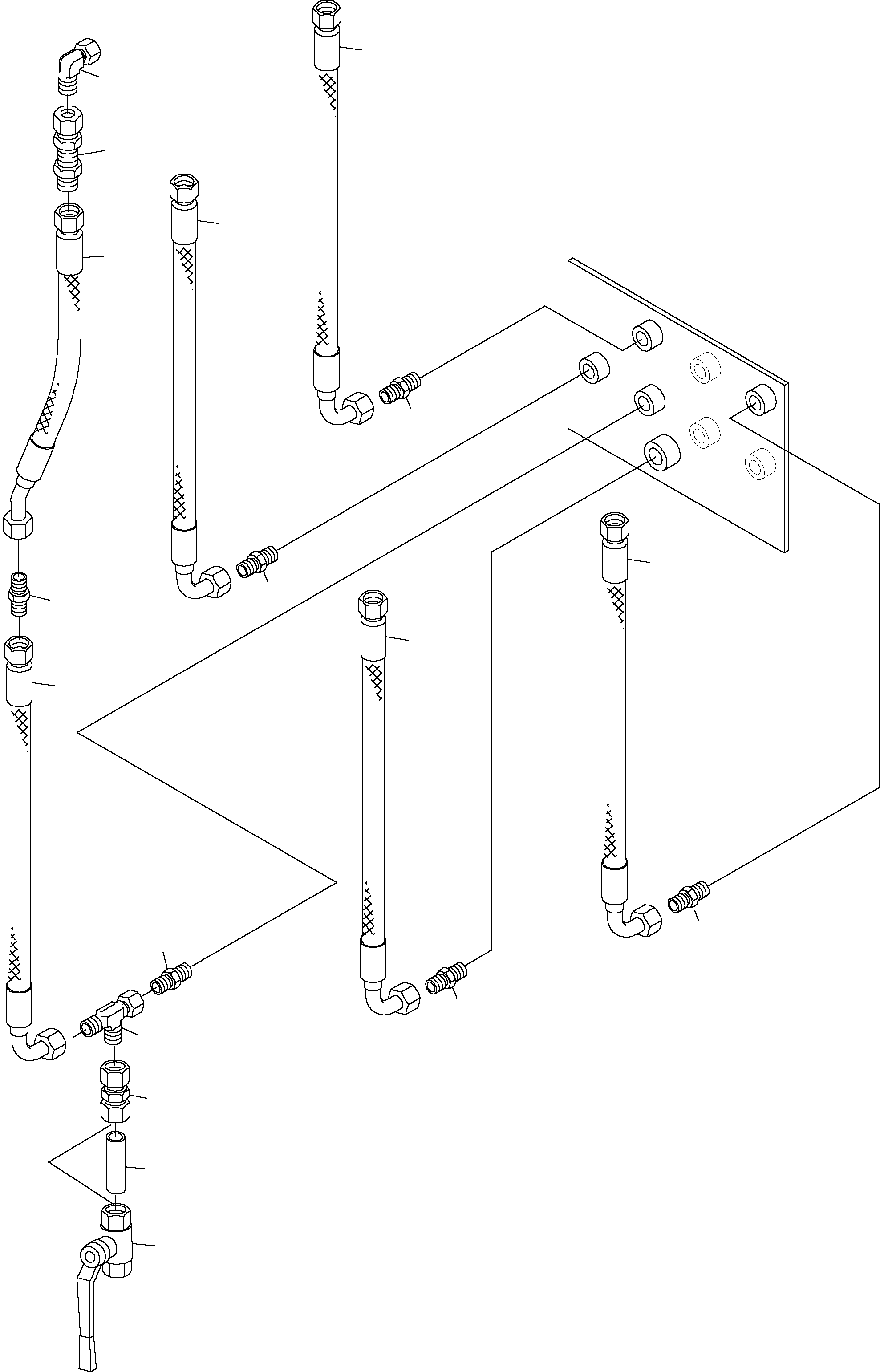

Refueling Equipment(355-2300a : 355-2300a)
Номер на схеме Каталожный номер Название Количество Детали
? 903 209 40 Supporting beam 1
EnglischBem:
DeutschBem:
DeutschDesc: Tragarm
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 903 210 40 Crosshead 1
EnglischBem:
DeutschBem:
DeutschDesc: Traverse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 903 237 40 Plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Betankungsblech
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 901 708 40 Hydr. cylinder 1
EnglischBem:
DeutschBem:
DeutschDesc: Hydraulikzylinder
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 903 218 40 Console 2
EnglischBem:
DeutschBem:
DeutschDesc: Konsole
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 903 221 40 Pin 1
EnglischBem:
DeutschBem:
DeutschDesc: Bolzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 827 98 Pin 2
EnglischBem:
DeutschBem:
DeutschDesc: Bolzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 342 125 99 Cotter pin 4
EnglischBem:
DeutschBem:
DeutschDesc: Splint
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 995 98 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 748 40 Filler neck (fuel) 1
EnglischBem:
DeutschBem:
DeutschDesc: Einfьllstutzen (Kraftstoff)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 324 436 40 Cap 1
EnglischBem:
DeutschBem:
DeutschDesc: Kappe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 872 98 Graphical symbol (fuel) 1
EnglischBem:
DeutschBem:
DeutschDesc: Bildzeichen (Kraftstoff)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 270 861 40 Filler neck (hydraulic oil) 1
EnglischBem:
DeutschBem:
DeutschDesc: Einfьllstutzen (Hydraulikцl)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 270 862 40 Cap 1
EnglischBem:
DeutschBem:
DeutschDesc: Kappe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 877 98 Graphical symbol (hydraulic oil) 1
EnglischBem:
DeutschBem:
DeutschDesc: Bildzeichen (Hydraulikцl)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 341 711 40 Filler neck (lubrication) 1
EnglischBem:
DeutschBem:
DeutschDesc: Einfьllstutzen (Schmierung)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 360 856 40 Cap 1
EnglischBem:
DeutschBem:
DeutschDesc: Kappe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 878 98 Graphical symbol (lubrication) 1
EnglischBem:
DeutschBem:
DeutschDesc: Bildzeichen (Schmierung)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 341 710 40 Filler neck (pinion lubrication) 1
EnglischBem:
DeutschBem:
DeutschDesc: Einfьllstutzen (Ritzelschmierung)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 879 98 Graphical symbol (pinion lubrication) 1
EnglischBem:
DeutschBem:
DeutschDesc: Bildzeichen (Ritzelschmierung)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 905 40 Filler neck (engine oil, cooling water) 2
EnglischBem:
DeutschBem:
DeutschDesc: Einfьllstutzen (Motorцl, Motorkьhlwasser)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 324 437 40 Cap 2
EnglischBem:
DeutschBem:
DeutschDesc: Kappe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 873 98 Graphical symbol (engine oil) 1
EnglischBem:
DeutschBem:
DeutschDesc: Bildzeichen (Motorцl)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 875 98 Graphical symbol (cooling water) 1
EnglischBem:
DeutschBem:
DeutschDesc: Bildzeichen (Motorkьhlwaser)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 906 40 Filler neck (water) 2
EnglischBem:
DeutschBem:
DeutschDesc: Einfьllstutzen (Wasser)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 324 438 40 Cap 2
EnglischBem:
DeutschBem:
DeutschDesc: Kappe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 880 98 Graphical symbol (water) 2
EnglischBem:
DeutschBem:
DeutschDesc: Bildzeichen (Wasser)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 631 99 Bolt 4
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 510 99 Washer 12
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 601 99 Nut 6
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 444 99 Bolt 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 666 99 Bolt 2
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 470 99 Washer 4
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 686 99 Nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 987 98 Half clamp 2
EnglischBem:
DeutschBem:
DeutschDesc: Schellenhдlfte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 511 855 98 Cover plate 1
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 542 99 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 343 003 99 Washer 20
EnglischBem:
DeutschBem:
DeutschDesc: Scheibe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 828 98 Weld on plate 6
EnglischBem:
DeutschBem:
DeutschDesc: AnschweiЯplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 830 98 Half clamp 6
EnglischBem:
DeutschBem:
DeutschDesc: Schellenhдlfte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 829 98 Cover plate 6
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 501 98 Bolt 12
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 533 989 99 Weld on plate 1
EnglischBem:
DeutschBem:
DeutschDesc: AnschweiЯplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 831 98 Half clamp 6
EnglischBem:
DeutschBem:
DeutschDesc: Schellenhдlfte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 505 712 98 Cover plate 3
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 505 701 98 Half clamp 6
EnglischBem:
DeutschBem:
DeutschDesc: Schellenhдlfte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 512 98 Weld on plate 3
EnglischBem:
DeutschBem:
DeutschDesc: AnschweiЯplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 415 99 Socket 2
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 409 99 Socket 8
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 903 290 40 Hose DN 50 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 50
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 903 224 40 Hose DN 20 8
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 20
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 281 98 Socket 3
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 438 99 Socket 3
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 305 992 99 Ball cock 2
EnglischBem:
DeutschBem:
DeutschDesc: Kugelhahn
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 643 98 Socket 7
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 573 98 Hose DN 20x6000 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 20x6000
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 574 98 Hose DN 20x10600 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 20x10600
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 751 40 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 087 98 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 572 98 Hose DN 20x4700 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 20x4700
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 571 98 Hose DN 20x4000 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 20x4000
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 235 98 Socket 1
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 654 458 40 Valve 2
EnglischBem:
DeutschBem:
DeutschDesc: Ventil
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 340 086 99 Seal ring 1
EnglischBem:
DeutschBem:
DeutschDesc: Dichtring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 634 317 40 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 447 98 Hose DN 10x5700 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 10x5700
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 609 98 Hose DN 50x8000 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 50x8000
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 160 98 Socket 4
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 569 98 Hose DN 20x3900 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 20x3900
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 568 98 Hose DN 20x900 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 20x900
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 896 671 40 Hose DN 32 Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 32 Meterware, bei Bestellung Lдnge angeben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 921 99 Clamp 1
EnglischBem:
DeutschBem:
DeutschDesc: Schelle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 448 98 Hose DN 10x5200 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 10x5200
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 374 430 99 Socket 2
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 674 970 40 Cover 1
EnglischBem:
DeutschBem:
DeutschDesc: Deckel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 551 704 40 Bleeder valve 1
EnglischBem:
DeutschBem:
DeutschDesc: Entlьftungsventil
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 570 98 Hose DN 20x3900 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauch DN 20x3900
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 882 98 Union 2
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 903 208 40 Pipe Ш 22 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohr Ш 22
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 752 40 Olive 2
EnglischBem:
DeutschBem:
DeutschDesc: Schneidring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 277 99 Union nut 2
EnglischBem:
DeutschBem:
DeutschDesc: Ьberwurfmutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 874 98 Graphical symbol (engine oil reserve tank) 1
EnglischBem:
DeutschBem:
DeutschDesc: Bildzeichen (Motorцl Reservebehдlter)
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 906 437 40 Olive 1
EnglischBem:
DeutschBem:
DeutschDesc: Schneidring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 274 99 Union nut 1
EnglischBem:
DeutschBem:
DeutschDesc: Ьberwurfmutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC4000-6 S/N 08153(g08153) / Refueling Equipment(355-2300a : 355-2300a)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC4000-6 S/N 08153(g08153) / Refueling Equipment(355-2300a : 355-2300a)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC4000-6 S/N 08153(g08153) / Refueling Equipment(355-2300a : 355-2300a)
?
?
?
?
?
?
?
?
?
?
Excavators Mining Komatsu / PC4000-6 S/N 08153(g08153) / Refueling Equipment(355-2300a : 355-2300a)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
