Содержание Excavators Mining Komatsu PC4000-6 S/N 08161(g08161)

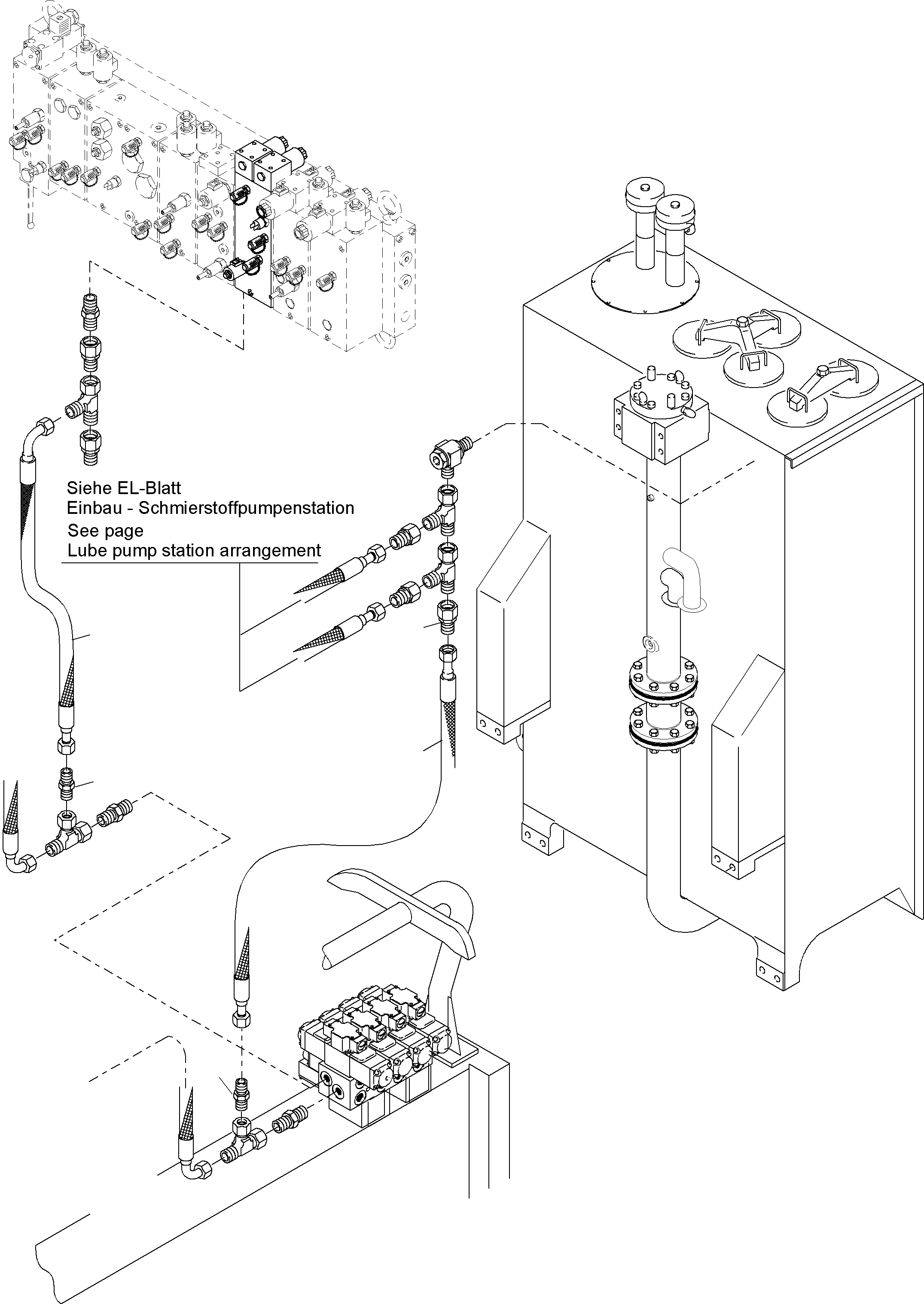

Remot Control Mainfold arr.(355-1848e : 355-1848e)
Номер на схеме Каталожный номер Название Количество Детали
? 655 166 40 Control plate assy. 2
EnglischBem:
DeutschBem:
DeutschDesc: Fernsteuerplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 654 494 40 Control plate assy. 2
EnglischBem:
DeutschBem:
DeutschDesc: Fernsteuerplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 371 459 99 Socket 49
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 174 98 Socket 36
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 157 98 Socket 2
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 045 98 Hose assy. DN 10x1240 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x1240
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 046 98 Hose assy. DN 10x570 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x570
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 048 98 Hose assy. DN 10x460 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x460
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 047 98 Hose assy. DN 10x960 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x960
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 049 98 Hose assy. DN 10x1020 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x1020
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 044 98 Hose assy. DN 10x650 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x650
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 057 98 Hose assy. DN 10x1470 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x1470
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 056 98 Hose assy. DN 10x1560 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x1560
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 055 98 Hose assy. DN 10x1710 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x1710
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 054 98 Hose assy. DN 10x1850 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x1850
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 058 98 Hose assy. DN 10x1035 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x1035
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 051 98 Hose assy. DN 10x1180 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x1180
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 052 98 Hose assy. DN 10x1270 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x1270
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 053 98 Hose assy. DN 10x1440 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x1440
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 745 98 Hose assy. DN 10x1000 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x1000
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 038 98 Hose assy. DN 10x665 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x665
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 042 98 Hose assy. DN 10x1180 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x1180
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 753 98 Hose assy. DN 10x400 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x400
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 536 98 Hose assy. DN 10x600 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x600
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 043 98 Hose assy. DN 10x1630 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x1630
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 040 98 Hose assy. DN 10x1500 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x1500
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 050 98 Hose assy. DN 10x1090 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 10x1090
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 904 616 40 Strip 9
EnglischBem:
DeutschBem:
DeutschDesc: Leiste
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 555 99 Bolt 16
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 517 618 98 Hose assy. DN 16x8000 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 16x8000
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 655 98 Hose assy. DN 16x5700 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 16x5700
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 621 127 40 Union 1
EnglischBem:
DeutschBem:
DeutschDesc: Verschraubung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 865 98 Socket 2
EnglischBem:
DeutschBem:
DeutschDesc: Stutzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 931 401 40 Hose support 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchstьtze
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 887 576 40 Thread plate 2
EnglischBem:
DeutschBem:
DeutschDesc: Gewindeplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 741 98 Resilient sleeve 8
EnglischBem:
DeutschBem:
DeutschDesc: Dehnhьlse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 006 98 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
