Содержание Excavators Mining Komatsu PC4000-6 S/N 08161(g08161)

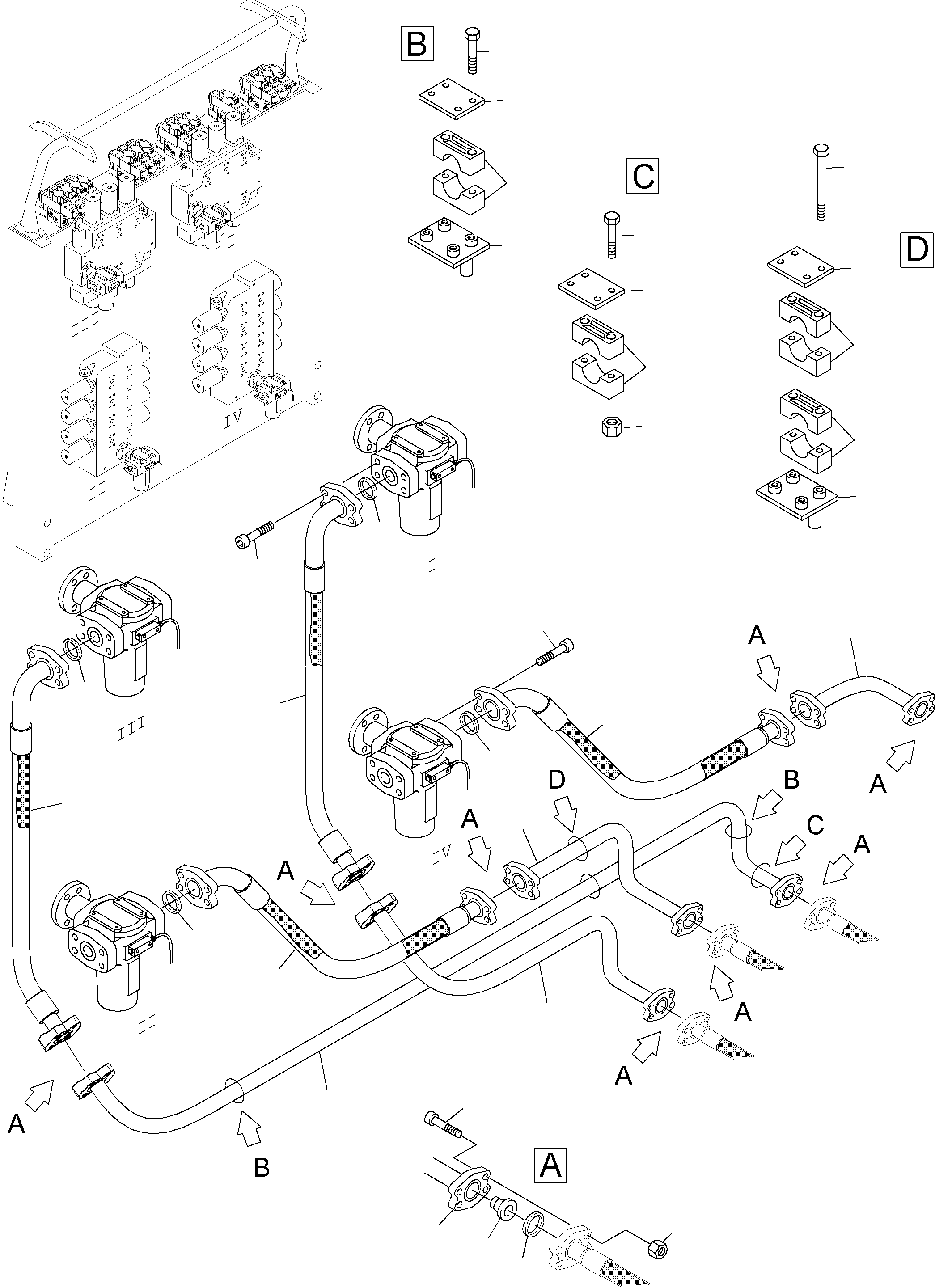

Pressure Lines - Main Pumps - H.P.-Filter(355-1832a : 355-1832a)
Номер на схеме Каталожный номер Название Количество Детали
? 512 313 98 Hose assy. DN 50x4050 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 50x4050
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 317 98 Hose assy. DN 50x2700 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 50x2700
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 641 498 40 Hose assy. DN 50x1980 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 50x1980
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 488 98 Hose assy. DN 50x1810 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 50x1810
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 385 243 40 Flange seal 16
EnglischBem:
DeutschBem:
DeutschDesc: Flanschdichtung
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 305 99 Bolt 32
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 399 98 Weld-on plate 9
EnglischBem:
DeutschBem:
DeutschDesc: AnschweiЯplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 509 064 98 Half clamp 18
EnglischBem:
DeutschBem:
DeutschDesc: Klemmenhдlfte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 516 024 98 Grommet 9
EnglischBem:
DeutschBem:
DeutschDesc: Gummieinsatz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 500 398 98 Cover plate 9
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 641 99 Bolt 18
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 513 246 98 Hose assy. DN 50x1010 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 50x1010
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 512 677 98 Hose assy. DN 50x1200 1
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 50x1200
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 641 501 40 Hose assy. DN 50x1630 2
EnglischBem:
DeutschBem:
DeutschDesc: Schlauchleitung DN 50x1630
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 448 98 Flange 8
EnglischBem:
DeutschBem:
DeutschDesc: Flansch
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 449 98 Ring 8
EnglischBem:
DeutschBem:
DeutschDesc: Ring
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 319 313 99 Bolt 32
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 662 98 Nut 32
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 768 851 73 Pipe Ш 65 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohr Ш 65
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 768 852 73 Pipe Ш 65 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohr Ш 65
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 768 853 73 Pipe Ш 65 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohr Ш 65
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 768 854 73 Pipe Ш 65 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohr Ш 65
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 914 746 40 Weld-on plate 6
EnglischBem:
DeutschBem:
DeutschDesc: AnschweiЯplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 308 431 99 Bolt 8
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 446 98 Half clamp 24
EnglischBem:
DeutschBem:
DeutschDesc: Klemmenhдlfte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 506 533 98 Bolt 16
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 504 682 98 Bolt 16
EnglischBem:
DeutschBem:
DeutschDesc: Schraube
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 334 600 99 Nut 16
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 502 965 98 Cover plate 10
EnglischBem:
DeutschBem:
DeutschDesc: Deckplatte
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
