Содержание Excavators Mining Komatsu PC3000-1 S/N 06179(g06179)

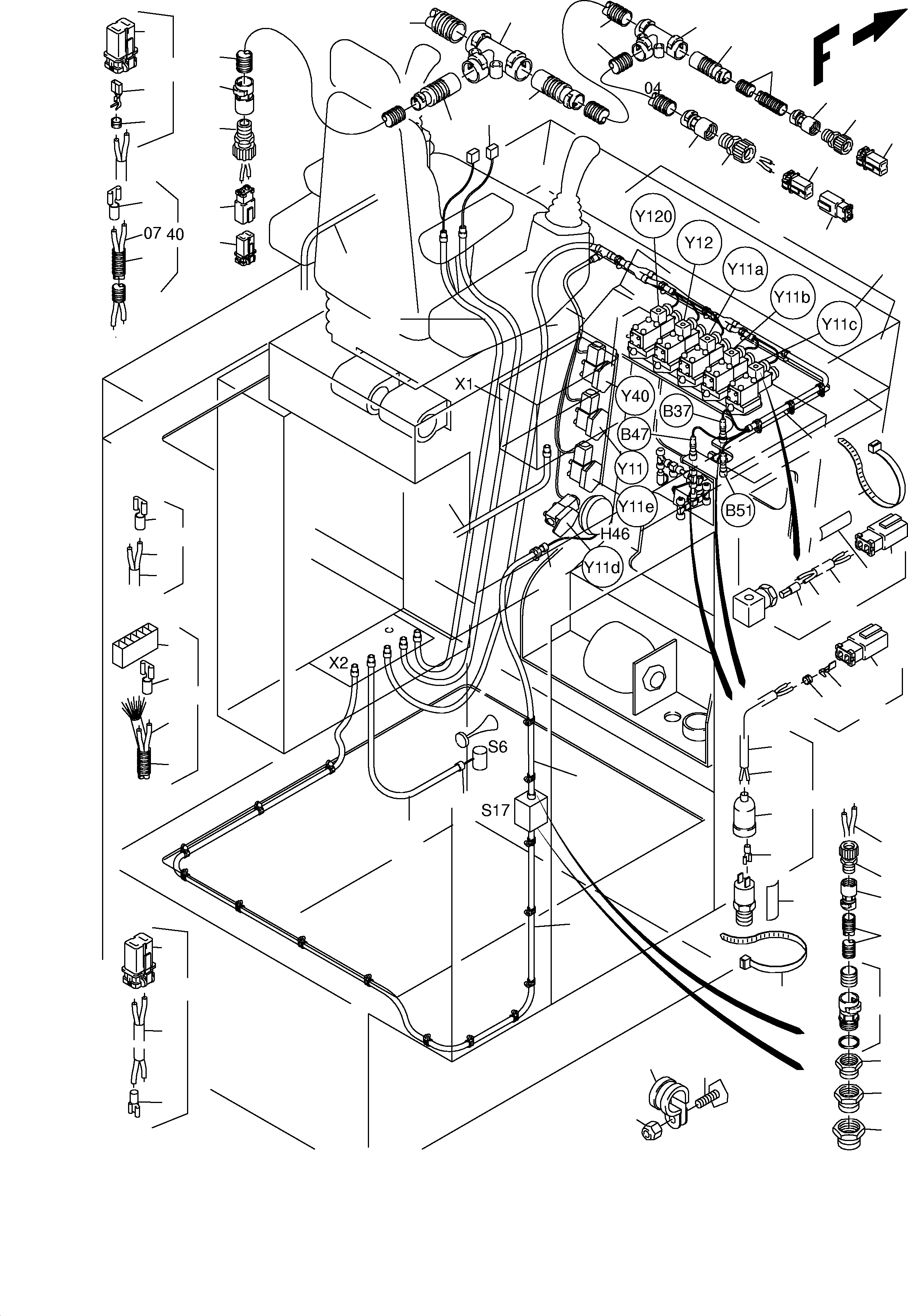

Electric - Cab Support(485-2135f : 485-2135f)
Номер на схеме Каталожный номер Название Количество Детали
? 903 341 40 Harness - control frame - cab support 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum - Steuerrahmen - Untersatz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 649 40 Protecting hose DN 10 Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauch DN 10 Meterware, bei Bestellung Lдnge angeben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 651 40 Protecting hose DN 17 Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauch DN 17 Meterware, bei Bestellung Lдnge angeben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 629 40 T-Distributor DN 17 1
EnglischBem:
DeutschBem:
DeutschDesc: T-Verteiler DN 17
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 632 40 Pipe adapter DN 17/10 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohradapter DN 17/10
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 189 40 Cable 1 qmm BL Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 1 qmm BL Meterware, bei Bestellung Lдnge angeben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 805 40 Fitting PG 9 3
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯarmatur PG 9
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 808 40 Fitting PG 16 2
EnglischBem:
DeutschBem:
DeutschDesc: AnschluЯarmatur PG 16
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 798 40 Cable union PG 9 3
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung PG 9
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 804 40 Cable union PG 16 2
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung PG 16
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 891 031 40 Plug with bushing assy. 12
EnglischBem:
DeutschBem:
DeutschDesc: Stecker mit Buchse kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 302 98 Clamp 10
EnglischBem:
DeutschBem:
DeutschDesc: Schelle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 510 363 98 Clamp 10
EnglischBem:
DeutschBem:
DeutschDesc: Schelle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 946 40 Thread pin 20
EnglischBem:
DeutschBem:
DeutschDesc: Gewindebolzen
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 507 025 98 Nut 20
EnglischBem:
DeutschBem:
DeutschDesc: Mutter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 339 79 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 345 79 Rear holder 2-poles 1
EnglischBem:
DeutschBem:
DeutschDesc: Rьckhalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 350 79 Bushing 2
EnglischBem:
DeutschBem:
DeutschDesc: Buchse
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 352 79 Spout 2
EnglischBem:
DeutschBem:
DeutschDesc: Tьlle
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 891 060 40 Plug for pressure switch 2
EnglischBem:
DeutschBem:
DeutschDesc: Stecker fьr Druckschalter
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 490 554 40 Protection cap 2
EnglischBem:
DeutschBem:
DeutschDesc: Schutzkappe
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 323 961 40 Sleeve 6,3x0,8 4
EnglischBem:
DeutschBem:
DeutschDesc: Steckhьlse 6,3x0,8
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 455 756 99 Insulating tube B 6x0,6 Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Isolierschlauch B 6x0,6 Meterware, bei Bestellung Lдnge angeben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 189 40 Cable 1 qmm BL Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 1 qmm BL Meterware, bei Bestellung Lдnge angeben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 891 039 40 Plug with pins assy. 7
EnglischBem:
DeutschBem:
DeutschDesc: Stecker mit Stiften kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 338 79 Plug 1
EnglischBem:
DeutschBem:
DeutschDesc: Stecker
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 006 348 79 Pin 2
EnglischBem:
DeutschBem:
DeutschDesc: Stift
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 600 790 99 Reducing 11-9 2
EnglischBem:
DeutschBem:
DeutschDesc: Reduzierung 11-9
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 600 812 99 Reducing 13,5-11 2
EnglischBem:
DeutschBem:
DeutschDesc: Reduzierung 13,5-11
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 600 813 99 Reducing 16-13,5 2
EnglischBem:
DeutschBem:
DeutschDesc: Reduzierung 16-13,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 621 40 Cable union DN 10, straight 2
EnglischBem:
DeutschBem:
DeutschDesc: Kabelverschraubung DN 10, gerade
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 055 130 40 Tab 0,5 - 1,5 A/R
EnglischBem:
DeutschBem:
DeutschDesc: Flachstecker 0,5 - 1,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 455 757 99 Insulating tube B 7x0,7 Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Isolierschlauch B 7x0,7 Meterware, bei Bestellung Lдnge angeben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 834 40 Protecting hose DN 36 Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauch DN 36 Meterware, bei Bestellung Lдnge angeben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 894 594 40 Connection cable 1
EnglischBem:
DeutschBem:
DeutschDesc: Verbindungskabel
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 635 043 40 Name plate A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kennzeichenschild
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 292 40 Cable strap A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabelband
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 891 187 40 Harness X1 - horn 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum X1 - Signalhorn
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 891 052 40 Harness X1 - X2 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum X1 - X2
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 057 296 40 Connector 1
EnglischBem:
DeutschBem:
DeutschDesc: Steckverbinder
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 515 194 40 Cable 2,5 BL Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Kabel 2,5 BL Meterware, bei Bestellung Lдnge angeben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 630 40 T-Distributor DN 29/23 1
EnglischBem:
DeutschBem:
DeutschDesc: T-Verteiler DN 29/23
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 635 40 Pipe adapter DN 29/17 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohradapter DN 29/17
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 891 084 40 Plug 2-pole assy. 1
EnglischBem:
DeutschBem:
DeutschDesc: VerschluЯstecker 2-pol. kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 652 40 Cable protection hose DN 23 Bulk ware, state length required A/R
EnglischBem:
DeutschBem:
DeutschDesc: Schutzschlauch DN 23 Meterware, bei Bestellung Lдnge angeben
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 655 634 40 Pipe adapter DN 23/17 1
EnglischBem:
DeutschBem:
DeutschDesc: Rohradapter DN 23/17
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 891 179 40 Cable control panel - seat 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel Steuerpult - Sitz
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 891 188 40 Cable control panel - dumper counter 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabel Steuerpult - Dumper- zдhler
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 903 364 40 Harness assy. V24 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelbaum V24 kpl.
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 056 070 40 Cable sleeve 1,0 - 1,5 1
EnglischBem:
DeutschBem:
DeutschDesc: Kabelhьlse 1,0 - 1,5
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:
? 891 066 40 Plug valve 7
EnglischBem:
DeutschBem:
DeutschDesc: Stecker-Ventil
InternBDB:
InternKon:
SerienBem:
Zwhead_Deu:
Zwhead_Eng:

Excavators Mining Komatsu / PC3000-1 S/N 06179(g06179) / Electric - Cab Support(485-2135f : 485-2135f)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
