Содержание Crawler Loaders Komatsu D75S-5 S/N 15001-UP(d75s-5c)

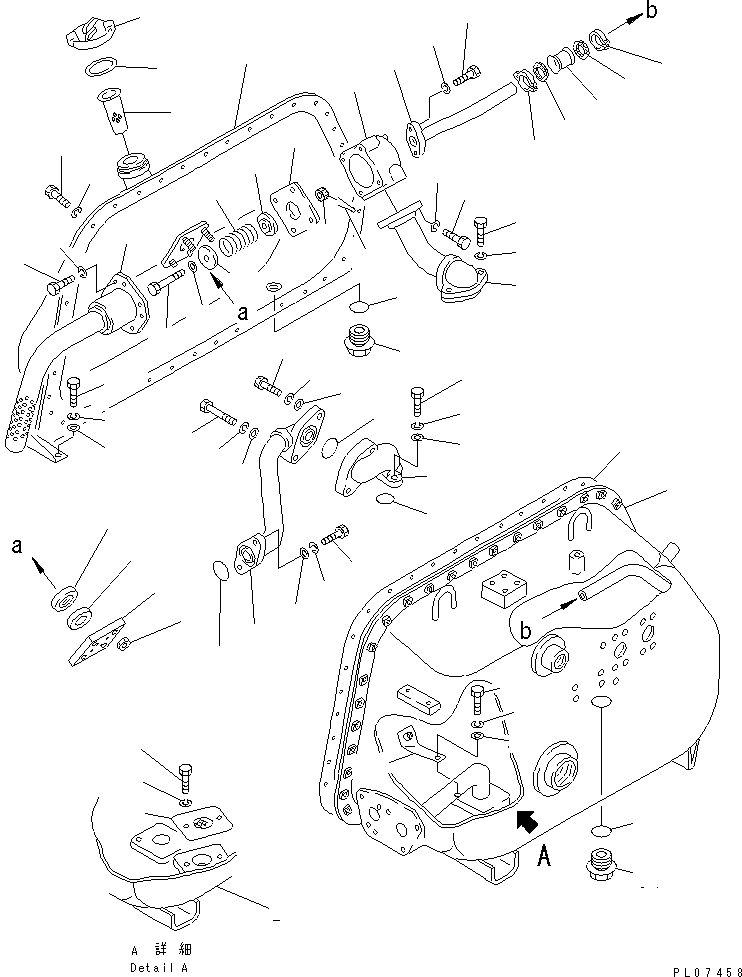

HYDRAULIC TANK AND CONTROL VALVE (1/4)(450120 : Y1660-01A0)
Номер на схеме Каталожный номер Название Количество Детали
? 145-60-43002 TANK VALVE ASS'Y 1
SN: 16454-
KIT-FLAG: _-
SERIALNO: 16454-
? 145-60-43001 TANK VALVE ASS'Y 1
SN: 15001-16453
KIT-FLAG: _-
SERIALNO: 15001-16453
? THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.Y1660-01A0 TO Y1660-04A0.
SERIALNO:
? 145-60-43220 • TANK 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 145-60-43210 • TANK 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07715-21074 • CASE 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07715-00651 • COVER 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07715-11257 • RING 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01598-11011 • NUT 4
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07040-12414 • PLUG,DRAIN 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07002-02434 • O-RING 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 141-60-33182 • GASKET 1
SN: 16454-
KIT-FLAG: _-
SERIALNO: 16454-
? 141-60-33181 • GASKET 1
SN: 15001-16453
KIT-FLAG: _-
SERIALNO: 15001-16453
? 01010-31025 • BOLT 41
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01602-01030 • WASHER,SPRING 41
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 141-60-33730 • STRAINER 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07051-00000 • CAP 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07051-00003 • • GASKET 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01010-31440 • BOLT 3
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01010-31465 • BOLT 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01010-31445 • BOLT 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01602-01442 • WASHER,SPRING 6
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01643-31445 • WASHER 6
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 141-60-33541 • TUBE 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07000-13035 • O-RING 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 141-60-33562 • ELBOW 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07000-13040 • O-RING 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 141-60-33353 • TUBE 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01010-31445 • BOLT 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01010-31440 • BOLT 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01602-01442 • WASHER,SPRING 4
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 141-60-33372 • HOUSING 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 141-78-23220 • CAGE 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 145-60-17170 • VALVE 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 135-60-17110 • SPRING 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01640-01223 • WASHER 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 145-60-17191 • BOLT 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01590-00809 • NUT 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 04050-02015 • PIN,COTTER 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 141-60-33393 • TUBE 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01010-31030 • BOLT 4
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01010-31020 • BOLT 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01602-01030 • WASHER,SPRING 6
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01643-01032 • WASHER 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 141-60-33323 • TUBE 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01010-31025 • BOLT 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01602-01030 • WASHER,SPRING 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07332-00400 • COUPLING ASS'Y 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07332-50400 • • GASKET 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07332-60400 • • CLAMP 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 141-60-33680 • BRACKET 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 144-60-13311 • STRAINER 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01010-31016 • BOLT 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 01602-01030 • WASHER,SPRING 2
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07044-12412 • PLUG 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-
? 07002-02434 • O-RING 1
SN: 15001-
KIT-FLAG: _-
SERIALNO: 15001-

Crawler Loaders Komatsu / D75S-5 S/N 15001-UP(d75s-5c) / HYDRAULIC TANK AND CONTROL VALVE (1/4)(450120 : Y1660-01A0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
