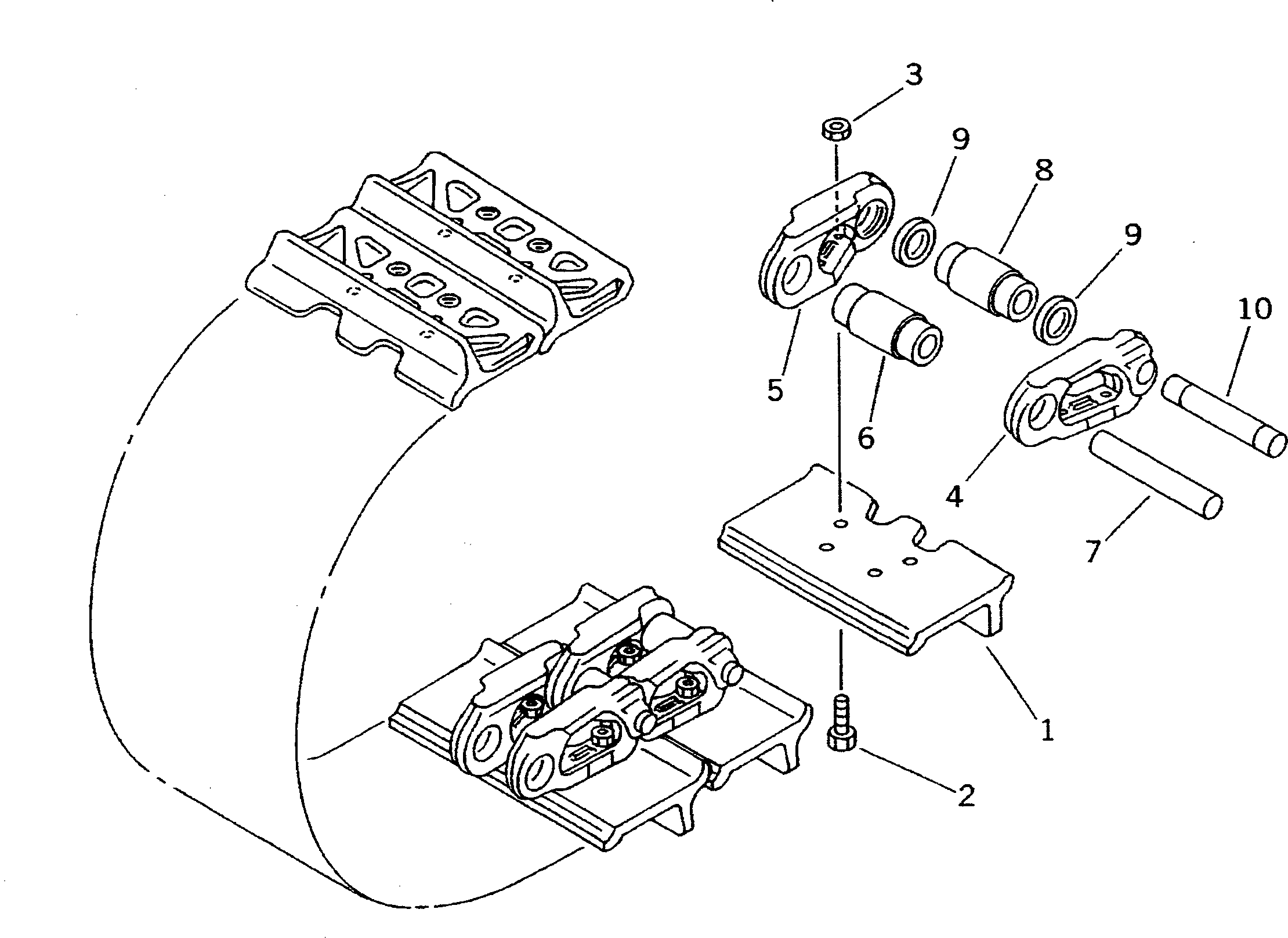

| Номер на схеме | Каталожный номер | Название | Количество | Детали | |||
|---|---|---|---|---|---|---|---|
| ? | 460MM WIDE | SERIALNO: |
|||||
| ? | 145-32-03010 | TRACK SHOE ASS'Y | 1 | SN: 16292- KIT-FLAG: _- SERIALNO: 16292- |
|||
| ? | □145-32-02803 | TRACK SHOE ASS'Y | 1 | SN: .-16291 KIT-FLAG: _- SERIALNO: .-16291 |
|||
| ? | □145-32-02802 | TRACK SHOE ASS'Y | 1 | SN: 15001-. KIT-FLAG: _- SERIALNO: 15001-. |
|||
| ? | 145-32-11352 | • SHOE | 76 | SN: 15001- KIT-FLAG: _- SERIALNO: 15001- |
|||
| ? | 154-32-31211 | • BOLT, SHOE (KIT) | 304 | SN: 16292- KIT-FLAG: _- SERIALNO: 16292- |
|||
| ? | 154-820-1240 | • BOLT (KIT) | 304 | SN: 15001-16291 KIT-FLAG: _- SERIALNO: 15001-16291 |
|||
| ? | 154-32-31220 | • NUT, SHOE (KIT) | 304 | SN: 16292- KIT-FLAG: _- SERIALNO: 16292- |
|||
| ? | 01803-02026 | • NUT, SHOE (KIT) | 304 | SN: 15001-16291 KIT-FLAG: _- SERIALNO: 15001-16291 |
|||
| ? | 154-32-00360 | • TRACK LINK ASS'Y | 1 | SN: 16292- KIT-FLAG: _- SERIALNO: 16292- |
|||
| ? | □154-32-00143 | • TRACK LINK ASS'Y | 1 | SN: .-16291 KIT-FLAG: _- SERIALNO: .-16291 |
|||
| ? | □154-32-00142 | • TRACK LINK ASS'Y | 1 | SN: 15001-. KIT-FLAG: _- SERIALNO: 15001-. |
|||
| ? | 154-32-11127 | • • LINK,TRACK, L.H. | 76 | SN: 15001- KIT-FLAG: _- SERIALNO: 15001- |
|||
| ? | 154-32-11137 | • • LINK,TRACK, R.H. | 76 | SN: 15001- KIT-FLAG: _- SERIALNO: 15001- |
|||
| ? | 154-32-31161 | • • BUSHING,REGULAR | 72 | SN: 16292- KIT-FLAG: _- SERIALNO: 16292- |
|||
| ? | 154-32-31160 | • • BUSHING, REGULAR | 72 | SN: 15001-16291 KIT-FLAG: _- SERIALNO: 15001-16291 |
|||
| ? | 154-820-1153 | • • PIN | 72 | SN: .- KIT-FLAG: _- SERIALNO: .- |
|||
| ? | □154-32-11152 | • • PIN, REGULAR | 72 | SN: 15001-. KIT-FLAG: _- SERIALNO: 15001-. |
|||
| ? | 154-32-31171 | • • BUSHING,MASTER | 4 | SN: 16292- KIT-FLAG: _- SERIALNO: 16292- |
|||
| ? | 154-32-31170 | • • BUSHING, MASTER | 4 | SN: 15001-16291 KIT-FLAG: _- SERIALNO: 15001-16291 |
|||
| ? | 154-32-11180 | • • SPACER | 8 | SN: 15001- KIT-FLAG: _- SERIALNO: 15001- |
|||
| ? | 154-820-1192 | • • PIN | 4 | SN: .- KIT-FLAG: _- SERIALNO: .- |
|||
| ? | □154-32-11193 | • • PIN, MASTER | 4 | SN: 15001-. KIT-FLAG: _- SERIALNO: 15001-. |
|||
| ? | SERVICE KIT | SERIALNO: |
|||||
| ? | 154-32-05021 | SHOE BOLT AND NUT K. | 1 | SN: 16292- KIT-FLAG: _- SERIALNO: 16292- |
|||
| ? | □154-820-0510 | SHOE BOLT AND NUT K. | 1 | SN: 15001-16291 KIT-FLAG: _- SERIALNO: 15001-16291 |
|||
| ? | 154-32-31211 | • BOLT, SHOE | 30 | SN: 16292- KIT-FLAG: _- SERIALNO: 16292- |
|||
| ? | 154-820-1240 | • BOLT | 30 | SN: 15001-16291 KIT-FLAG: _- SERIALNO: 15001-16291 |
|||
| ? | 154-32-31220 | • NUT, SHOE | 30 | SN: 16292- KIT-FLAG: _- SERIALNO: 16292- |
|||
| ? | 01803-02026 | • NUT, SHOE | 30 | SN: 15001-16291 KIT-FLAG: _- SERIALNO: 15001-16291 |
|||
| ? | OVERSIZE PARTS | SERIALNO: |
|||||
| ? | SELECT AS REQUIRED NOT NECESSARY TO USE ALL OF THE OVERSIZE PARTS. | SERIALNO: |
|||||
| ? | 0.10MM OVERSIZE | SERIALNO: |
|||||
| ? | 154-98-09471 | BUSHING,REGULAR | A/R | SN: 16292- KIT-FLAG: _- SERIALNO: 16292- |
|||
| ? | 154-98-09470 | BUSHING, REGULAR | A/R | SN: 15001-16291 KIT-FLAG: _- SERIALNO: 15001-16291 |
|||
| ? | 154-98-09212 | PIN, REGULAR | A/R | SN: 16292- KIT-FLAG: _- SERIALNO: 16292- |
|||
| ? | □154-98-09012 | PIN, REGULAR | A/R | SN: 15001-16291 KIT-FLAG: _- SERIALNO: 15001-16291 |
|||
| ? | 154-98-09441 | BUSHING, MASTER | A/R | SN: 16292- KIT-FLAG: _- SERIALNO: 16292- |
|||
| ? | 154-98-09440 | BUSHING, MASTER | A/R | SN: 15001-16291 KIT-FLAG: _- SERIALNO: 15001-16291 |
|||
| ? | 154-98-09242 | PIN, MASTER | A/R | SN: 16292- KIT-FLAG: _- SERIALNO: 16292- |
|||
| ? | □154-98-09042 | PIN, MASTER | A/R | SN: 15001-16291 KIT-FLAG: _- SERIALNO: 15001-16291 |
|||
| ? | 0.18MM OVERSIZE | SERIALNO: |
|||||
| ? | 154-98-09491 | BUSHING,REGULAR | A/R | SN: 16292- KIT-FLAG: _- SERIALNO: 16292- |
|||
| ? | 154-98-09490 | BUSHING, REGULAR | A/R | SN: 15001-16291 KIT-FLAG: _- SERIALNO: 15001-16291 |
|||
| ? | 154-98-09232 | PIN, REGULAR | A/R | SN: 16292- KIT-FLAG: _- SERIALNO: 16292- |
|||
| ? | □154-98-09032 | PIN, REGULAR | A/R | SN: 15001-16291 KIT-FLAG: _- SERIALNO: 15001-16291 |
|||
| ? | 154-98-09461 | BUSHING, MASTER | A/R | SN: 16292- KIT-FLAG: _- SERIALNO: 16292- |
|||
| ? | 154-98-09460 | BUSHING, MASTER | A/R | SN: 15001-16291 KIT-FLAG: _- SERIALNO: 15001-16291 |
|||
| ? | 154-98-09262 | PIN, MASTER | A/R | SN: 16292- KIT-FLAG: _- SERIALNO: 16292- |
|||
| ? | □154-98-09062 | PIN, MASTER | A/R | SN: 15001-16291 KIT-FLAG: _- SERIALNO: 15001-16291 |
