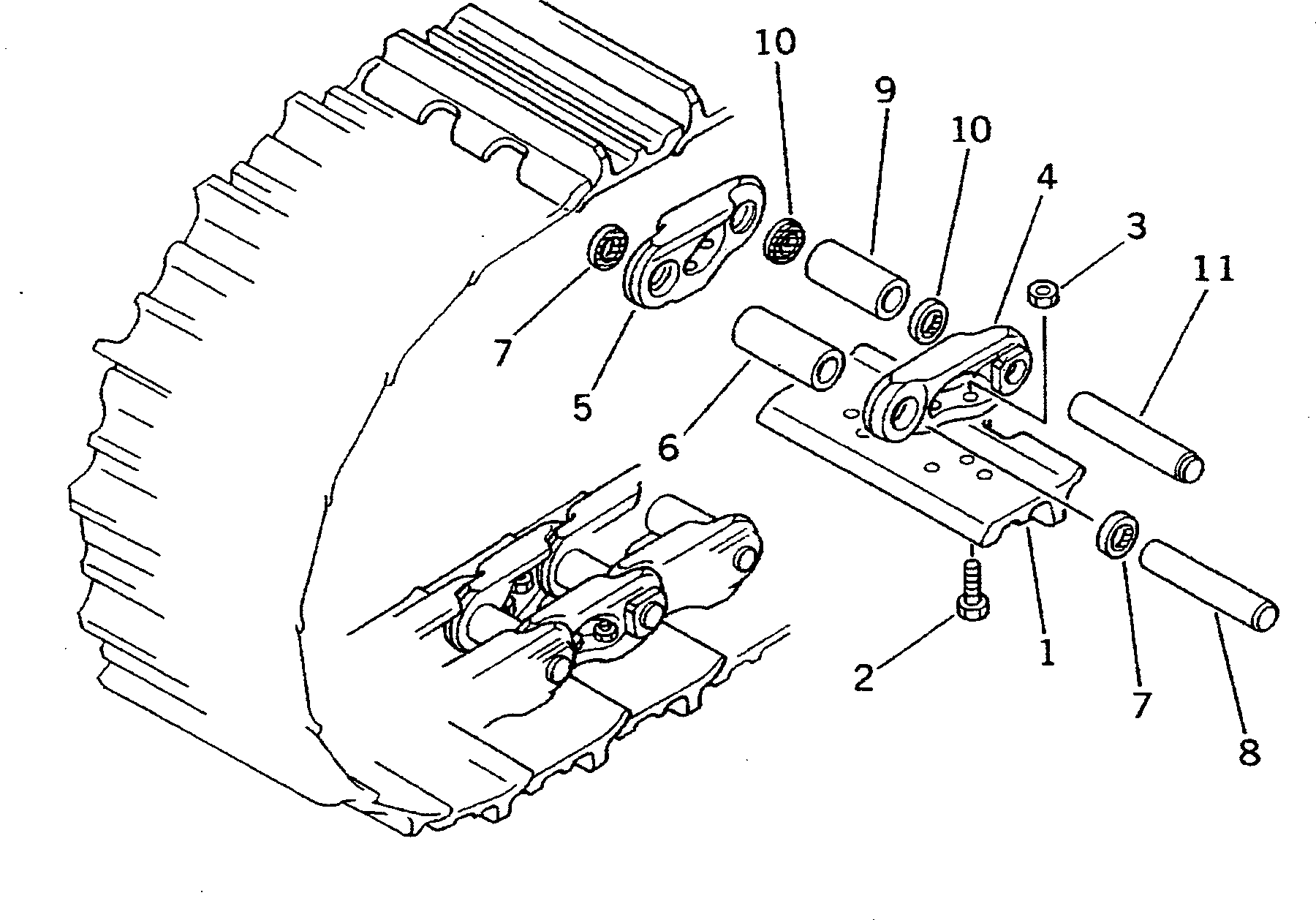

| Номер на схеме | Каталожный номер | Название | Количество | Детали | |||
|---|---|---|---|---|---|---|---|
| ? | 460MM WIDE | SERIALNO: |
|||||
| ? | 145-32-02980 | TRACK SHOE ASS'Y | 1 | SN: 16290-16448 KIT-FLAG: _- SERIALNO: 16290-16448 |
|||
| ? | □145-32-02004 | TRACK SHOE ASS'Y | 1 | SN: .-16289 KIT-FLAG: _- SERIALNO: .-16289 |
|||
| ? | □145-32-02003 | TRACK SHOE ASS'Y | 1 | SN: 15001-. KIT-FLAG: _- SERIALNO: 15001-. |
|||
| ? | 145-32-11294 | • SHOE | 76 | SN: 16290-16448 KIT-FLAG: _- SERIALNO: 16290-16448 |
|||
| ? | 145-32-11293 | • SHOE,TRACK | 76 | SN: 15001-16289 KIT-FLAG: _- SERIALNO: 15001-16289 |
|||
| ? | 154-32-31211 | • BOLT, SHOE (KIT) | 304 | SN: 16290-16448 KIT-FLAG: _- SERIALNO: 16290-16448 |
|||
| ? | 154-820-1240 | • BOLT (KIT) | 304 | SN: 15001-16289 KIT-FLAG: _- SERIALNO: 15001-16289 |
|||
| ? | 154-32-31220 | • NUT, SHOE (KIT) | 304 | SN: 16290-16448 KIT-FLAG: _- SERIALNO: 16290-16448 |
|||
| ? | 01803-02026 | • NUT, SHOE (KIT) | 304 | SN: 15001-16289 KIT-FLAG: _- SERIALNO: 15001-16289 |
|||
| ? | 154-32-00114 | • TRACK LINK ASS'Y | 1 | SN: 16290-16448 KIT-FLAG: _- SERIALNO: 16290-16448 |
|||
| ? | □154-32-00113 | • TRACK LINK ASS'Y | 1 | SN: 15001-16289 KIT-FLAG: _- SERIALNO: 15001-16289 |
|||
| ? | □154-32-00112 | • TRACK LINK ASS'Y | 1 | SN: 15001-. KIT-FLAG: _- SERIALNO: 15001-. |
|||
| ? | 154-32-11127 | • • LINK,L.H. | 76 | SN: 15001-16448 KIT-FLAG: _- SERIALNO: 15001-16448 |
|||
| ? | 154-32-11137 | • • LINK,R.H. | 76 | SN: 15001-16448 KIT-FLAG: _- SERIALNO: 15001-16448 |
|||
| ? | 154-32-31141 | • • BUSHING,REGULAR | 72 | SN: 16290-16448 KIT-FLAG: _- SERIALNO: 16290-16448 |
|||
| ? | 154-32-31140 | • • BUSHING, REGULAR | 72 | SN: 15001-162289 KIT-FLAG: _- SERIALNO: 15001-162289 |
|||
| ? | 154-32-11283 | • • SEAL,DUST, REGULAR | 144 | SN: 15001-16448 KIT-FLAG: _- SERIALNO: 15001-16448 |
|||
| ? | 154-820-1153 | • • PIN | 72 | SN: .-16448 KIT-FLAG: _- SERIALNO: .-16448 |
|||
| ? | □154-32-11152 | • • PIN, REGULAR | 72 | SN: 15001-. KIT-FLAG: _- SERIALNO: 15001-. |
|||
| ? | 154-32-31171 | • • BUSHING,MASTER | 4 | SN: 16290-16448 KIT-FLAG: _- SERIALNO: 16290-16448 |
|||
| ? | 154-32-31170 | • • BUSHING, MASTER | 4 | SN: 15001-16289 KIT-FLAG: _- SERIALNO: 15001-16289 |
|||
| ? | 154-32-11260 | • • SEAL,DUST, MASTER | 8 | SN: 15001-16448 KIT-FLAG: _- SERIALNO: 15001-16448 |
|||
| ? | 154-820-1192 | • • PIN | 4 | SN: .-16448 KIT-FLAG: _- SERIALNO: .-16448 |
|||
| ? | □154-820-1193 | • • PIN | 4 | SN: 15001-. KIT-FLAG: _- SERIALNO: 15001-. |
|||
| ? | SERVICE KIT | SERIALNO: |
|||||
| ? | 154-32-05021 | SHOE BOLT AND NUT K. | 1 | SN: 16290-16448 KIT-FLAG: _- SERIALNO: 16290-16448 |
|||
| ? | □154-820-0510 | SHOE BOLT AND NUT K. | 1 | SN: 15001-16289 KIT-FLAG: _- SERIALNO: 15001-16289 |
|||
| ? | 154-32-31211 | • BOLT, SHOE | 30 | SN: 16290-16448 KIT-FLAG: _- SERIALNO: 16290-16448 |
|||
| ? | 154-820-1240 | • BOLT | 30 | SN: 15001-16289 KIT-FLAG: _- SERIALNO: 15001-16289 |
|||
| ? | 154-32-31220 | • NUT, SHOE | 30 | SN: 16290-16448 KIT-FLAG: _- SERIALNO: 16290-16448 |
|||
| ? | 01803-02026 | • NUT, SHOE | 30 | SN: 15001-16289 KIT-FLAG: _- SERIALNO: 15001-16289 |
|||
| ? | OVERSIZE PARTS | SERIALNO: |
|||||
| ? | SELECT AS REQUIRED NOT NECESSARY TO USE ALL OF THE OVERSIZE PARTS. | SERIALNO: |
|||||
| ? | 0.10MM OVERSIZE | SERIALNO: |
|||||
| ? | 154-98-09411 | BUSHING, REGULAR | A/R | SN: 16290-16448 KIT-FLAG: _- SERIALNO: 16290-16448 |
|||
| ? | 154-98-09410 | BUSHING, REGULAR | A/R | SN: 15001-16289 KIT-FLAG: _- SERIALNO: 15001-16289 |
|||
| ? | 154-98-09212 | PIN, REGULAR | A/R | SN: .-16448 KIT-FLAG: _- SERIALNO: .-16448 |
|||
| ? | □154-98-09012 | PIN, REGULAR | A/R | SN: 15001-. KIT-FLAG: _- SERIALNO: 15001-. |
|||
| ? | 154-98-09441 | BUSHING, MASTER | A/R | SN: 16290-16448 KIT-FLAG: _- SERIALNO: 16290-16448 |
|||
| ? | 154-98-09440 | BUSHING, MASTER | A/R | SN: 15001-16289 KIT-FLAG: _- SERIALNO: 15001-16289 |
|||
| ? | 154-98-09242 | PIN, MASTER | A/R | SN: .-16448 KIT-FLAG: _- SERIALNO: .-16448 |
|||
| ? | □154-98-09042 | PIN, MASTER | A/R | SN: 15001-. KIT-FLAG: _- SERIALNO: 15001-. |
|||
| ? | 0.18MM OVERSIZE | SERIALNO: |
|||||
| ? | 154-98-09431 | BUSHING, REGULAR | A/R | SN: 16290-16448 KIT-FLAG: _- SERIALNO: 16290-16448 |
|||
| ? | 154-98-09430 | BUSHING, REGULAR | A/R | SN: 15001-16289 KIT-FLAG: _- SERIALNO: 15001-16289 |
|||
| ? | 154-98-09232 | PIN, REGULAR | A/R | SN: .-16448 KIT-FLAG: _- SERIALNO: .-16448 |
|||
| ? | □154-98-09032 | PIN, REGULAR | A/R | SN: 15001-. KIT-FLAG: _- SERIALNO: 15001-. |
|||
| ? | 154-98-09461 | BUSHING, MASTER | A/R | SN: 16290-16448 KIT-FLAG: _- SERIALNO: 16290-16448 |
|||
| ? | 154-98-09460 | BUSHING, MASTER | A/R | SN: 15001-16289 KIT-FLAG: _- SERIALNO: 15001-16289 |
|||
| ? | 154-98-09262 | PIN, MASTER | A/R | SN: .-16448 KIT-FLAG: _- SERIALNO: .-16448 |
|||
| ? | □154-98-09062 | PIN, MASTER | A/R | SN: 15001-. KIT-FLAG: _- SERIALNO: 15001-. |
