Содержание Crawler Loaders Komatsu D75S-5 S/N 15001-UP(d75s-5c)

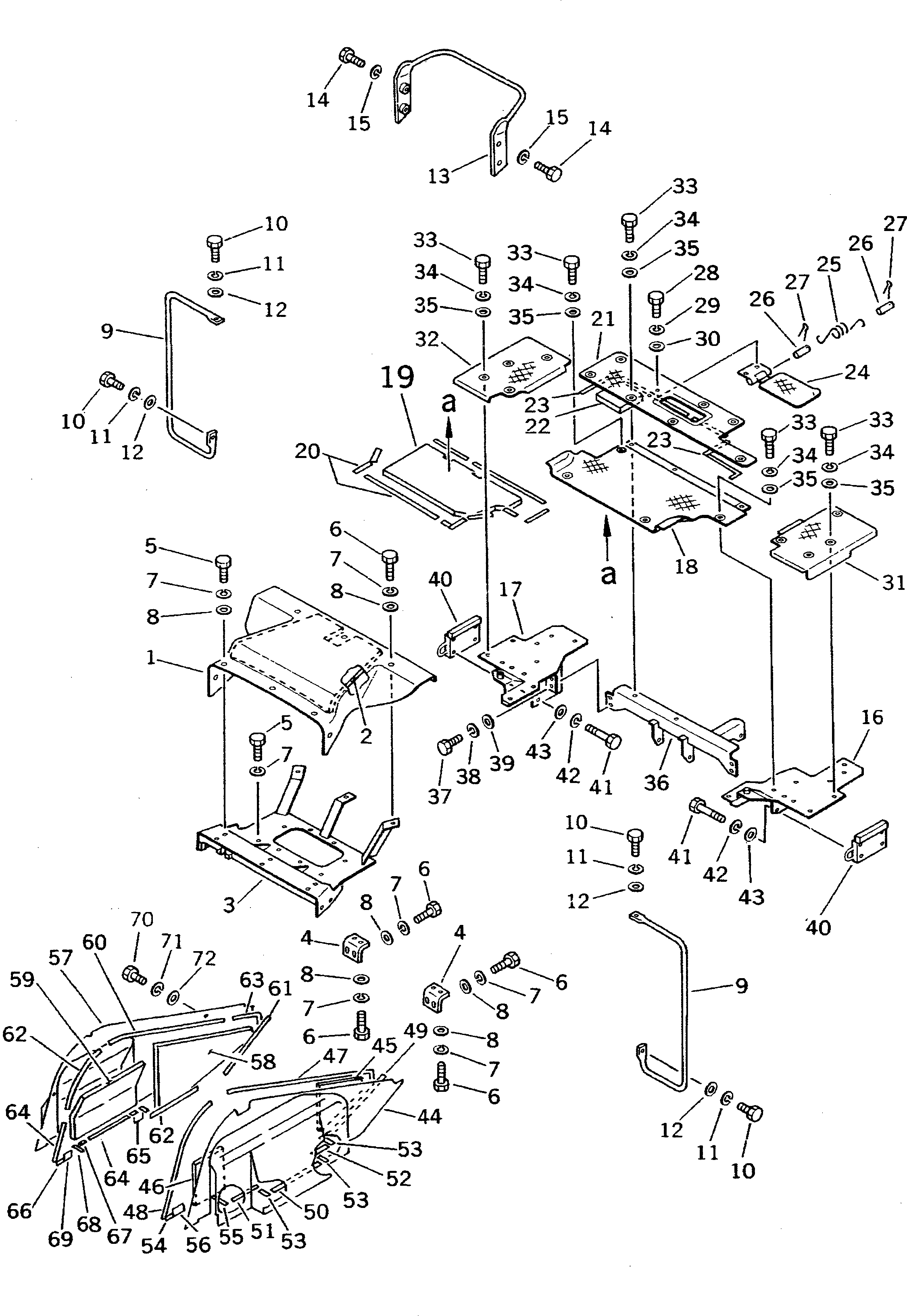

DASHBOARD AND FLOOR PLATE (WITH DECELERATOR PEDAL) (NOISE SUPPRESSION FOR EC)(#15908-16500)(270100 : M2143-01A3)
Номер на схеме Каталожный номер Название Количество Детали
? 145-862-1360 COVER 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-862-1370 • ABSORBER 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-54-41312 BRACKET 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 135-54-31461 BRACKET 2
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 01010-81230 BOLT 9
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 01010-81235 BOLT 11
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 01602-21236 WASHER,SPRING 20
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 01643-31232 WASHER 16
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-54-42271 HANDLE 2
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 01010-81230 BOLT 4
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 01602-21236 WASHER,SPRING 4
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 01643-31232 WASHER 4
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 135-54-31372 HANDLE 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 07372-21030 BOLT 4
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 01602-21030 WASHER,SPRING 4
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-54-42330 BRACKET,L.H. 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-54-42340 BRACKET,R.H. 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-862-2420 FLOOR 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-862-2440 • ABSORBER 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 144-A62-8410 • SEAL 2
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-862-1540 FLOOR 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-862-1560 • ABSORBER 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 144-A62-8410 • SEAL 2
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-54-42520 COVER 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 09463-00002 SPRING 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 04205-10618 PIN 2
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 04050-01610 PIN,COTTER 2
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 01010-81025 BOLT 2
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 01602-21030 WASHER,SPRING 2
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 01643-31032 WASHER 2
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-Z78-2140 COVER,L.H. 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-Z78-2150 COVER,R.H. 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 01010-81235 BOLT 21
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 01602-21236 WASHER,SPRING 21
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 01643-31232 WASHER 21
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-54-42370 BRACKET 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 01010-81030 BOLT 4
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 01602-21030 WASHER,SPRING 4
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 01643-31032 WASHER 4
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-54-42380 SPACER 2
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 01010-81250 BOLT 8
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 01602-21236 WASHER,SPRING 8
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 01643-31232 WASHER 8
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-862-1810 COVER,L.H. 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-862-1860 • ABSORBER 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-862-1850 • ABSORBER 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-862-2180 • SEAL 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-862-2160 • SEAL 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-862-2150 • SEAL 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-862-2140 • SEAL 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-862-1990 • SEAL 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-862-1970 • SEAL 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-862-1950 • SEAL 3
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-862-1940 • SEAL 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-862-1910 • SEAL 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-862-1890 • SEAL 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-862-1830 COVER,R.H. 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-862-1880 • ABSORBER 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-862-1870 • ABSORBER 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-862-2170 • SEAL 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-862-2130 • SEAL 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-862-2120 • SEAL 2
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-862-2110 • SEAL 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-862-1980 • SEAL 2
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-862-1960 • SEAL 2
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-862-1940 • SEAL 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-862-1930 • SEAL 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-862-1920 • SEAL 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 145-862-1890 • SEAL 1
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 01010-81225 BOLT 11
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 01602-21236 WASHER,SPRING 11
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500
? 01643-31232 WASHER 11
SN: 15908-16500
KIT-FLAG: _-
SERIALNO: 15908-16500

Crawler Loaders Komatsu / D75S-5 S/N 15001-UP(d75s-5c) / DASHBOARD AND FLOOR PLATE (WITH DECELERATOR PEDAL) (NOISE SUPPRESSION FOR EC)(#15908-16500)(270100 : M2143-01A3)
