Содержание Crawler Loaders Komatsu D75S-5 S/N 15001-UP(d75s-5c)

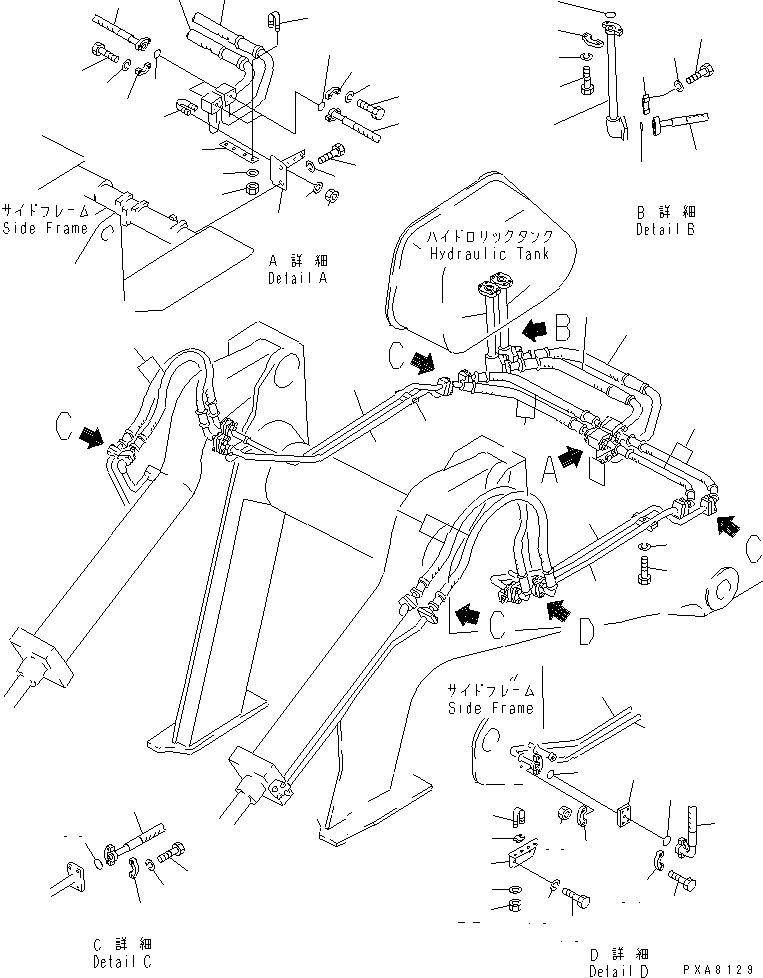

HYDRAULIC OIL PIPING (3/3) (TBG SPEC.)(#15001-16500)(180100 : H2210-03B0)
Номер на схеме Каталожный номер Название Количество Детали
? 145-62-45150 HOSE 1
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 145-62-45160 HOSE 1
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 145-62-43140 TUBE 2
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 145-62-43151 BRACKET 1
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 145-62-43240 PLATE 1
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01010-81430 BOLT 2
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01602-21442 WASHER,SPRING 2
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 07283-23442 CLIP 4
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01599-01011 NUT 8
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01643-31032 WASHER 8
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 07122-00607 HOSE 4
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 145-62-43161 TUBE,L.H. 1
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 145-62-43171 TUBE,R.H. 1
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 145-62-43181 TUBE,L.H. 1
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 145-62-43191 TUBE,R.H. 1
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 145-62-43220 PLATE 2
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 145-62-43210 BRACKET 2
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01010-81255 BOLT 2
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01010-81220 BOLT 4
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01602-21236 WASHER,SPRING 6
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 07283-22738 CLIP 4
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 07283-52737 SEAT 4
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01599-01011 NUT 8
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01643-31032 WASHER 8
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 07124-00611 HOSE 4
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 07000-23038 O-RING 4
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 07371-31255 FLANGE,SPLIT 8
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 07372-21035 BOLT 8
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 07372-21045 BOLT 8
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01602-21030 WASHER,SPRING 16
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 07000-23025 O-RING 20
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 07371-30638 FLANGE,SPLIT 40
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01010-80830 BOLT 48
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01010-80860 BOLT 16
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01602-20825 WASHER,SPRING 64
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01580-10806 NUT 16
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 145-62-43230 FLANGE 4
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500

Crawler Loaders Komatsu / D75S-5 S/N 15001-UP(d75s-5c) / HYDRAULIC OIL PIPING (3/3) (TBG SPEC.)(#15001-16500)(180100 : H2210-03B0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
