Содержание Crawler Loaders Komatsu D75S-5 S/N 15001-UP(d75s-5c)

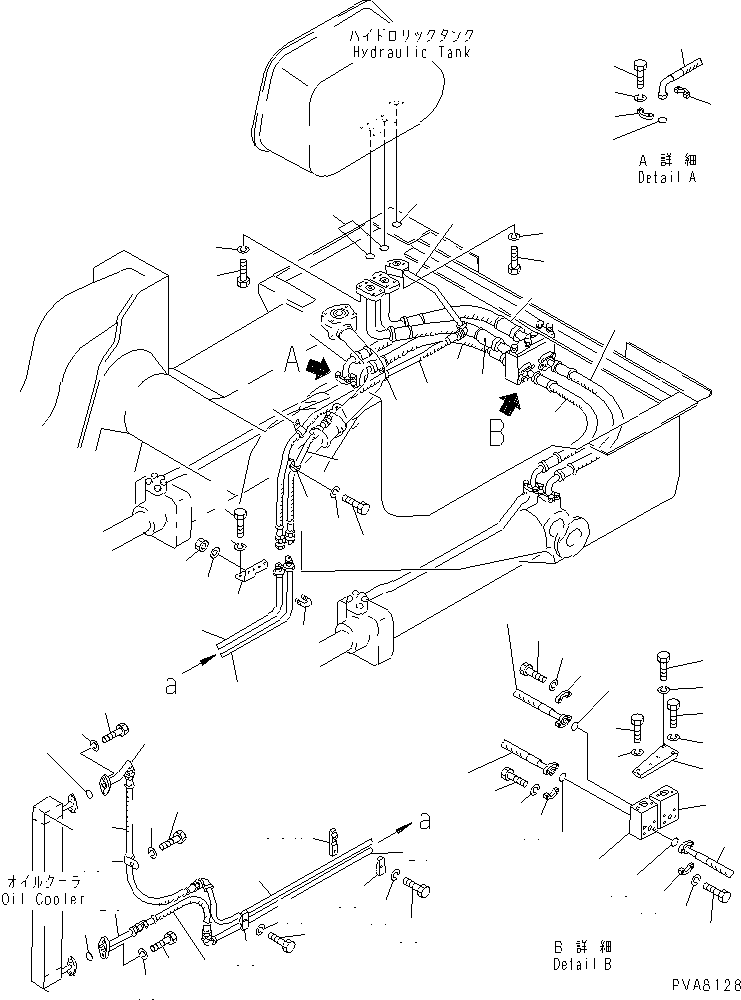

HYDRAULIC OIL PIPING (2/3) (TBG SPEC.)(#15001-16500)(180060 : H2210-02B0)
Номер на схеме Каталожный номер Название Количество Детали
? 145-62-45110 HOSE 1
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 145-62-45120 HOSE 1
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 145-62-42141 TEE 2
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 145-62-42151 PLATE 1
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01010-81225 BOLT 1
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01010-81245 BOLT 1
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01010-81235 BOLT 3
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01602-21236 WASHER,SPRING 5
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 07124-01012 HOSE 2
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 07124-01010 HOSE 2
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 07000-23048 O-RING 4
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 07371-31465 FLANGE,SPLIT 4
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 07372-21250 BOLT 8
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 07372-21240 BOLT 8
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01602-21236 WASHER,SPRING 16
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 07000-23032 O-RING 8
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 07371-31049 FLANGE,SPLIT 16
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 07372-21030 BOLT 32
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01602-21030 WASHER,SPRING 32
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 145-62-44110 TUBE 1
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 07100-20516 HOSE 1
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 145-62-54110 TUBE 1
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 07102-20509 HOSE 1
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 145-62-54120 TUBE 1
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 145-62-54130 TUBE 1
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 07102-20504 HOSE 1
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 145-62-54140 TUBE 1
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 07102-20506 HOSE 1
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 145-62-44160 BRACKET 1
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01010-81220 BOLT 2
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01602-21236 WASHER,SPRING 2
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 07283-22236 CLIP 2
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01599-01011 NUT 4
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01643-31032 WASHER 4
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 08036-03014 CLIP 3
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01010-81020 BOLT 3
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01602-21030 WASHER,SPRING 3
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 145-49-32450 CLAMP 2
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 145-62-54150 CLAMP 1
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01010-81085 BOLT 1
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01010-81050 BOLT 1
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01602-21030 WASHER,SPRING 2
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 07000-03025 O-RING 3
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01010-81055 BOLT 2
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01010-81030 BOLT 4
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01602-21030 WASHER,SPRING 6
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 08036-03014 CLIP 1
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01010-81020 BOLT 1
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500
? 01602-21030 WASHER,SPRING 1
SN: 15001-16500
KIT-FLAG: _-
SERIALNO: 15001-16500

Crawler Loaders Komatsu / D75S-5 S/N 15001-UP(d75s-5c) / HYDRAULIC OIL PIPING (2/3) (TBG SPEC.)(#15001-16500)(180060 : H2210-02B0)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
