Содержание Bulldozers Komatsu D31P-20A S/N 45001-UP (Power Angle Tilt Dozer)(d31p-24c)

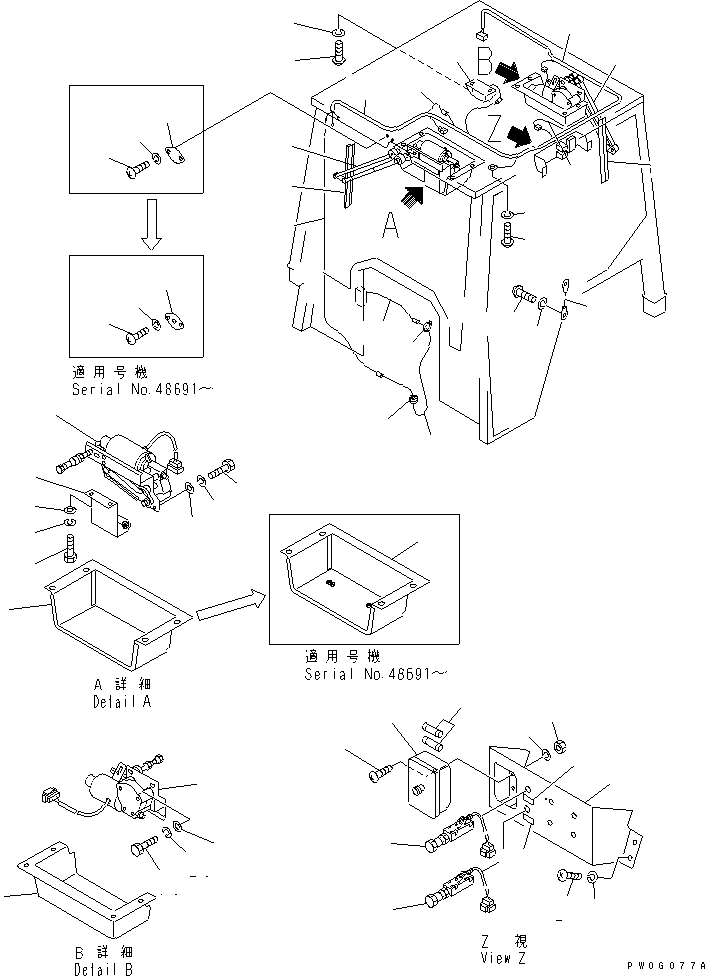

ROPS CAB (ELECTRICAL SYSTEM) (4/5) (REGULATION OF EU DYNAMIC NOISE)(240220 : K0210-04A1)
Номер на схеме Каталожный номер Название Количество Детали
? 113-X79-2461 PANEL 1
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 01220-40612 SCREW 4
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 01602-20619 WASHER,SPRING 4
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 08043-04000 BOX,FUSE 1
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 01220-40520 SCREW 2
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 01601-20513 WASHER,SPRING 2
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 01580-10504 NUT 2
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 08040-02000 FUSE, 20A 2
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 08040-01000 FUSE, 10A 2
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 205-06-61160 SWITCH,WIPER, FRONT 1
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 131-915-3380 PLATE, OPERATING,WIPER SWITCH, FRONT 1
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 205-06-61160 SWITCH,WIPER, REAR 1
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 131-915-3370 PLATE, OPERATING,WIPER SWITCH, REAR 1
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 08141-02400 LAMP,ROOM 1
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 08116-02410 • BULB, 10W 1
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 01220-40616 SCREW 2
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 01601-20410 WASHER,SPRING 2
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 113-Y79-2320 WIPER,FRONT 1
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 113-Y79-2330 WIPER,REAR 1
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 113-Y79-2360 BRACKET 1
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 01010-80616 BOLT 8
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 01602-20619 WASHER,SPRING 8
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 01642-20608 WASHER 6
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 113-X79-1220 COVER,FRONT 1
SN: 48691-
KIT-FLAG: _-
SERIALNO: 48691-
? 113-Y79-2471 COVER,FRONT 1
SN: 45001-48690
KIT-FLAG: _-
SERIALNO: 45001-48690
? 113-Y79-2481 COVER,REAR 1
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 08184-10550 ARM 2
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 08185-00400 BLADE 2
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 113-X79-2410 WIRE ASS'Y 1
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 113-Y79-2420 WIRE ASS'Y 1
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 113-Y79-2430 WIRE ASS'Y 1
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 113-Y79-2440 WIRE 1
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 113-Y79-2450 WIRE 2
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 113-Y79-5120 WIRE 2
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 08037-01008 GROMMET 1
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 08034-00414 BAND 7
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 114-06-43260 WIRE 1
SN: 45378-
KIT-FLAG: _-
SERIALNO: 45378-
? □08029-05030 WIRE,GROUND CONNECTION 1
SN: 45001-45377
KIT-FLAG: _-
SERIALNO: 45001-45377
? 01220-40512 SCREW 1
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 01601-20513 WASHER,SPRING 1
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 01220-40610 SCREW 1
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 01602-20619 WASHER,SPRING 1
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 113-X79-1230 PLATE 2
SN: 48691-
KIT-FLAG: _-
SERIALNO: 48691-
? 113-X79-2380 PLATE 2
SN: 45001-48690
KIT-FLAG: _-
SERIALNO: 45001-48690
? 01220-40616 SCREW 4
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-
? 01602-20619 WASHER,SPRING 4
SN: 45001-
KIT-FLAG: _-
SERIALNO: 45001-

Bulldozers Komatsu / D31P-20A S/N 45001-UP (Power Angle Tilt Dozer)(d31p-24c) / ROPS CAB (ELECTRICAL SYSTEM) (4/5) (REGULATION OF EU DYNAMIC NOISE)(240220 : K0210-04A1)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
