Содержание Wheel Loaders Komatsu WA380-DZ-3 Serial No.10580 and up(wa3803cn)

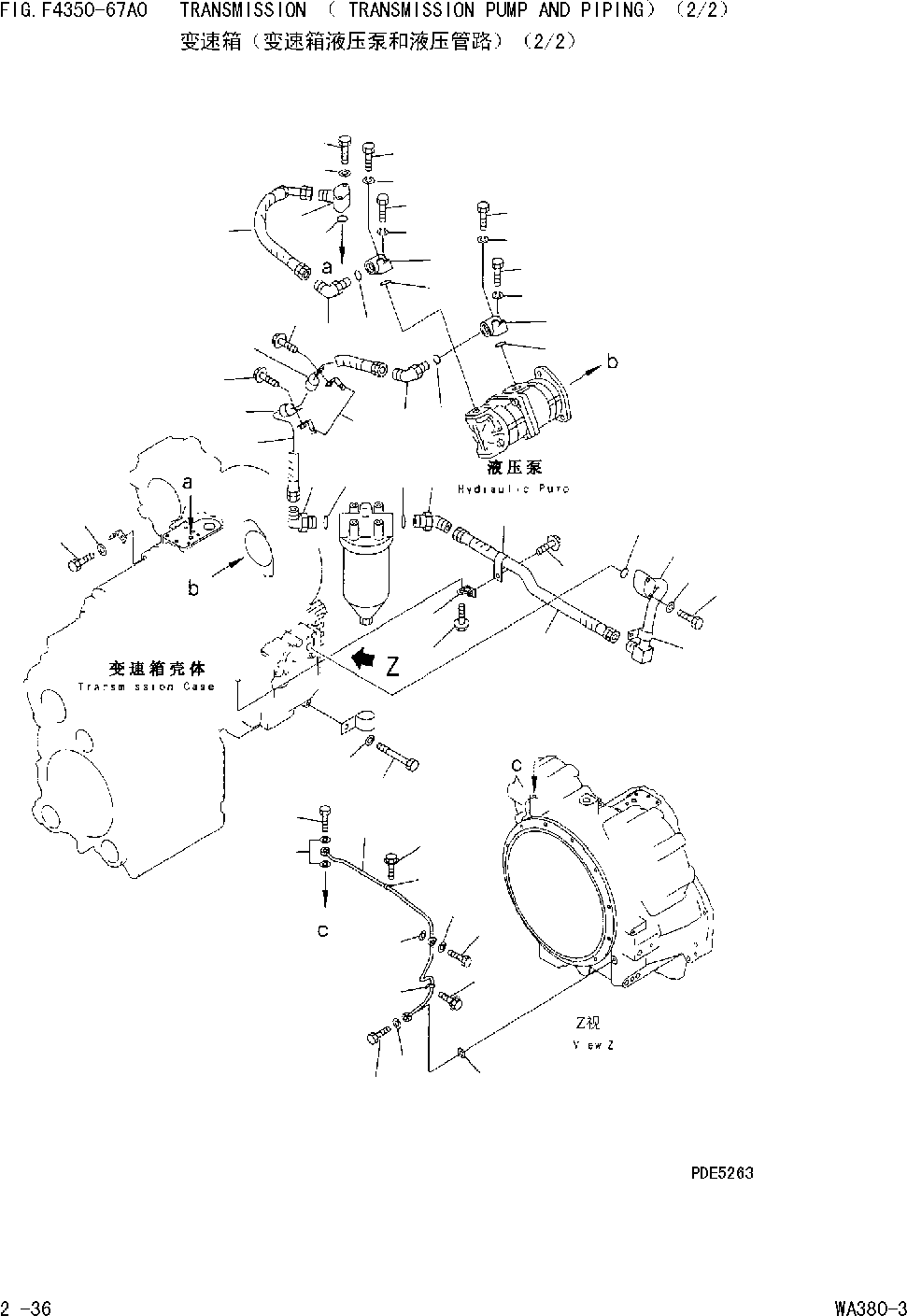

TRANSMISSION (TRANSMISSION PUMP AND PIPING)(2/2)(|000109 : |C0018)
Номер на схеме Каталожный номер Название Количество Детали
? (714-12-10011) TRANSMISSION ASS'Y 1
Field_1:
Field_2: 10460-
? (714-12-10010) TRANSMISSION ASS'Y 1
Field_1:
Field_2: 10119-10459
?
Field_1:
Field_2:
? THESE ASSEMBLIES CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-51A0 TO F4350-71A0
Field_1:
Field_2:
?
Field_1:
Field_2:
? 419-15-14670 • ELBOW 1
Field_1:
Field_2: 10119-
? 07002-03334 • O-RING 2
Field_1:
Field_2: 10119-
? 714-11-18100 • ELBOW
Field_1:
Field_2: 10460-
? (419-15-14641) • ELBOW 1
Field_1:
Field_2: 10119-10459
? 714-12-18410 • HOSE 1
Field_1:
Field_2: 10119-
? 714-12-18761 • PLATE 1
Field_1:
Field_2: 10119-
? 714-12-18450 • CLAMP 1
Field_1:
Field_2: 10119-
? 01435-01016 • BOLT 2
Field_1:
Field_2: 10119-
? 714-12-18170 • TUBE 1
Field_1:
Field_2: 10119-
? 07000-73028 • O-RING 1
Field_1:
Field_2: 10119-
? 01010-81060 • BOLT 2
Field_1:
Field_2: 10119-
? 01643-31032 • WASHER 2
Field_1:
Field_2: 10119-
? 04434-52711 • CLIP 1
Field_1:
Field_2: 10119-
? 01011-81020 • BOLT 1
Field_1:
Field_2: 10119-
? 01643-31032 • WASHER 1
Field_1:
Field_2: 10119-
? 714-12-18320 • FLANGE 1
Field_1:
Field_2: 10119-
? 07000-73028 • O-RING 1
Field_1:
Field_2: 10119-
? 01643-31032 • WASHER 2
Field_1:
Field_2: 10119-
? 01010-81060 • BOLT 2
Field_1:
Field_2: 10119-
? 714-12-18850 • ELBOW 2
Field_1:
Field_2: 10119-
? 07000-73030 • O-RING 2
Field_1:
Field_2: 10119-
? 01010-80845 • BOLT 4
Field_1:
Field_2: 10119-
? 01010-80855 • BOLT 4
Field_1:
Field_2: 10119-
? 01602-20825 • WASHERЃCSPRING 8
Field_1:
Field_2: 10119-
? 07235-10628 • ELBOW 2
Field_1:
Field_2: 10119-
? 07002-02434 • O-RING 2
Field_1:
Field_2: 10119-
? 714-07-14750 • HOSE 1
Field_1:
Field_2: 10119-
? 07102-20608 • HOSE 1
Field_1:
Field_2: 10119-
? 42A-16-11210 • PLATE 2
Field_1:
Field_2: 10119-
? 01010-81245 • BOLT 2
Field_1:
Field_2: 10119-
? 01643-31232 • WASHER 2
Field_1:
Field_2: 10119-
? 08036-23014 • CLIP 2
Field_1:
Field_2: 10119-
? 01435-01016 • BOLT 2
Field_1:
Field_2: 10119-
? 714-12-18890 • TUBE 1
Field_1:
Field_2: 10119-
? 07206-30710 • BOLTЃCJOINT 3
Field_1:
Field_2: 10119-
? 07005-01012 • GASKET 6
Field_1:
Field_2: 10119-
? 04434-50610 • CLIP 2
Field_1:
Field_2: 10119-
? 01435-01016 • BOLT 2
Field_1:
Field_2: 10119-
