Содержание Bulldozers Komatsu D21PL-7 S/N 62001-62453(d21pl-7r)

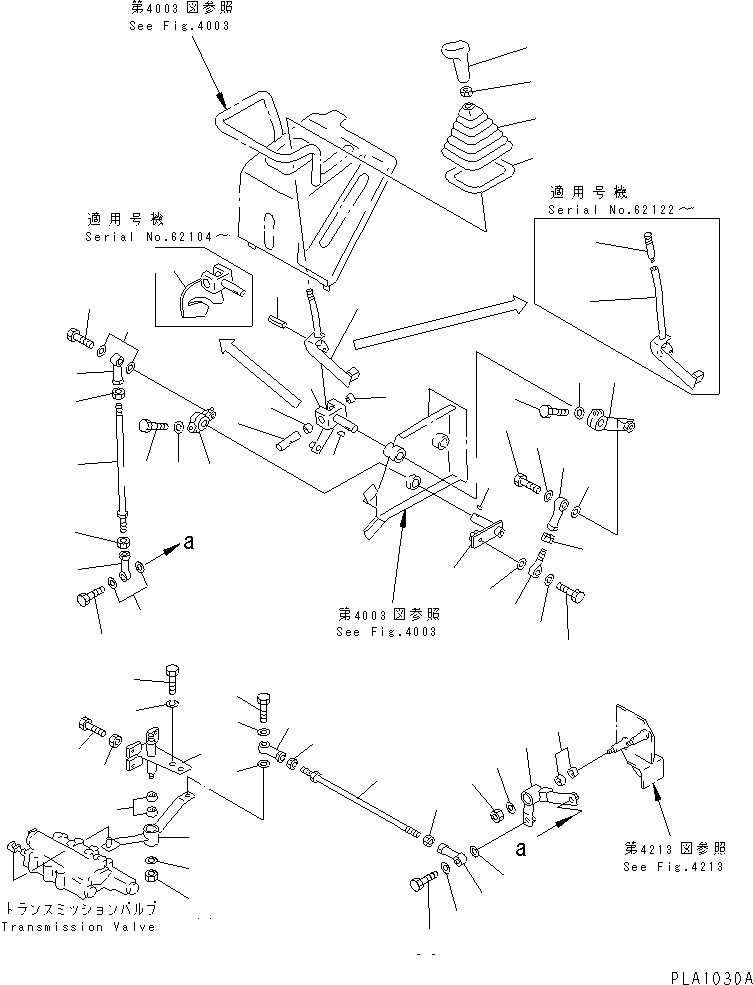

TRANSMISSION CONTROL LEVER (FOR F2-R2 TRANSMISSION) (1/3) (FOR MONO LEVER STEERING)(120050 : 4211)
Номер на схеме Каталожный номер Название Количество Детали
? 104-43-38241 LEVER 1
SN: 62122-
? 114-43-48643 LEVER 1
SN: 62001-62121
? 104-43-38251 EXTENSION 1
SN: 62454-
? 104-43-38250 EXTENSION 1
SN: 62001-62453
? 14X-43-14170 KNOB 1
SN: 62122-
? □20T-43-71110 KNOB 1
SN: 62001-62121
? 20T-43-71190 NUT 1
SN: 62001-
? 20T-43-71160 BOOT 1
SN: 62001-
? 20T-43-71360 • PLATE 1
SN: 62001-
? 114-43-48732 YOKE 1
SN: 62104-
? 114-43-48731 YOKE 1
SN: 62001-62103
? 363-43-27260 BEARING 2
SN: 62001-
? 363-43-27161 PIN 1
SN: 62001-
? 04025-00324 PIN,SPRING 1
SN: 62001-
? 114-43-48663 LEVER 1
SN: 62001-
? 01010-50830 BOLT 1
SN: 62001-
? 01643-30823 WASHER 1
SN: 62001-
? 04010-00516 KEY 1
SN: 62001-
? 04250-80847 END,ROD 1
SN: 62001-
? 04252-20853 END 1
SN: 62001-
? 01580-10806 NUT 1
SN: 62001-
? 114-43-48624 LEVER 1
SN: 62082-
? □114-43-48622 LEVER 1
SN: 62001-62081
? 01010-50830 BOLT 2
SN: 62001-
? 01643-30823 WASHER 4
SN: 62001-
? 04010-00516 KEY 1
SN: 62001-
? 114-43-48682 LEVER 1
SN: 62001-
? 01010-50830 BOLT 1
SN: 62001-
? 01643-30823 WASHER 1
SN: 62001-
? 04248-30832 ROD 1
SN: 62001-
? 04250-90847 END,ROD 1
SN: 62001-
? 01508-40805 NUT 1
SN: 62001-
? 04250-80847 END,ROD 1
SN: 62001-
? 01580-10806 NUT 1
SN: 62001-
? 01010-50830 BOLT 2
SN: 62001-
? 01643-30823 WASHER 4
SN: 62001-
? 104-43-38131 LEVER 1
SN: 62454-
? 104-43-38130 LEVER 1
SN: 62001-62453
? 363-43-27250 BEARING 2
SN: 62001-
? 113-43-23230 WASHER 1
SN: 62001-
? 01598-00809 NUT 1
SN: 62001-
? 04248-30831 ROD 1
SN: 62001-
? 04250-90847 END,ROD 1
SN: 62001-
? 01508-40805 NUT 1
SN: 62001-
? 04250-80847 END,ROD 1
SN: 62001-
? 01580-10806 NUT 1
SN: 62001-
? 01010-50830 BOLT 2
SN: 62001-
? 01643-30823 WASHER 4
SN: 62001-
? 104-43-38160 BRACKET 1
SN: 62001-
? 01010-51025 BOLT 2
SN: 62001-
? 01602-21030 WASHER,SPRING 2
SN: 62001-
? 104-43-38140 LEVER 1
SN: 62001-
? 363-43-27250 BEARING 2
SN: 62001-
? 113-43-23230 WASHER 1
SN: 62001-
? 01598-00809 NUT 1
SN: 62001-
? 01010-50825 BOLT 3
SN: 62001-
? 01580-10806 NUT 3
SN: 62001-

Bulldozers Komatsu / D21PL-7 S/N 62001-62453(d21pl-7r) / TRANSMISSION CONTROL LEVER (FOR F2-R2 TRANSMISSION) (1/3) (FOR MONO LEVER STEERING)(120050 : 4211)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
