Содержание Mobile crushers and recyclers Komatsu BR550JG-1 S/N 1001-UP(br550jgr)

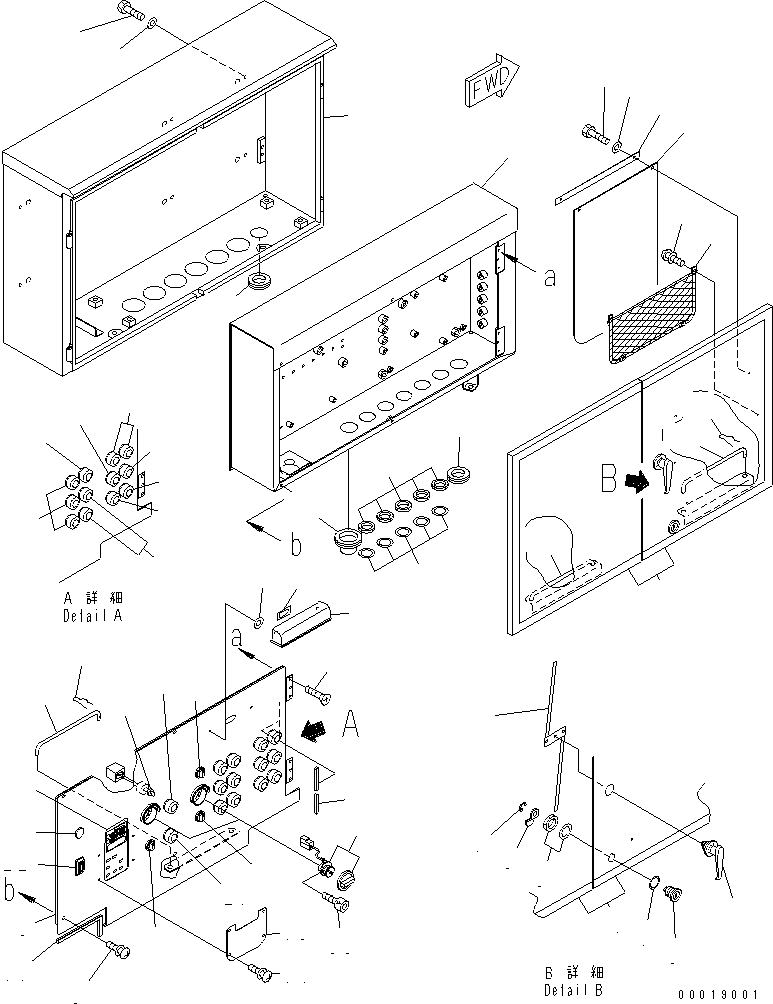

CONTROL PANEL WIRING (MAIN PANEL¤ 1/3)(#1068-)(210030 : K1250-01A0B)
Номер на схеме Каталожный номер Название Количество Детали
? 8295-06-1113 BOX 1
SN: 1028-
? 8295-06-2450 • ROD ASS'Y 1
SN: 1028-
? 8295-06-2460 • HANDLE 1
SN: 1028-
? 8247-06-7840 • PACKING 1
SN: 1028-
? 8295-06-2211 • ARM 1
SN: 1028-
? 421-54-11381 • LOCK 1
SN: 1028-
? 565-54-13560 • WASHER 1
SN: 1028-
? 8295-06-1144 PANEL 1
SN: 1068-
? 01023-20616 SCREW 4
SN: 1044-
? 01224-40408 SCREW 6
SN: 1001-
? 8295-06-1390 SEAL 2
SN: 1028-
? 09415-01610 CAP 1
SN: 1001-
? 8295-06-1881 PLATE 1
SN: 1028-
? 01023-10410 SCREW 4
SN: 1001-
? 09415-03614 CAP 2
SN: 1001-
? 08191-50808 NUT 5
SN: 1001-
? 08191-50809 WASHER¤ LOCK 5
SN: 1001-
? 08037-13550 GROMMET 1
SN: 1001-
? 8295-06-1134 CONTROL 1
SN: 1068-
? 01010-80825 BOLT 6
SN: 1001-
? 01643-30823 WASHER 6
SN: 1001-
? 42C-06-11320 SWITCH 1
SN: 1001-
? 7834-76-3002 MONITOR 1
SN: 1001-
? 8295-06-1281 WIRING HARNESS 1
SN: 1044-
? 7824-84-2810 SWITCH 2
SN: 1001-
? 8221-06-1530 SWITCH 1
SN: 1001-
? 8221-06-1650 • CAP¤ YELLOW 1
SN: 1001-
? 8221-06-1470 SWITCH 1
SN: 1001-
? 8221-06-1660 • CAP¤ RED 1
SN: 1001-
? 8221-06-1480 SWITCH 5
SN: 1001-
? 8221-06-1670 • CAP¤ GREEN 1
SN: 1001-
? 8221-06-1520 SWITCH 5
SN: 1001-
? 8221-06-1680 • CAP¤ BLACK 1
SN: 1001-
? 8221-06-1530 SWITCH 2
SN: 1001-
? 8221-06-1650 • CAP¤ YELLOW 1
SN: 1001-
? 14X-06-12160 SWITCH 1
SN: 1068-
? 7825-30-1301 DIAL 2
SN: 1001-
? 01252-40410 BOLT 4
SN: 1001-
? 08137-62400 LAMP 1
SN: 1001-
? 08110-12410 • BULB¤ 12W 1
SN: 1001-
? 8295-06-2280 PLATE 1
SN: 1028-
? 01643-30623 WASHER 4
SN: 1001-
? 8295-06-2191 BAR 3
SN: 1028-
? 04052-10833 PIN 3
SN: 1028-
? 8295-06-1592 SHEET 1
SN: 1028-
? 8295-06-1840 PLATE 1
SN: 1001-
? 01010-80616 BOLT 2
SN: 1001-
? 01643-30623 WASHER 2
SN: 1001-
? 8246-54-1380 POCKET 1
SN: 1001-
? 01023-10416 SCREW 4
SN: 1001-

Mobile crushers and recyclers Komatsu / BR550JG-1 S/N 1001-UP(br550jgr) / CONTROL PANEL WIRING (MAIN PANEL¤ 1/3)(#1068-)(210030 : K1250-01A0B)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
