Номер на схеме Каталожный номер Название Количество Детали
? 07002-12034 O-RING 2
SN: 1198-
? 34C6611160 NIPPLE 4
SN: 1198-
? 07096-00521 HOSE 1
SN: 1198-
? 07096-00523 HOSE 1
SN: 1198-
? 8287-62-1710 FLANGE 2
SN: 1198-
? 07000-13025 O-RING 2
SN: 1198-
? 07372-21035 BOLT 8
SN: 1198-
? 01643-51032 WASHER 8
SN: 1198-
? 07002-12034 O-RING 2
SN: 1198-
? 07096-00519 HOSE 1
SN: 1198-
? 07096-00521 HOSE 1
SN: 1198-
? 8287-62-1710 FLANGE 2
SN: 1198-
? 07000-13025 O-RING 2
SN: 1198-
? 07372-21035 BOLT 8
SN: 1198-
? 01643-51032 WASHER 8
SN: 1198-
? 207-62-53140 GROMMET 4
SN: 1198-
? 205-62-72240 COVER 4
SN: 1198-
? 08034-00536 BAND 8
SN: 1198-
? 07094-30518 CLAMP 4
SN: 1198-
? 07095-00526 CUSHION 4
SN: 1198-
? 01011-81205 BOLT 2
SN: 1198-
? 01643-31232 WASHER 2
SN: 1198-
? 08034-00519 BAND 10
SN: 1198-

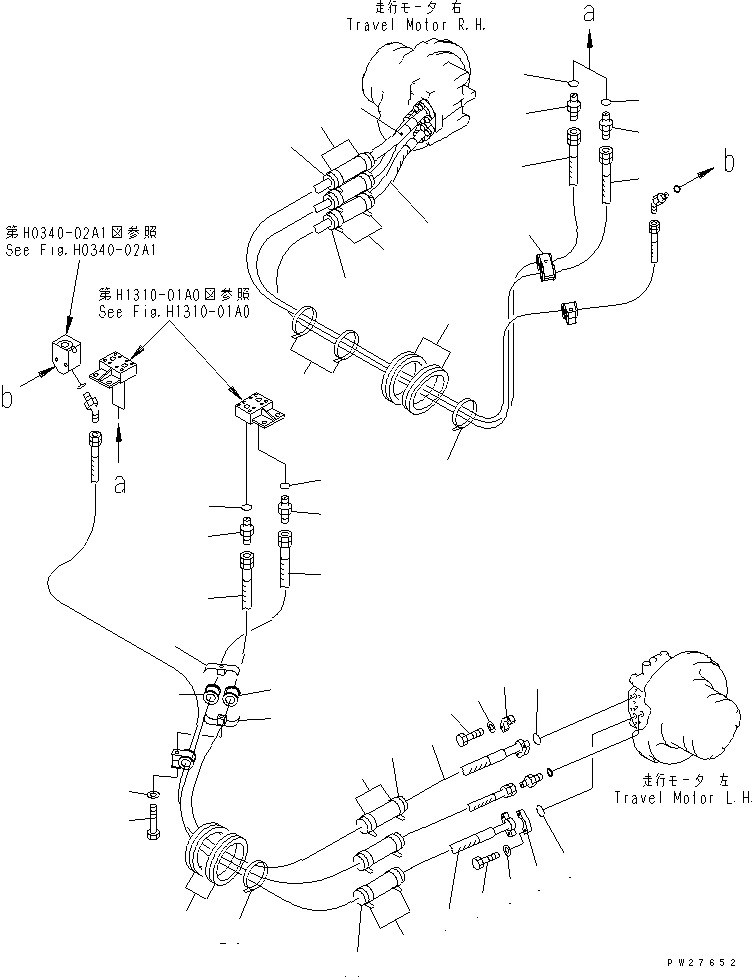

Mobile crushers and recyclers Komatsu / BR200T-1A S/N 1101-UP(br200t0r) / TRAVEL PIPING (LONG TRACK SPEC. -1A)(300010 : P1120-01A1)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
