Содержание Mobile crushers and recyclers Komatsu BR200T-1A S/N 1101-UP(br200t0r)

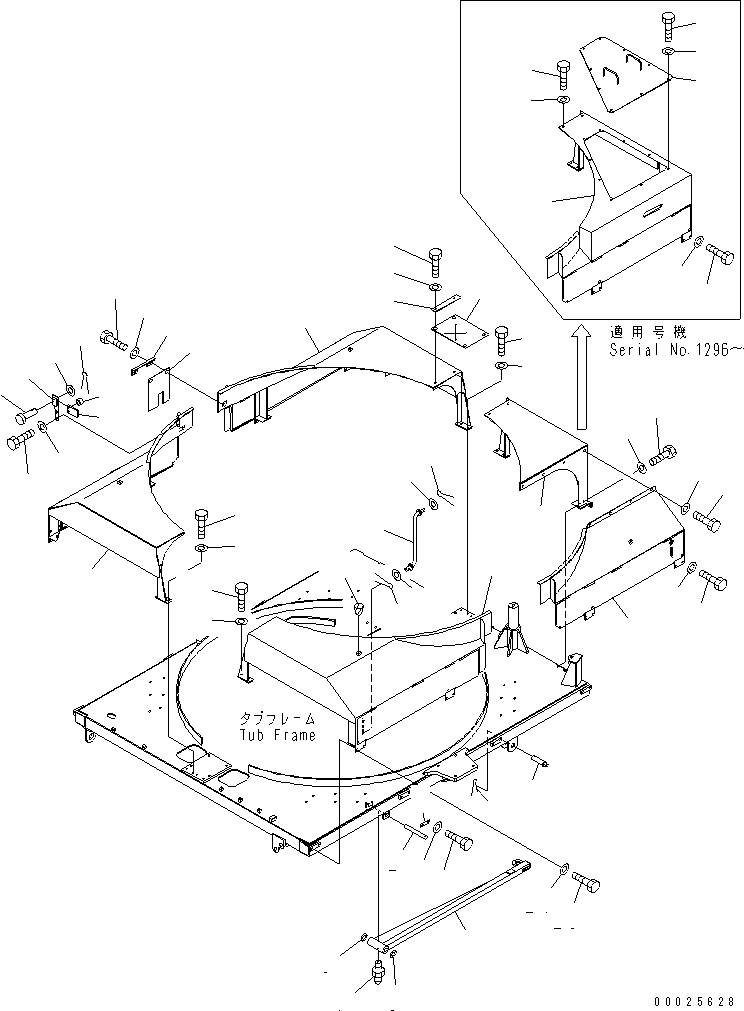

HAMMER MILL AND TUB (ARM AND COVER)(#1198-)(360210 : T1640-08A1)
Номер на схеме Каталожный номер Название Количество Детали
? 8287-70-3760 BRACKET 1
SN: 1198-
? 8287-70-3790 PIN 1
SN: 1198-
? 8287-70-3810 SHIM¤ 1.0MM 2
SN: 1198-
? 04082-00110 LOCK 1
SN: 1198-
? 01010-81020 BOLT 2
SN: 1296-
? 01010-81025 BOLT 2
SN: 1198-1295
? 01643-31032 WASHER 2
SN: 1198-
? 07020-00000 FITTING,GREASE 1
SN: 1198-
? 8287-70-2930 PIN 1
SN: 1198-
? 421-46-12740 PIN,LINCH 1
SN: 1198-
? 8287-70-4211 COVER 1
SN: 1198-
? 01010-81225 BOLT 6
SN: 1198-
? 01643-31232 WASHER 6
SN: 1198-
? 8287-70-4241 COVER 1
SN: 1198-
? 01010-81225 BOLT 6
SN: 1198-
? 01643-31232 WASHER 6
SN: 1198-
? 8287-70-4252 COVER 1
SN: 1296-
? 8287-70-4251 COVER 1
SN: 1198-1295
? 01010-81225 BOLT 8
SN: 1198-
? 01643-31232 WASHER 8
SN: 1198-
? 8287-70-4351 COVER 1
SN: 1296-
? 8287-70-4350 COVER 1
SN: 1198-1295
? 01010-81225 BOLT 9
SN: 1296-
? 01010-81225 BOLT 4
SN: 1198-1295
? 01643-31232 WASHER 9
SN: 1296-
? 01643-31232 WASHER 4
SN: 1198-1295
? 8287-70-4690 COVER 1
SN: 1198-
? 01010-81225 BOLT 6
SN: 1198-
? 01643-31232 WASHER 6
SN: 1198-
? 01010-81225 BOLT 8
SN: 1198-
? 01643-31232 WASHER 8
SN: 1198-
? 8287-70-4520 BRACKET 1
SN: 1198-
? 01010-81225 BOLT 2
SN: 1198-
? 01643-31232 WASHER 2
SN: 1198-
? 8287-70-2631 PLATE 1
SN: 1198-
? 04205-11028 PIN 1
SN: 1198-
? 04050-03020 PIN 1
SN: 1198-
? 01640-21016 WASHER 1
SN: 1198-
? 567-54-11610 SPACER 1
SN: 1198-
? 8287-70-4460 RUBBER 1
SN: 1198-
? 8287-70-4470 PLATE 1
SN: 1198-
? 01010-81230 BOLT 2
SN: 1198-
? 01643-31232 WASHER 2
SN: 1198-
? 8287-70-4480 RUBBER 1
SN: 1198-
? 8287-70-4490 PLATE 2
SN: 1198-
? 01010-81230 BOLT 4
SN: 1198-
? 01643-31232 WASHER 4
SN: 1198-
? 07049-01620 PLUG 2
SN: 1198-
? 203-54-56630 ROD 4
SN: 1198-
? 01643-30623 WASHER 8
SN: 1198-
? 04050-11612 PIN 8
SN: 1198-

Mobile crushers and recyclers Komatsu / BR200T-1A S/N 1101-UP(br200t0r) / HAMMER MILL AND TUB (ARM AND COVER)(#1198-)(360210 : T1640-08A1)
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
